Osciladores de ponte de Wien

Artigo aborda o oscilador de ponte de Wien, seu funcionamento, vantagens e aplicações práticas na eletrônica e geração de sinais sinusoidais.

O oscilador de ponte de Wien é um circuito eletrônico usado para gerar sinais sinusoidais sem a necessidade de uma entrada sinusoidal. Ele se destaca de outros tipos de osciladores devido à sua capacidade de produzir sinais com uma frequência relativamente estável e com baixas distorções harmônicas. Originou-se da configuração da ponte de Wien, usada inicialmente para medir impedâncias e capacitâncias desconhecidas.

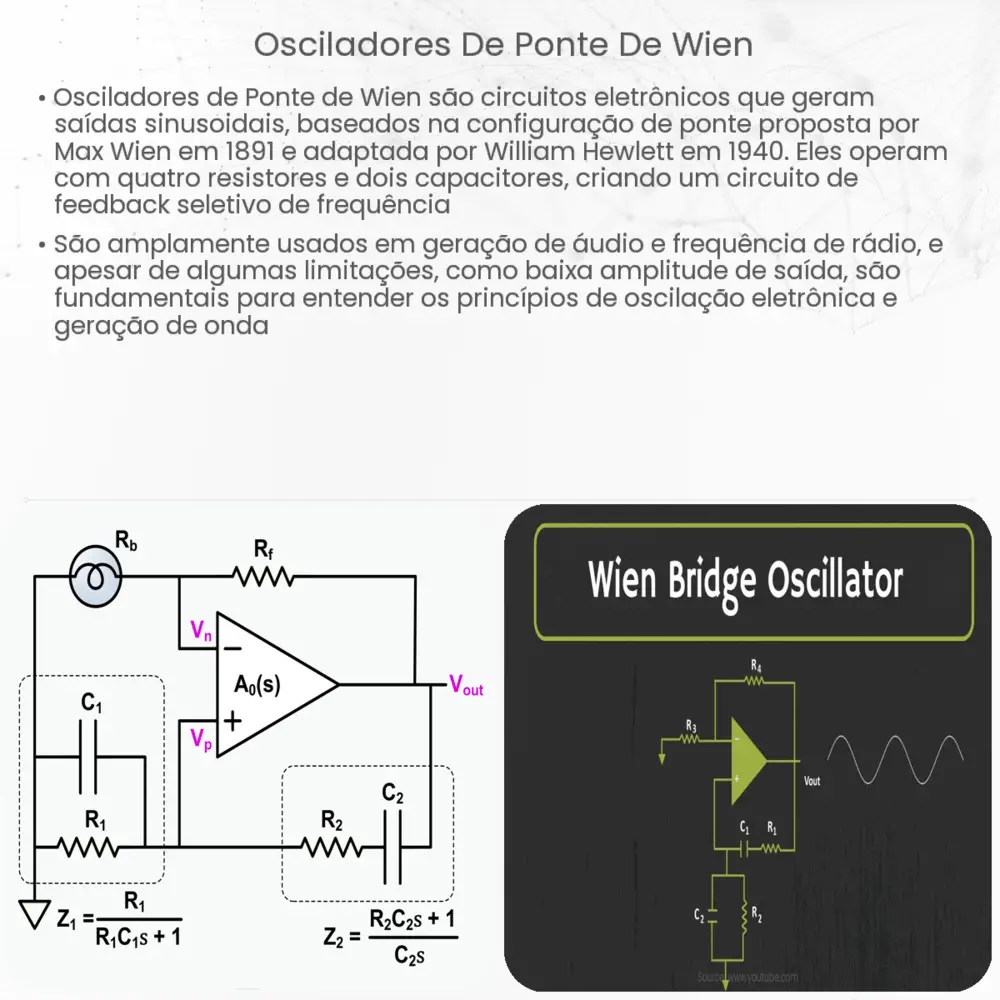

A estrutura básica de um oscilador de ponte de Wien é composta por três elementos principais:

Uma rede de realimentação positiva.
Uma rede de realimentação negativa.
Uma ponte de Wien, que atua como um filtro passa-banda.

A combinação desses elementos garante que o oscilador inicie a oscilação e a mantenha estável, sem a necessidade de um sinal de entrada. A frequência do sinal gerado é determinada pelos componentes da ponte de Wien, especificamente os resistores e os capacitores nela utilizados.

Funcionamento do Oscilador de Ponte de Wien

O princípio básico de funcionamento do oscilador de ponte de Wien baseia-se na fase e na magnitude do sinal de realimentação. Para que a oscilação ocorra, dois critérios devem ser atendidos:

O loop de realimentação positiva deve fornecer um ganho unitário (ou seja, ganho de 1) na frequência desejada.
A soma das fases introduzidas por todos os elementos do circuito deve ser zero ou múltiplos de 360 graus na frequência de oscilação.

Em outras palavras, o sinal realimentado ao início do circuito deve ter a mesma amplitude e fase que o sinal original para que a oscilação seja sustentada. A ponte de Wien, sendo um filtro passa-banda, assegura que apenas o sinal da frequência desejada tenha uma fase de zero graus e um ganho de 1. Isso filtra quaisquer outras frequências ou distorções que possam estar presentes, garantindo um sinal sinusoidal puro.

Um ponto notável sobre os osciladores de ponte de Wien é que eles não necessitam de uma entrada sinusoidal para iniciar a oscilação. Em vez disso, um pequeno ruído ou perturbação no circuito é suficiente para dar início ao processo.

Vantagens e Limitações

Os osciladores de ponte de Wien oferecem diversas vantagens quando comparados a outros tipos de osciladores:

Estabilidade de Frequência: Uma vez que a frequência de oscilação é determinada pelos componentes da ponte (capacitores e resistores), o sinal gerado é geralmente muito estável.
Baixa Distorção: O design da ponte de Wien ajuda a assegurar que o sinal produzido seja um sinal sinusoidal puro, com mínimas distorções harmônicas.
Flexibilidade: Alterando os valores dos componentes na ponte de Wien, é possível ajustar facilmente a frequência do oscilador.

Contudo, como qualquer circuito eletrônico, possui algumas limitações:

Limitação de Potência: Osciladores de ponte de Wien são principalmente usados para geração de sinais de baixa potência.
Complexidade: Em comparação com alguns outros tipos de osciladores, o circuito pode ser um pouco mais complexo, especialmente quando se busca otimizar o desempenho.

Aplicações Práticas

Devido às suas características distintas, os osciladores de ponte de Wien são amplamente utilizados em diversas aplicações, como:

Geradores de sinais em laboratórios e testes de equipamentos.
Equipamentos de áudio, como sintetizadores e equalizadores.
Circuitos de controle e feedback em sistemas de comunicação.

Conclusão

O oscilador de ponte de Wien é uma ferramenta valiosa no mundo da eletrônica, oferecendo uma solução robusta e confiável para a geração de sinais sinusoidais. Sua capacidade de produzir sinais de frequência estável e baixa distorção o torna ideal para várias aplicações, desde a pesquisa em laboratório até a produção de música. Como qualquer circuito, possui suas vantagens e desafios, mas com uma compreensão adequada de seu funcionamento e aplicação, é uma adição inestimável ao arsenal de um engenheiro eletrônico.
