Osciladores de Deslocamento de Fase
O oscilador de deslocamento de fase é um circuito eletrônico utilizado para produzir uma onda senoidal a partir de componentes lineares, como resistores, capacitores e amplificadores. Ele é uma ferramenta essencial em diversas aplicações de engenharia eletrônica, desde comunicações até instrumentação.
Princípio de Funcionamento
A ideia central por trás do oscilador de deslocamento de fase é a criação de uma realimentação positiva em um amplificador. Isso é realizado ao fazer a fase da realimentação atingir 180º e, somando-se à inversão de 180º feita pelo próprio amplificador, totaliza um deslocamento de fase de 360º ou 0º. O circuito, assim, é capaz de sustentar oscilações senoidais por si mesmo.
Componentes-Chave
- Amplificador: Pode ser um transistor, operacional ou qualquer outro dispositivo que ofereça ganho. O amplificador inverte a fase do sinal em 180º.
- Rede de Deslocamento de Fase: Geralmente composta por uma série de circuitos RC (Resistor-Capacitor) em cascata. Cada estágio RC fornece um deslocamento de fase que, no agregado, totaliza um deslocamento de fase de 180º na frequência desejada.
Características Principais
O oscilador de deslocamento de fase é conhecido por gerar uma onda senoidal de alta pureza. Além disso, a frequência de oscilação é determinada pelos componentes da rede de deslocamento de fase, especificamente os valores dos resistores e capacitores utilizados. Entretanto, a estabilidade da frequência pode ser um desafio, já que variações na temperatura ou outros fatores externos podem influenciar a frequência de oscilação.
Vantagens e Desvantagens
Entre as vantagens deste tipo de oscilador, destaca-se a simplicidade do projeto e a capacidade de gerar ondas senoidais de alta pureza sem necessidade de componentes indutivos. No entanto, ele também tem suas desvantagens, como a sensibilidade a variações de temperatura e a necessidade de um ganho significativamente alto do amplificador para sustentar a oscilação.
Na próxima seção, examinaremos com mais detalhes o design e as aplicações práticas dos osciladores de deslocamento de fase.
Design do Oscilador de Deslocamento de Fase

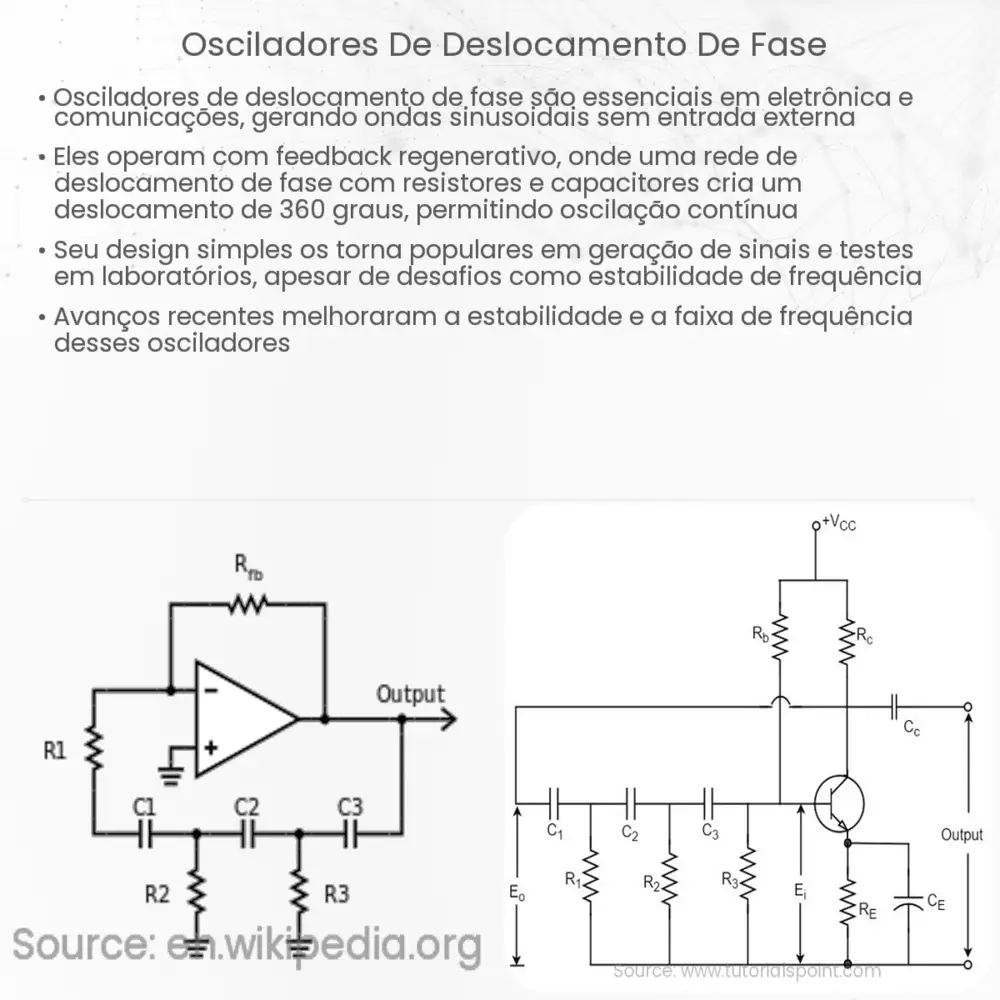

O design típico de um oscilador de deslocamento de fase envolve três estágios RC em cascata para atingir o deslocamento de fase necessário de 180º. O amplificador deve ter um ganho mínimo para compensar as perdas no circuito de realimentação e sustentar a oscilação. Em muitos designs, o ganho é ajustado para um valor ligeiramente superior ao necessário, garantindo assim uma inicialização confiável das oscilações.
Aplicações Práticas
Osciladores de deslocamento de fase são amplamente utilizados em aplicações onde uma onda senoidal de referência é necessária. Alguns usos comuns incluem:
- Instrumentação: Para geração de sinais de teste ou calibração.
- Comunicações: Como fonte de sinal em moduladores e demoduladores.
- Áudio: Em equipamentos como sintetizadores e processadores de efeitos.
Devido à sua capacidade de gerar ondas senoidais limpas, eles são especialmente valorizados em aplicações de áudio de alta fidelidade.
Conclusão
O oscilador de deslocamento de fase é uma ferramenta fundamental na eletrônica, oferecendo uma maneira simples e eficaz de gerar ondas senoidais. Seu design, baseado em componentes lineares, torna-o acessível e compreensível, mesmo para entusiastas e iniciantes na área. Embora possua suas limitações, como a sensibilidade a variações de temperatura e a necessidade de um ganho elevado, suas vantagens superam essas desvantagens em muitas aplicações. Como sempre, a escolha do oscilador adequado depende das necessidades específicas do projeto em questão, mas o oscilador de deslocamento de fase certamente tem seu lugar garantido no arsenal de todo engenheiro eletrônico.
