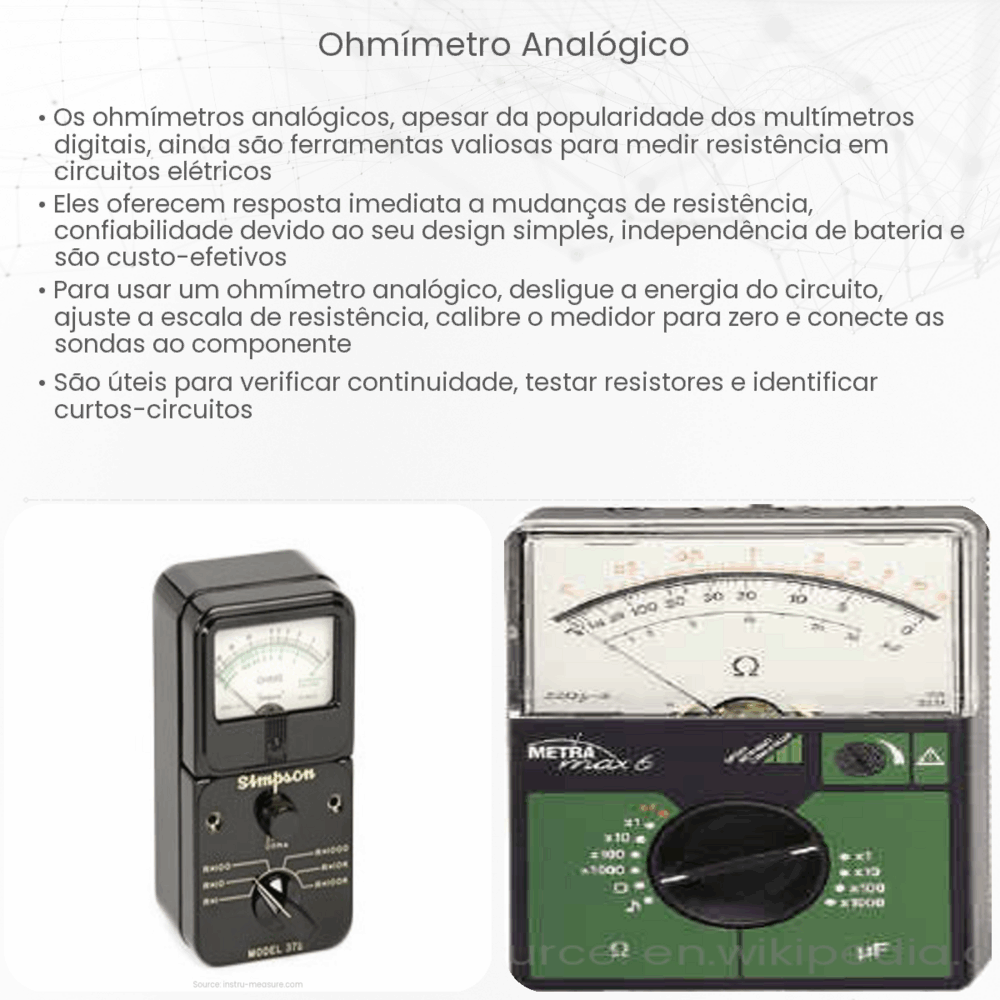

Ohmímetro Analógico: O que é e como funciona?
O ohmímetro é um instrumento de medida utilizado para determinar a resistência elétrica de um objeto ou circuito. A palavra “analógico” refere-se ao método de representação dos resultados, ou seja, por meio de um ponteiro mecânico que se move sobre uma escala, ao invés de uma exibição digital.
Características básicas
Um ohmímetro analógico é composto principalmente por um galvanômetro (dispositivo que detecta corrente elétrica e a indica por meio do movimento de um ponteiro), uma bateria, e uma escala graduada. Quando um objeto é conectado aos terminais do ohmímetro, uma corrente é enviada através dele. O galvanômetro detecta a quantidade de corrente e move o ponteiro proporcionalmente. A posição do ponteiro na escala indica a resistência do objeto.
Benefícios de um Ohmímetro Analógico
- Sensibilidade: Muitas vezes, um ohmímetro analógico pode ser mais sensível do que sua contraparte digital, permitindo detectar pequenas variações de resistência.
- Visualização instantânea: O movimento contínuo do ponteiro pode fornecer uma visão mais clara e rápida da variação da resistência em comparação a números que mudam em uma tela digital.
- Simplicidade: Para aqueles que preferem uma abordagem mais direta e menos tecnológica, o ohmímetro analógico é muitas vezes a escolha ideal.
Considerações ao usar um Ohmímetro Analógico
É fundamental lembrar-se de nunca conectar um ohmímetro a uma fonte de tensão ao medir resistências. Isto pode danificar o instrumento e/ou causar um curto-circuito. Antes de medir a resistência de um componente, certifique-se de que ele esteja desconectado de qualquer circuito. Além disso, é importante zerar o ohmímetro antes de cada medição, ajustando o ponteiro para a marca zero na escala quando os terminais não estão conectados a nada.
Tipos de escalas e sua leitura
No ohmímetro analógico, as escalas podem ser lineares ou logarítmicas. Uma escala linear possui um espaçamento uniforme entre os valores, enquanto uma escala logarítmica terá um espaçamento que varia, tornando-se mais amplo à medida que os valores aumentam. A escolha da escala dependerá do tipo de medição a ser realizada e da precisão desejada.
A leitura correta é vital para obter medidas precisas. Certificar-se de estar visualizando o ponteiro no ângulo correto, evitando o “erro de paralaxe”, é um passo fundamental nesse processo.
Precauções e Manutenção
Ao lidar com ohmímetros analógicos, é importante ter em mente algumas precauções para garantir que o equipamento funcione corretamente e tenha uma longa vida útil:
- Manuseio cuidadoso: Evite deixar cair o ohmímetro ou submetê-lo a impactos fortes. Isso pode desalinhar o mecanismo interno ou danificar o galvanômetro.
- Armazenamento: Guarde o instrumento em um local seco e longe de campos magnéticos fortes. A exposição à umidade ou a ímãs pode afetar a precisão e funcionamento do dispositivo.
- Calibração: Periodicamente, é aconselhável enviar o ohmímetro para calibração, garantindo assim medidas sempre precisas.
Aplicações Práticas
O ohmímetro analógico é uma ferramenta indispensável para eletricistas, técnicos e entusiastas de eletrônica. Ele é frequentemente usado para:
- Testar e verificar resistências individuais.
- Diagnosticar problemas em circuitos, identificando quebras ou má conexões.
- Avaliar a continuidade de fios e cabos.
- Medir resistência de materiais, ajudando a determinar suas propriedades condutivas.
Conclusão
O ohmímetro analógico, embora pareça uma ferramenta do passado em comparação com os dispositivos digitais modernos, continua a ser uma escolha valiosa para muitos profissionais e entusiastas. Sua precisão, sensibilidade e resposta imediata tornam-no ideal para uma variedade de aplicações. Com manuseio e manutenção adequados, este instrumento pode servir com confiabilidade por muitos anos. Entender seu funcionamento e características é fundamental para obter medidas precisas e fazer bom uso de suas capacidades.
