Explore o funcionamento, aplicações e dicas sobre medidores de garra amperimétrica, ferramentas essenciais para profissionais da eletricidade.

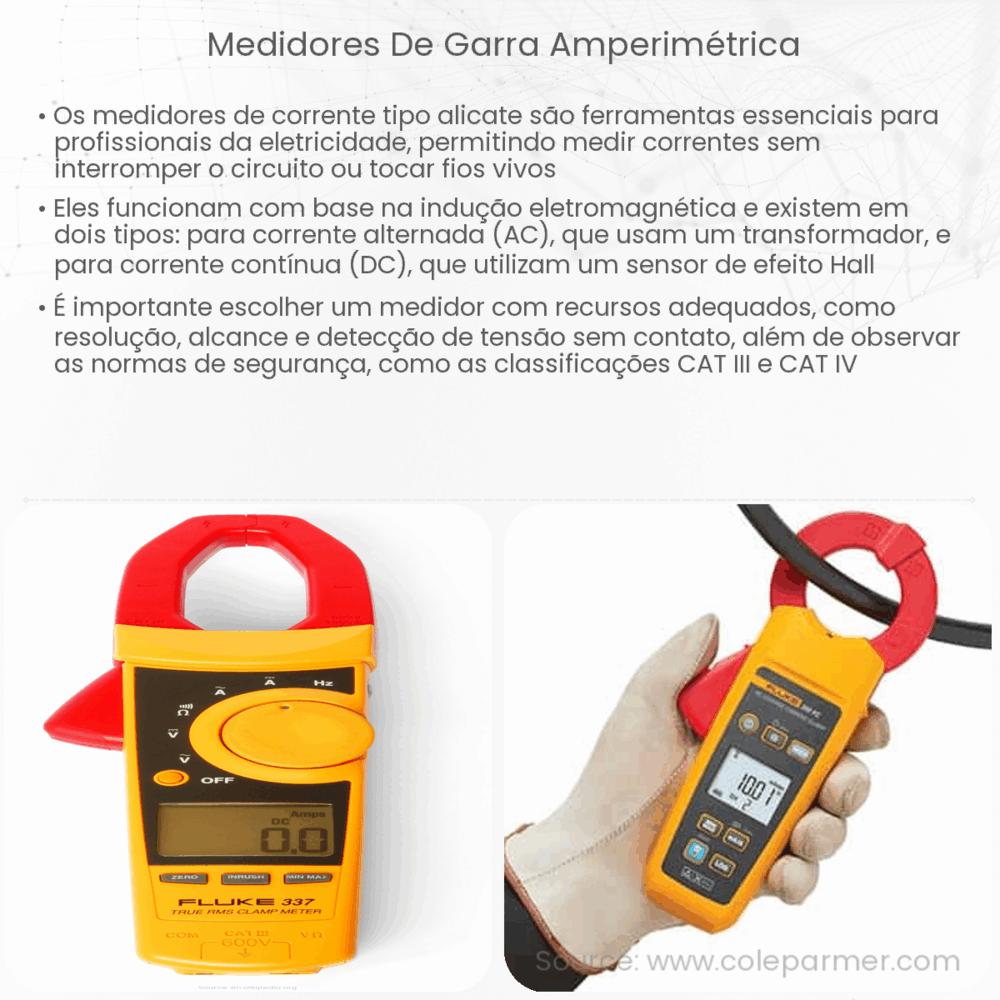

O que são Medidores de Garra Amperimétrica?
Os medidores de garra amperimétrica, também conhecidos como alicates amperímetros, são dispositivos de medição elétrica versáteis e práticos, amplamente utilizados por profissionais da eletricidade e eletrónica. Estes instrumentos permitem a medição de corrente elétrica em um circuito sem a necessidade de interrompê-lo ou desconectá-lo.
Como funcionam os Medidores de Garra?
O princípio de funcionamento dos alicates amperímetros baseia-se no efeito eletromagnético. Quando uma corrente elétrica passa por um condutor, ela gera um campo magnético ao seu redor. O medidor de garra, ao ser colocado em torno desse condutor, é capaz de detectar esse campo magnético e, através de cálculos internos, converter essa detecção em uma leitura de corrente elétrica.
Principais Características
- Design de Garra: A característica mais distintiva do medidor é sua “garra”, que se abre para envolver um único condutor e medir a corrente que passa por ele.
- Medição Não-invasiva: Ao contrário de outros métodos de medição de corrente, o alicate amperímetro permite a leitura sem necessidade de interromper o circuito ou fazer contato direto com o condutor.
- Versatilidade: Muitos medidores modernos não medem apenas corrente, mas também outras grandezas elétricas, como tensão, resistência e capacidade.
- Modos de Medição: Além da corrente alternada (CA), alguns modelos também podem medir corrente contínua (CC).
Vantagens e Limitações
Usar um medidor de garra amperimétrica oferece várias vantagens em comparação com outros métodos de medição. Uma das principais é a segurança, pois evita o contato direto com condutores elétricos ativos. Além disso, a capacidade de medir correntes sem interromper o circuito permite uma análise mais rápida e menos intrusiva. No entanto, como todo instrumento, possui limitações. A precisão pode ser afetada por fatores externos, como campos magnéticos próximos. Adicionalmente, é essencial que a garra envolva apenas um condutor por vez para garantir uma leitura precisa.
Na próxima seção, abordaremos mais profundamente as aplicações típicas, dicas de uso e escolha do medidor adequado.
Aplicações Típicas dos Medidores de Garra Amperimétrica
Os medidores de garra são amplamente utilizados em diversas áreas da eletricidade:
- Manutenção Elétrica: Eletricistas e técnicos usam esses medidores para verificar a corrente em circuitos e dispositivos, diagnosticar falhas e garantir que os sistemas estejam funcionando dentro dos parâmetros especificados.
- Instalações Industriais: Em ambientes industriais, os alicates amperímetros ajudam a monitorar máquinas e equipamentos, garantindo sua eficiência e segurança operacional.
- Projetos de Pesquisa: Pesquisadores e engenheiros também se beneficiam da facilidade e rapidez desses medidores em protótipos e sistemas em desenvolvimento.
Dicas de Uso e Escolha do Medidor Adequado
Para obter medições precisas e fazer o melhor uso do seu medidor de garra amperimétrica, considere as seguintes dicas:
- Seleção de Escala: Muitos medidores têm escalas variáveis. Certifique-se de escolher a escala adequada para a corrente que está medindo.
- Evite Campos Magnéticos Externos: Ao medir, posicione-se longe de outros dispositivos que possam interferir no campo magnético do condutor.
- Verifique as Especificações: Ao comprar um medidor, observe as especificações máximas de corrente e tensão, bem como outras funcionalidades que possam ser úteis para suas necessidades.
Conclusão
Os medidores de garra amperimétrica são ferramentas indispensáveis no mundo da eletricidade, combinando segurança, precisão e conveniência. Sua capacidade de medir corrente sem interromper o circuito ou fazer contato direto com o condutor torna-os ideais para uma variedade de aplicações, desde manutenção elétrica até pesquisa avançada. Ao escolher e usar um medidor, é essencial considerar as especificações e garantir que ele atenda às necessidades da tarefa em questão. Com o cuidado adequado e o uso correto, um medidor de garra pode ser uma adição valiosa ao kit de ferramentas de qualquer profissional da área elétrica.
