Exploração detalhada do hardware de montagem de PCB, desde ferramentas manuais até equipamentos automatizados, e a importância da qualidade na produção eletrônica.

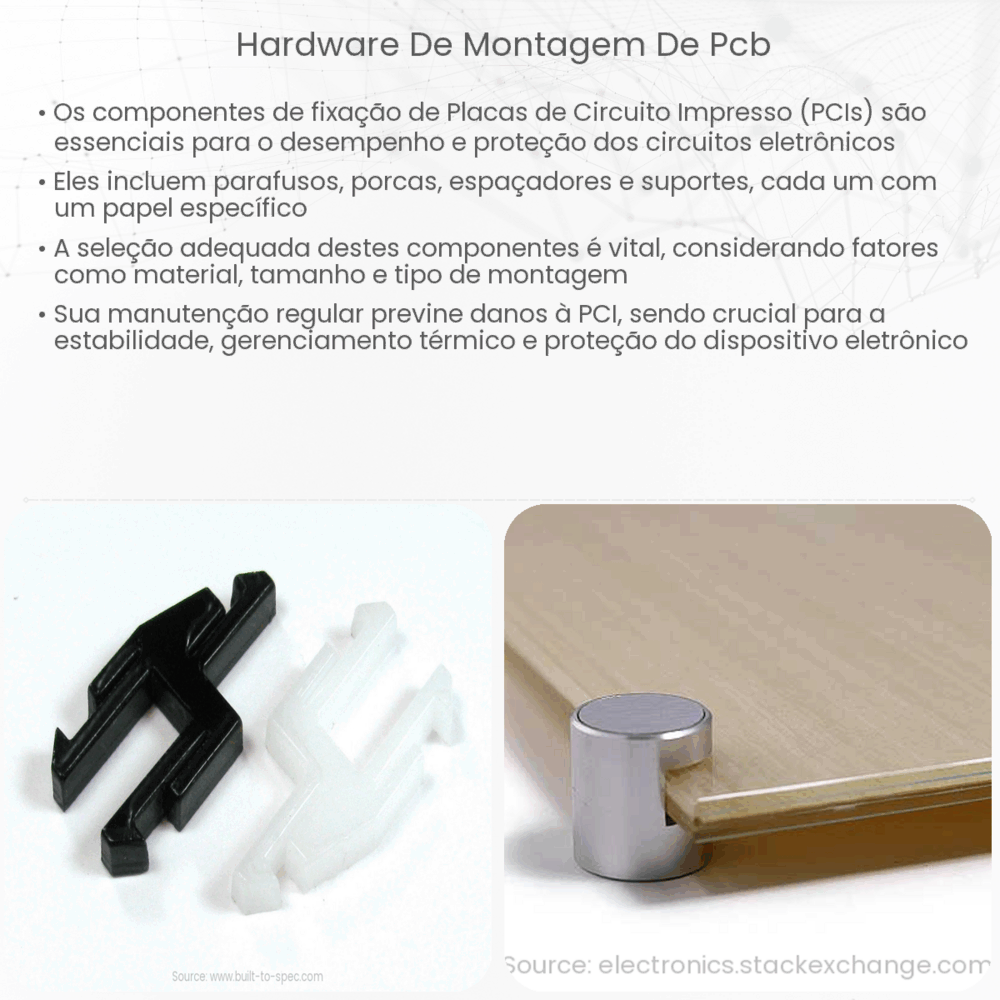

Hardware de Montagem de PCB: Uma Introdução
O design e a montagem de Placas de Circuito Impresso (PCB, do inglês “Printed Circuit Board”) são etapas fundamentais na fabricação de dispositivos eletrônicos. O processo envolve a conexão física dos componentes através de trilhas condutivas. No entanto, é a montagem desse conjunto que dá vida ao projeto, conectando os componentes individuais em um único circuito funcional. Para realizar essa montagem, são necessários diversos tipos de hardware. Neste artigo, vamos explorar os principais tipos de hardware usados no processo de montagem de PCBs.
Ferramentas Manuais
Apesar da automação crescente na indústria eletrônica, as ferramentas manuais ainda têm seu espaço, especialmente para protótipos ou produções em pequena escala. Algumas das ferramentas mais comuns incluem:
- Alicates de corte: utilizados para cortar excessos de componentes ou fios.
- Pinças: ajudam a posicionar componentes minúsculos ou fios em locais específicos da placa.
- Estação de solda: usada para soldar componentes à placa, é composta por um ferro de soldar e uma esponja para limpeza.
- Estação de retrabalho: permite a remoção e a substituição de componentes já soldados, utilizando ar quente para derreter a solda.
Máquinas de Montagem Automática
Para produções em larga escala, a eficiência é crucial. Nesse contexto, as máquinas de montagem automática tornam-se imprescindíveis. Elas são capazes de posicionar e soldar componentes em placas de circuito impresso em alta velocidade, garantindo precisão e qualidade consistentes. Algumas das máquinas mais relevantes são:
- Máquinas Pick-and-Place: Estas máquinas pegam os componentes de suas bandejas e os posicionam na PCB com alta precisão.
- Fornos de Refluxo: Depois que os componentes são posicionados, a PCB passa por um forno de refluxo, onde a solda é derretida, fixando os componentes no lugar.
É importante salientar que o processo de montagem de PCB envolve muitos detalhes e a seleção do hardware correto é crucial para garantir a funcionalidade e durabilidade do produto final.
Continua…
Controle de Qualidade e Inspeção
Após o processo de montagem, é fundamental que a PCB passe por uma inspeção rigorosa para garantir que todos os componentes foram adequadamente posicionados e soldados. Para isso, utiliza-se:
- Máquinas de Inspeção Óptica Automatizada (AOI): Usando câmeras de alta resolução, estas máquinas identificam possíveis defeitos, como soldas frias, componentes ausentes ou posicionados incorretamente.
- Equipamentos de Teste de Função: Estes dispositivos verificam a funcionalidade do circuito, assegurando que tudo esteja operando como o esperado.
Armazenamento e Manuseio
Uma vez que a PCB está montada e testada, é essencial armazená-la em condições adequadas. Ambientes muito úmidos ou expostos a poeira podem comprometer a integridade do circuito. Além disso, o manuseio inadequado pode resultar em danos físicos. Equipamentos especializados, como racks ESD (Descarga Eletrostática) e embalagens antiestáticas, são utilizados para proteger as placas durante o transporte e armazenamento.
Conclusão
A montagem de PCBs é um processo intrincado que exige precisão, atenção aos detalhes e equipamentos especializados. Desde as ferramentas manuais até as máquinas automatizadas, cada peça do hardware de montagem desempenha um papel crucial em transformar um design de circuito em um produto funcional. A evolução contínua da tecnologia eletrônica e das técnicas de montagem garante que os dispositivos de hoje são mais confiáveis, eficientes e duráveis do que nunca. Como resultado, o investimento em hardware de montagem de alta qualidade não só melhora a eficiência da produção, mas também a longevidade e confiabilidade dos dispositivos eletrônicos que usamos no dia a dia.
