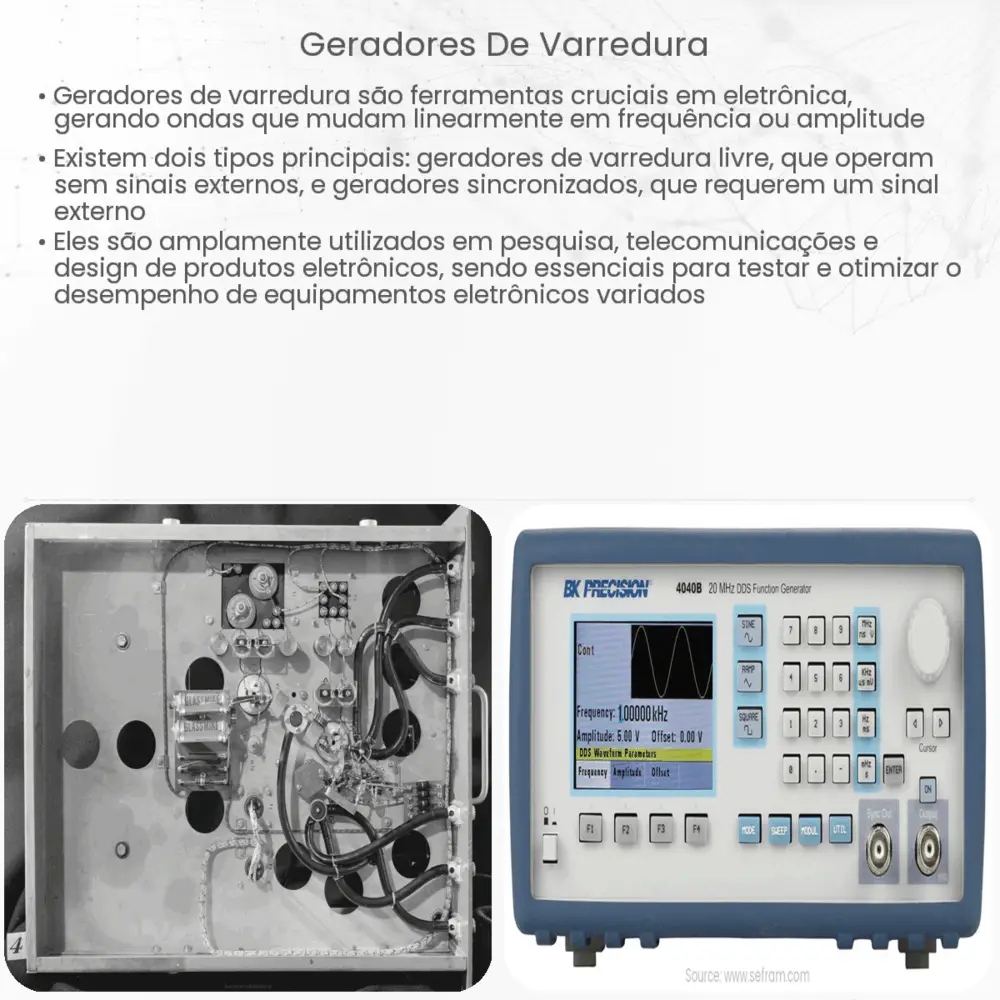

Introdução aos Geradores de Varredura
Os geradores de varredura, também conhecidos como geradores de varrimento ou geradores de barrido, são dispositivos eletrônicos essenciais utilizados em diversas aplicações de medição e teste. Eles são projetados para produzir um sinal que varia de maneira controlada ao longo do tempo, possibilitando a análise e teste de diferentes dispositivos ou sistemas em resposta a este sinal variável.
Princípios Básicos
A principal função de um gerador de varredura é produzir um sinal de saída que varre uma faixa de frequências ou amplitudes em um período de tempo definido. Este sinal pode ser uma onda senoidal, quadrada, triangular, entre outras, e sua frequência ou amplitude pode ser alterada em função do tempo de acordo com as necessidades do usuário.
Por exemplo, quando se deseja avaliar a resposta de um sistema ou dispositivo em uma ampla faixa de frequências, o gerador de varredura pode ser configurado para variar sua frequência de saída de uma frequência mínima até uma frequência máxima em um tempo especificado.
Aplicações Comuns
- Testes de Equipamentos: Os geradores de varredura são frequentemente utilizados em laboratórios e indústrias para testar a resposta de diferentes equipamentos eletrônicos. Ao varrer uma faixa de frequências, é possível determinar em quais frequências um dispositivo funciona melhor ou identificar possíveis falhas.
- Comunicações: Em sistemas de comunicação, a capacidade de varrer uma faixa de frequências é crucial para testar e otimizar sistemas de transmissão e recepção.
- Medicina: Em algumas modalidades de exames médicos, como ultrassonografias, os geradores de varredura são usados para produzir ondas sonoras que varrem uma faixa de frequências, permitindo a visualização de diferentes camadas de tecidos.
Componentes Principais
Um gerador de varredura típico é composto por várias partes essenciais:
- Oscilador: É a fonte do sinal. Dependendo do modelo e da aplicação, pode gerar diferentes tipos de ondas.
- Controlador de Varredura: Este componente determina como a frequência ou amplitude do sinal vai variar ao longo do tempo. Pode ser configurado para realizar varreduras lineares, logarítmicas ou até mesmo varreduras mais complexas.
A combinação desses componentes permite que o gerador produza sinais com características específicas, adequadas às necessidades de cada aplicação.
Continua…
Métodos de Varredura
Há diversos métodos pelos quais a varredura pode ser realizada em um gerador de varredura, e cada método tem suas vantagens dependendo da aplicação em questão:
- Varredura Linear: A frequência ou amplitude muda em uma taxa constante ao longo do tempo. Este método é comum em testes básicos de dispositivos.
- Varredura Logarítmica: A taxa de mudança é proporcional à própria frequência ou amplitude. Este tipo de varredura é particularmente útil para sistemas que têm uma resposta logarítmica.
- Varredura Aleatória: Aqui, a frequência ou amplitude muda de maneira não sequencial, muitas vezes para simular condições reais de operação em testes mais avançados.
Vantagens e Desvantagens
Os geradores de varredura oferecem uma ampla gama de benefícios, mas também têm suas limitações. Vamos explorar algumas destas:
- Vantagens:
- Flexibilidade em simular diferentes condições de sinal.
- Capacidade de testar a resposta de um dispositivo em diversas frequências.
- Adequado para uma variedade de aplicações, desde testes industriais até aplicações médicas.
- Desvantagens:
- Equipamentos de alta precisão podem ser caros.
- Requer conhecimento técnico para configuração e operação adequadas.
Conclusão
Os geradores de varredura são ferramentas indispensáveis em diversas áreas da eletrônica e comunicação. Eles permitem aos engenheiros e técnicos testar e analisar dispositivos em um amplo espectro de condições, garantindo que os produtos finais atendam aos padrões de qualidade e desempenho. Apesar de seus desafios, como o custo e a necessidade de conhecimento técnico, sua relevância e utilidade no mundo moderno são inegáveis. Ao entender seu funcionamento e características, profissionais podem otimizar seu uso e, consequentemente, melhorar a qualidade e confiabilidade dos dispositivos e sistemas em que são aplicados.
