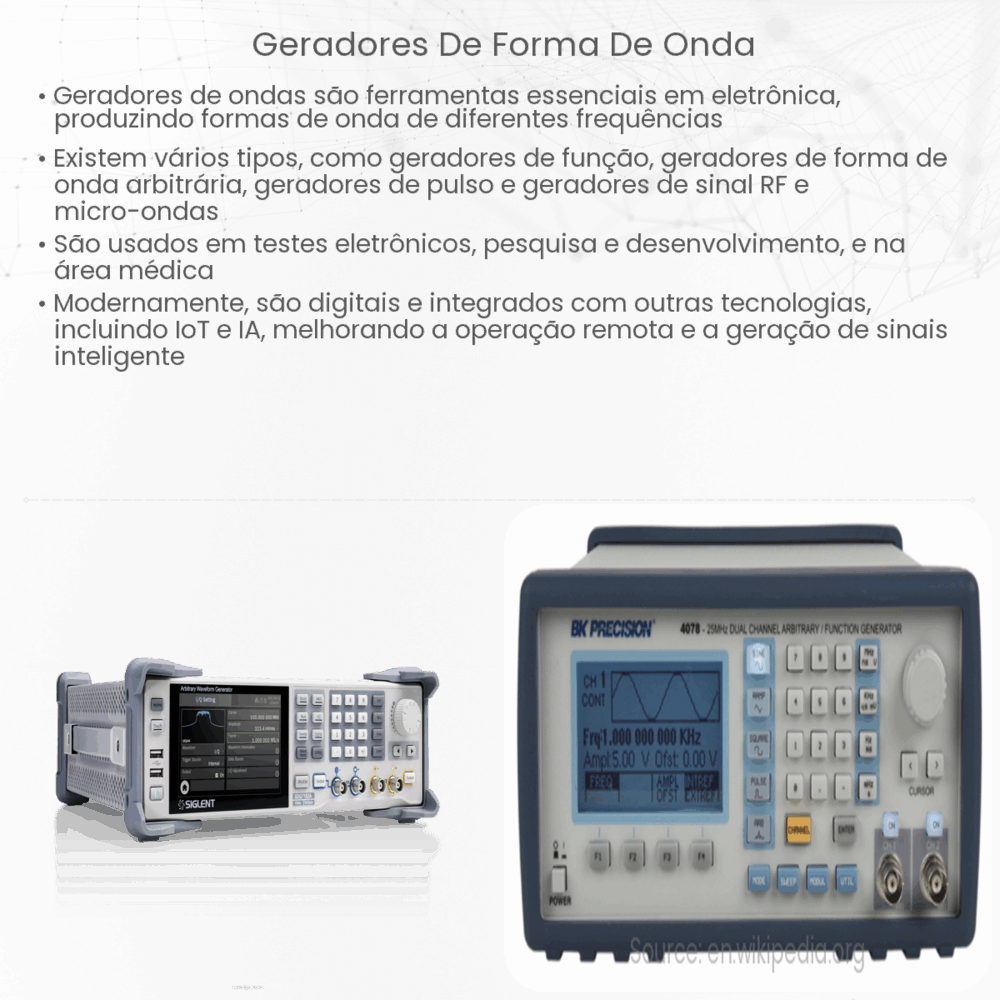

Geradores de Forma de Onda: Uma Introdução
Os geradores de forma de onda são dispositivos eletrônicos utilizados para produzir sinais elétricos em diversas formas de onda, como senoidal, quadrada, triangular, entre outras. Estes dispositivos são essenciais em diversas aplicações, como pesquisa, desenvolvimento, testes e diagnósticos em eletrônica.
Principais Tipos de Formas de Onda
- Onda Senoidal: Caracteriza-se pela sua forma suave e contínua, sendo uma das formas de onda mais comuns em aplicações de eletrônica e comunicações.
- Onda Quadrada: Possui transições abruptas entre valores máximos e mínimos. É frequentemente utilizada em aplicações digitais.
- Onda Triangular: Semelhante à onda senoidal, mas com uma inclinação linear. É usada em várias aplicações, como modulação e controle.
- Onda de Pulso: Uma forma de onda que se mantém em um nível por um período e depois retorna ao seu valor original, sendo útil em aplicações temporizadas.
Aplicações dos Geradores de Forma de Onda
Estes dispositivos são fundamentais em laboratórios de pesquisa e desenvolvimento, permitindo que engenheiros e cientistas simulem diversos cenários eletrônicos. Algumas aplicações específicas incluem:
- Teste e diagnóstico de circuitos eletrônicos.
- Simulação de sinais em sistemas de comunicação.
- Desenvolvimento e teste de filtros eletrônicos.
- Estudos de resposta em frequência de sistemas.
Os geradores de forma de onda também são cruciais em setores educacionais, onde são empregados para ensinar conceitos de eletrônica e comunicações a estudantes. Através do uso desses dispositivos, é possível visualizar e analisar diferentes formas de onda, facilitando a compreensão de fenômenos eletrônicos complexos.
Características Importantes
Quando falamos em geradores de forma de onda, é essencial considerar algumas características, como a frequência, amplitude, fase e distorção harmônica. A frequência determina quantas vezes uma onda se repete em um segundo, enquanto a amplitude refere-se à magnitude do sinal. A fase, por sua vez, indica o deslocamento temporal de um sinal em relação a outro, e a distorção harmônica está relacionada à presença de componentes de frequência não desejados no sinal gerado.
Funcionamento Básico de um Gerador de Forma de Onda
O núcleo de um gerador de forma de onda é geralmente um oscilador, que produz um sinal contínuo. Este sinal pode ser modificado, ampliado ou atenuado para obter a forma de onda desejada. A interface do usuário permite selecionar e ajustar os parâmetros da forma de onda, como frequência, amplitude e duração do pulso.
Considerações ao Escolher um Gerador de Forma de Onda
Quando se procura um gerador de forma de onda, alguns fatores são essenciais:
- Precisão: A capacidade do gerador em produzir um sinal que esteja de acordo com as especificações desejadas.
- Flexibilidade: A variedade de formas de onda que pode produzir e a facilidade de alternar entre elas.
- Facilidade de Uso: Interfaces intuitivas e recursos como memória embutida podem facilitar a operação.
- Conectividade: A possibilidade de integrar o gerador com outros equipamentos, como computadores ou osciloscópios, pode ser crucial para algumas aplicações.
Conclusão
Os geradores de forma de onda são ferramentas indispensáveis em muitos campos da eletrônica, pesquisa e desenvolvimento. Seja para simulação de cenários, diagnóstico de problemas ou estudos educacionais, esses dispositivos desempenham um papel crucial. Ao selecionar um gerador de forma de onda, é essencial considerar suas características e funcionalidades para garantir que atenda às necessidades específicas da aplicação em questão. Com a evolução tecnológica, podemos esperar ainda mais precisão, versatilidade e inovações nesse segmento, tornando a eletrônica e as comunicações ainda mais avançadas e eficientes.
