Fusível montagem em superfície

Explore o mundo dos fusíveis de montagem em superfície (SMD), sua importância na eletrônica moderna, especificações técnicas e dicas de seleção.

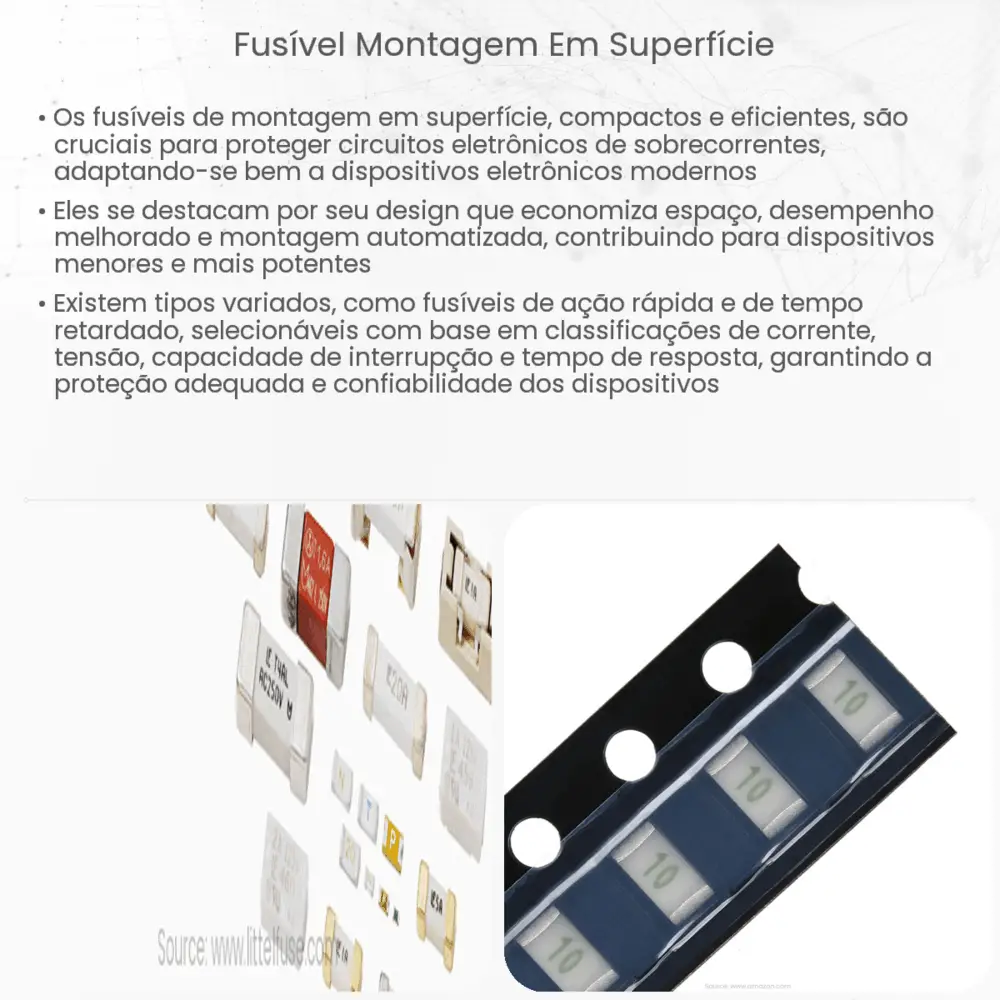

O que é um Fusível de Montagem em Superfície (SMD)?

O fusível de montagem em superfície, frequentemente referido pelo acrônimo em inglês SMD (Surface Mount Device), é um tipo de componente eletrônico desenhado para ser montado diretamente na superfície das placas de circuito impresso (PCI). Diferentemente dos fusíveis tradicionais que são inseridos em soquetes ou soldados através de furos, os fusíveis SMD são montados diretamente na superfície da placa, proporcionando uma fabricação de placas eletrônicas mais eficiente e compacta.

Características dos Fusíveis SMD

• Tamanho reduzido: Uma das principais vantagens dos fusíveis SMD é o seu tamanho compacto. Isso permite uma densidade maior de componentes em uma placa, resultando em dispositivos eletrônicos mais miniaturizados.
• Facilidade de automação: Como os fusíveis SMD são montados na superfície da PCI, eles são ideais para processos automatizados de montagem, reduzindo o tempo e o custo de produção.
• Desempenho superior: Devido ao menor tamanho e menor quantidade de conexões físicas, os fusíveis SMD geralmente apresentam uma resistência elétrica reduzida, resultando em uma performance superior.

Como os Fusíveis SMD Funcionam?

Assim como os fusíveis tradicionais, o principal objetivo de um fusível é proteger o circuito contra correntes excessivas. Eles são projetados para “queimar” ou “abrir” quando a corrente que passa por eles excede um determinado valor. No caso dos fusíveis SMD, este funcionamento não é diferente. Eles contêm um elemento condutor que é calibrado para suportar uma certa quantidade de corrente. Se essa corrente for excedida, o elemento se rompe, interrompendo o fluxo elétrico e protegendo o restante do circuito.

Aplicações dos Fusíveis SMD

Os fusíveis de montagem em superfície são comumente encontrados em uma ampla gama de aplicações eletrônicas, desde dispositivos móveis, como smartphones e tablets, até equipamentos industriais e automotivos. Graças ao seu tamanho compacto e à capacidade de lidar com altas densidades de corrente em um pequeno espaço, eles são a escolha ideal para proteção de circuitos em ambientes onde o espaço é uma preocupação crítica.

Na próxima seção, discutiremos mais sobre as especificações técnicas dos fusíveis SMD e como selecionar o fusível SMD adequado para sua aplicação específica.

Especificações Técnicas dos Fusíveis SMD

Quando se trata de escolher um fusível SMD para uma aplicação específica, é essencial entender algumas especificações técnicas que determinam o desempenho e a adequação do fusível. Estas incluem:

• Corrente nominal: Esta é a máxima corrente que o fusível pode conduzir sem interromper o circuito. Exceder essa corrente por um período prolongado pode resultar na “queima” do fusível.
• Corrente de interrupção: É a corrente máxima que o fusível pode interromper com segurança sem causar danos ao circuito ou a si mesmo.
• Tensão nominal: A tensão máxima em que o fusível pode operar de forma segura.
• Tempo de resposta: Refere-se ao tempo que o fusível leva para interromper o circuito após a corrente exceder o limite permitido.

Como Escolher o Fusível SMD Adequado?

A escolha do fusível SMD adequado depende da aplicação e das necessidades do circuito. Algumas dicas para selecionar o fusível correto incluem:

1. Estudar as especificações do circuito e identificar a corrente e tensão máximas esperadas.
2. Considerar as condições de operação, como temperaturas extremas, que podem afetar o desempenho do fusível.
3. Consultar fichas técnicas e recomendações do fabricante para garantir que o fusível seja compatível com as demandas do circuito.
4. Em caso de dúvida, optar por um fusível com uma corrente nominal ligeiramente superior à necessária, proporcionando uma margem de segurança.

Conclusão

Os fusíveis de montagem em superfície são componentes essenciais no mundo moderno da eletrônica, oferecendo proteção confiável contra correntes excessivas em dispositivos compactos. A sua capacidade de se adaptar a ambientes de alta densidade os torna uma escolha popular em muitas aplicações, desde dispositivos portáteis a maquinário industrial. Entender as suas especificações e saber como escolher o fusível SMD correto é fundamental para garantir a segurança e eficiência de qualquer circuito eletrônico.
