Guia completo sobre diodos: entenda a estrutura, tipos, aplicações e conceitos essenciais para o uso eficaz em circuitos eletrônicos.
Introdução aos Diodos
O diodo é um dos componentes eletrônicos mais fundamentais e versáteis. É um dispositivo de dois terminais que permite a passagem de corrente elétrica em uma única direção, o que o torna um componente essencial em muitas aplicações eletrônicas. Neste artigo, vamos mergulhar nos conceitos básicos dos diodos, sua estrutura, tipos e aplicações.
Estrutura Básica do Diodo
No núcleo, um diodo é formado por uma junção de materiais semicondutores tipo P (positivo) e tipo N (negativo). Essa junção cria uma barreira que permite que a corrente elétrica flua em uma única direção. Quando uma voltagem é aplicada no diodo de tal forma que o terminal P esteja mais positivo do que o terminal N, o diodo está em “polarização direta”, permitindo que a corrente passe. Se a polaridade for invertida, o diodo está em “polarização reversa” e bloqueia a passagem da corrente.

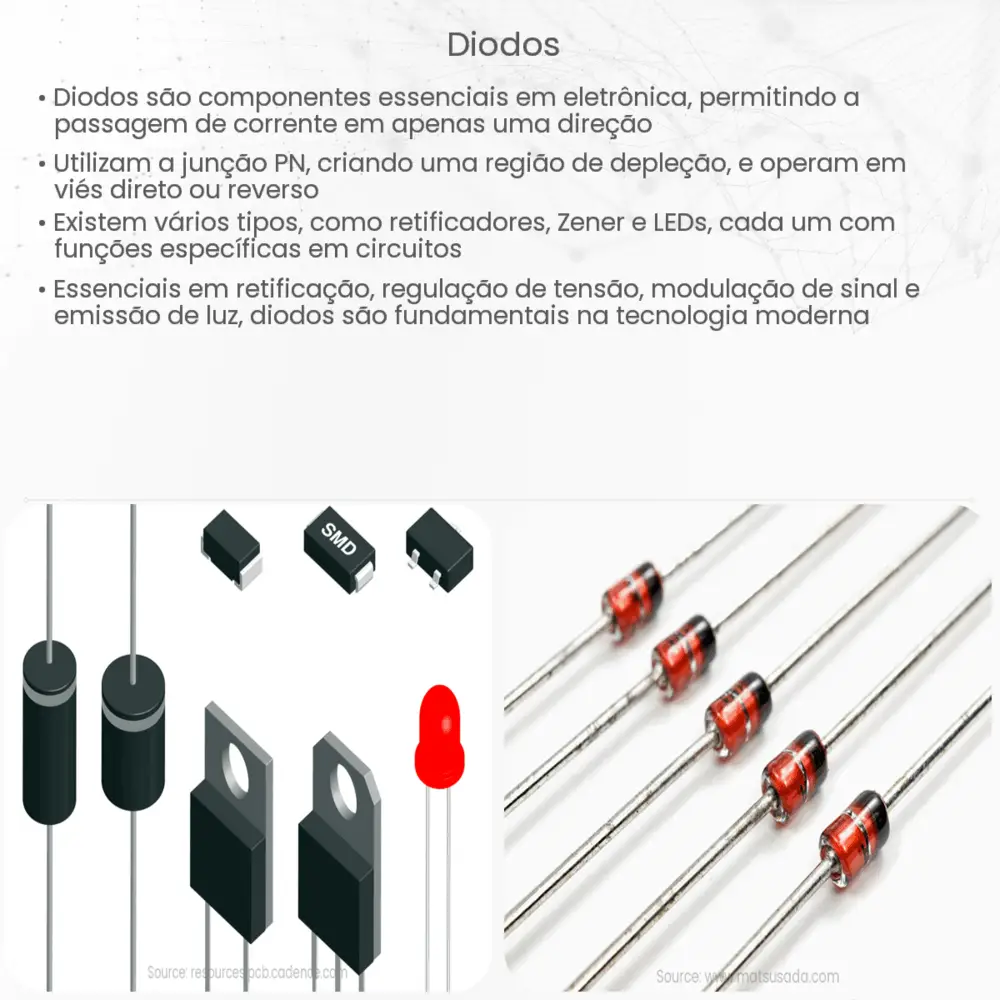

Tipos de Diodos
- Diodos Retificadores: São os diodos mais comuns e são usados para converter corrente alternada (AC) em corrente contínua (DC).
- Diodos Zener: Especiais porque podem conduzir corrente tanto em polarização direta quanto em reversa quando alcançam uma tensão específica, conhecida como “tensão Zener”. Eles são frequentemente usados em circuitos reguladores de tensão.
- Diodos de Emissão de Luz (LEDs): Estes diodos emitem luz quando energizados. Eles são populares em displays e indicações de status.
- Diodos Schottky: Possuem uma queda de tensão direta muito baixa devido à sua junção metal-semicondutor, o que os torna ideais para aplicações de comutação de alta frequência.
Aplicações dos Diodos
Dada a sua capacidade de controlar o fluxo de corrente, os diodos encontram uso em uma miríade de aplicações. Além das já mencionadas anteriormente, eles são amplamente utilizados em circuitos de proteção, como diodos de proteção contra sobretensão, onde protegem outros componentes eletrônicos de tensões indesejadas. Além disso, em combinação com outros componentes, os diodos são frequentemente encontrados em circuitos retificadores, moduladores e demoduladores em sistemas de comunicação, e em sistemas de carregamento de baterias.
Conceitos Importantes
Para entender completamente o funcionamento e a aplicação dos diodos, é crucial familiarizar-se com certos conceitos:
- Queda de tensão direta
- Corrente de polarização reversa
- Potência máxima admissível
Esses conceitos nos ajudarão a selecionar e usar diodos de maneira eficaz em diversas aplicações.
Entendendo os Conceitos
- Queda de tensão direta: Refere-se à tensão mínima necessária para que um diodo conduza corrente em polarização direta. Geralmente, este valor é de aproximadamente 0,7V para diodos de silício e 0,3V para diodos de germânio.
- Corrente de polarização reversa: Mesmo quando um diodo está em polarização reversa e idealmente não deve permitir a passagem de corrente, uma pequena quantidade de corrente, chamada corrente de polarização reversa, ainda pode fluir. Este é um valor muito pequeno e geralmente negligenciado em muitas aplicações, mas pode ser importante em circuitos de alta precisão.
- Potência máxima admissível: É a quantidade máxima de energia que um diodo pode dissipar sem ser danificado. Exceder esta potência pode causar falhas e, em casos extremos, a destruição física do diodo.
Cuidados ao Utilizar Diodos
Ao trabalhar com diodos, é vital considerar algumas precauções. A polaridade correta é essencial; conectar um diodo ao contrário pode danificá-lo. Também é crucial não exceder a corrente máxima especificada para um diodo, pois isso pode resultar em falhas prematuras. Ao lidar com diodos sensíveis, como os LEDs, é recomendável usar resistores limitadores de corrente para protegê-los de correntes excessivas.
Conclusão
Os diodos são componentes eletrônicos incrivelmente versáteis e fundamentais em inúmeros dispositivos e aplicações. Desde a simples retificação de corrente até a emissão de luz em displays sofisticados, sua presença é quase onipresente no mundo da eletrônica. Compreender suas características, tipos e as precauções necessárias ao trabalhar com eles é essencial para qualquer entusiasta ou profissional da eletrônica. Como qualquer componente, o sucesso no uso de diodos requer um equilíbrio entre conhecimento teórico e experiência prática. Ao se equipar com ambos, você estará bem preparado para aproveitar ao máximo esse componente notável.
