Diodo misturador: entenda o funcionamento, aplicações e tipos deste componente essencial em sistemas de comunicação e processamento de sinais.
O que é um Diodo Misturador?
Um diodo misturador é um dispositivo eletrônico fundamental em muitos sistemas de comunicação. Ele é usado para combinar (ou misturar) dois sinais de frequência para produzir novos sinais nas frequências de soma e diferença dos sinais originais. Essa propriedade é especialmente útil em aplicações de rádiofrequência (RF) e processamento de sinais.
Princípios de Funcionamento

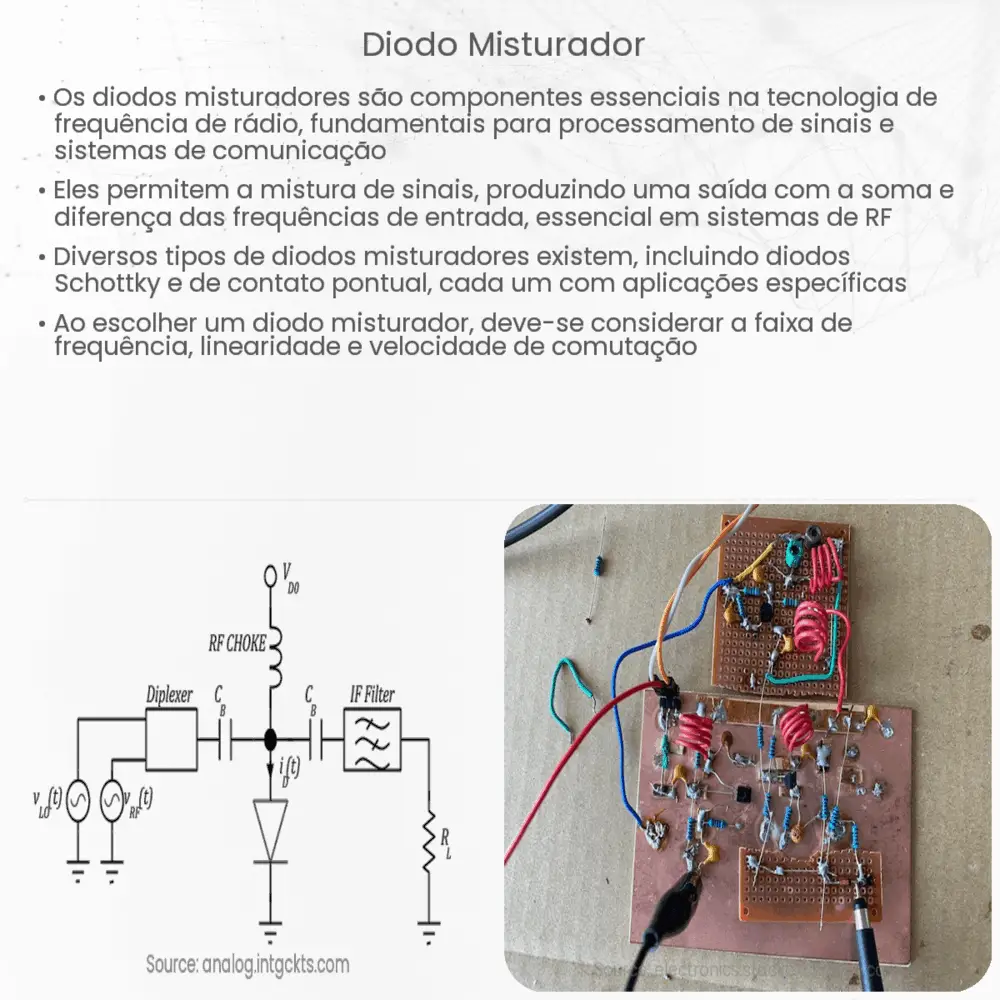

Em essência, um diodo misturador explora a característica não-linear de um diodo para realizar a função de mistura. Um diodo tem a propriedade inerente de permitir que a corrente flua em apenas uma direção – do ânodo para o cátodo. No entanto, quando submetido a um sinal de rádiofrequência, o diodo pode responder de maneira não-linear, dependendo da amplitude e frequência do sinal aplicado.
Quando dois sinais de diferentes frequências são aplicados a um diodo, ocorre o processo de mistura. Isso resulta na produção de dois sinais de saída: um na frequência de soma dos dois sinais de entrada e outro na frequência de diferença.
Aplicações Comuns
- Receptores de rádio: Os diodos misturadores são frequentemente usados em receptores de rádio para converter um sinal de frequência alta (RF) em um sinal de frequência intermediária (FI) que é mais fácil de processar.
- Transmissores: Em transmissores, eles podem ser usados para modulação, convertendo um sinal de baixa frequência em uma frequência mais alta adequada para transmissão.
- Sistemas de radar: Diodos misturadores também são essenciais em sistemas de radar, onde ajudam a converter os sinais refletidos de volta em sinais de frequência intermediária.
Tipos de Diodos Misturadores
Existem vários tipos de diodos que podem ser usados como misturadores, dependendo da aplicação específica. Os mais comuns incluem:
- Diodos Schottky
- Diodos de túnel
- Diodos PIN
- Diodos Varactor
Cada tipo de diodo possui suas próprias características e vantagens, tornando-os mais adequados para certas aplicações em relação a outros.
Vantagens e Desvantagens
Enquanto os diodos misturadores oferecem uma solução simples e eficaz para misturar sinais, eles também têm suas limitações. Uma vantagem chave é a sua simplicidade e baixo custo. No entanto, eles podem não ser ideais para aplicações de alta potência ou onde é necessária uma alta linearidade.
Além disso, o desempenho de um diodo misturador pode ser influenciado por fatores como temperatura e tensão de polarização, o que pode requerer ajustes ou compensações em aplicações críticas.
[Continua…]
Considerações de Design
Ao escolher ou projetar um circuito com diodo misturador, é essencial considerar diversos fatores para otimizar o desempenho. Alguns dos principais aspectos a serem levados em consideração incluem:
- Impedância: A combinação correta de impedância de entrada e saída é crucial para garantir a máxima eficiência na transferência de sinal.
- Nível de Isolamento: Em algumas aplicações, pode ser necessário garantir que os sinais de entrada não afetem outros estágios do circuito. Diodos misturadores com bom isolamento entre as portas são preferíveis nessas situações.
- Potência: Dependendo da aplicação, o diodo misturador precisa lidar com níveis variados de potência. A escolha do diodo adequado, que pode suportar a potência necessária sem distorção ou dano, é crucial.
- Frequência de Operação: Diferentes diodos misturadores são otimizados para diferentes faixas de frequência. Selecionar o diodo correto para a faixa de frequência desejada é vital para o desempenho eficaz.
Alternativas ao Diodo Misturador
Embora os diodos misturadores sejam comuns e eficazes em muitas aplicações, existem outras tecnologias de mistura disponíveis. Transistores, por exemplo, também podem atuar como misturadores em certos circuitos. Além disso, há misturadores ativos que usam amplificadores operacionais ou outras tecnologias de circuito integrado para realizar a função de mistura com maior linearidade e eficiência.
Conclusão
O diodo misturador é uma ferramenta fundamental em eletrônica e comunicações, permitindo a combinação de sinais de diferentes frequências de maneira eficaz. Embora simples em sua operação, a escolha e implementação corretas são vitais para garantir o desempenho ideal. Conhecer os diferentes tipos de diodos misturadores e suas características pode ajudar os designers a tomar decisões informadas para suas aplicações específicas. À medida que a tecnologia continua avançando, é essencial manter-se atualizado sobre as novas abordagens e inovações em mistura de sinais para garantir sistemas de comunicação eficientes e eficazes.
