Descubra o funcionamento, aplicações e características do diodo IMPATT, um componente essencial em sistemas de comunicação de alta frequência.
O que é um diodo IMPATT?
O diodo IMPATT (do inglês “Impact Avalanche Transit Time”) é um tipo de diodo de micro-ondas utilizado como gerador ou amplificador em sistemas de comunicação de alta frequência. Por meio de um processo denominado avalanche, ele permite a geração e amplificação de sinais de alta frequência.
Princípios de Funcionamento
O funcionamento do diodo IMPATT é baseado na combinação de dois fenômenos principais: o efeito avalanche e o tempo de trânsito do portador. O efeito avalanche ocorre quando os portadores de carga no semicondutor, como elétrons ou buracos, são acelerados a energias tão altas que podem criar pares elétron-buraco adicionais ao colidir com os átomos da rede. Essa ação pode desencadear uma reação em cadeia, resultando em uma grande quantidade de portadores em um curto período de tempo.
O tempo de trânsito, por outro lado, refere-se ao tempo necessário para que um portador de carga se mova entre dois pontos em um semicondutor. No diodo IMPATT, esse fenômeno é crucial, pois o desfasamento entre a corrente e a tensão é o que permite a amplificação ou geração do sinal.

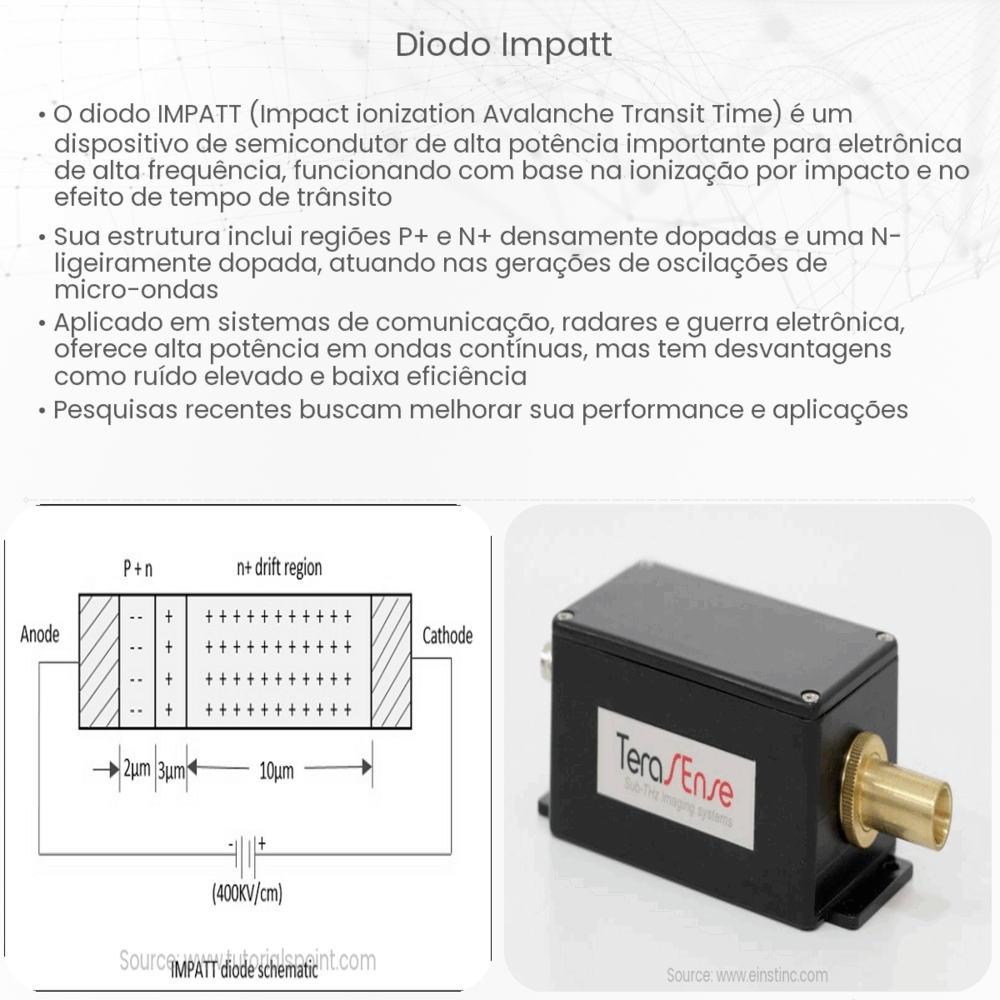

Construção e Tipos
A construção básica de um diodo IMPATT consiste em uma junção pn de alta pureza com uma região de depleção muito estreita. A tensão aplicada ao diodo é geralmente muito maior do que a tensão de ruptura da junção, o que leva à operação no modo avalanche.
Existem vários tipos de diodos IMPATT, dependendo da construção e do método de operação. Alguns dos tipos comuns incluem:
- Diodo de deriva simples: É o tipo mais comum e possui uma região de deriva para elétrons ou buracos.
- Diodo de dupla deriva: Possui duas regiões de deriva, uma para elétrons e outra para buracos, proporcionando uma operação mais eficiente.
Esses diodos podem operar em diferentes faixas de frequência, variando desde alguns gigahertz até mais de 100 GHz, tornando-os extremamente versáteis para aplicações de comunicação de alta frequência.
Aplicações do Diodo IMPATT
Devido à sua capacidade de operar em altas frequências e produzir potências significativas, os diodos IMPATT encontram uso em várias aplicações em sistemas de comunicação. Algumas destas aplicações incluem:
- Radares: Eles são usados em radares devido à sua habilidade de gerar altas potências em frequências de micro-ondas.
- Sistemas de comunicação por satélite: O diodo IMPATT pode ser usado como um amplificador ou oscilador em transponders de satélite.
- Sistemas de transmissão terrestres: Eles podem ser implementados em sistemas de micro-ondas ponto a ponto.
Vantagens e Desvantagens
Como qualquer componente eletrônico, o diodo IMPATT tem suas vantagens e desvantagens:
- Vantagens:
- Capacidade de operar em altas frequências;
- Produz potências mais altas em comparação com outros diodos de micro-ondas;
- Relativamente simples em termos de construção e operação.
- Desvantagens:
- Alto nível de ruído, especialmente quando comparado a outros dispositivos semelhantes;
- Alta sensibilidade a variações de temperatura;
- Requer uma alta tensão de polarização para operar.
Conclusão
O diodo IMPATT, com sua capacidade de operar em altas frequências e gerar potências significativas, tem desempenhado um papel crucial na revolução das comunicações modernas. Sua presença em sistemas de radares, satélites e comunicações terrestres valida sua importância no cenário tecnológico atual. No entanto, como qualquer tecnologia, possui seus prós e contras. A escolha de utilizar o diodo IMPATT depende da especificidade da aplicação e das necessidades do sistema em questão. À medida que a tecnologia avança, espera-se que melhorias contínuas sejam feitas nesse dispositivo, otimizando sua eficiência e superando suas limitações.
