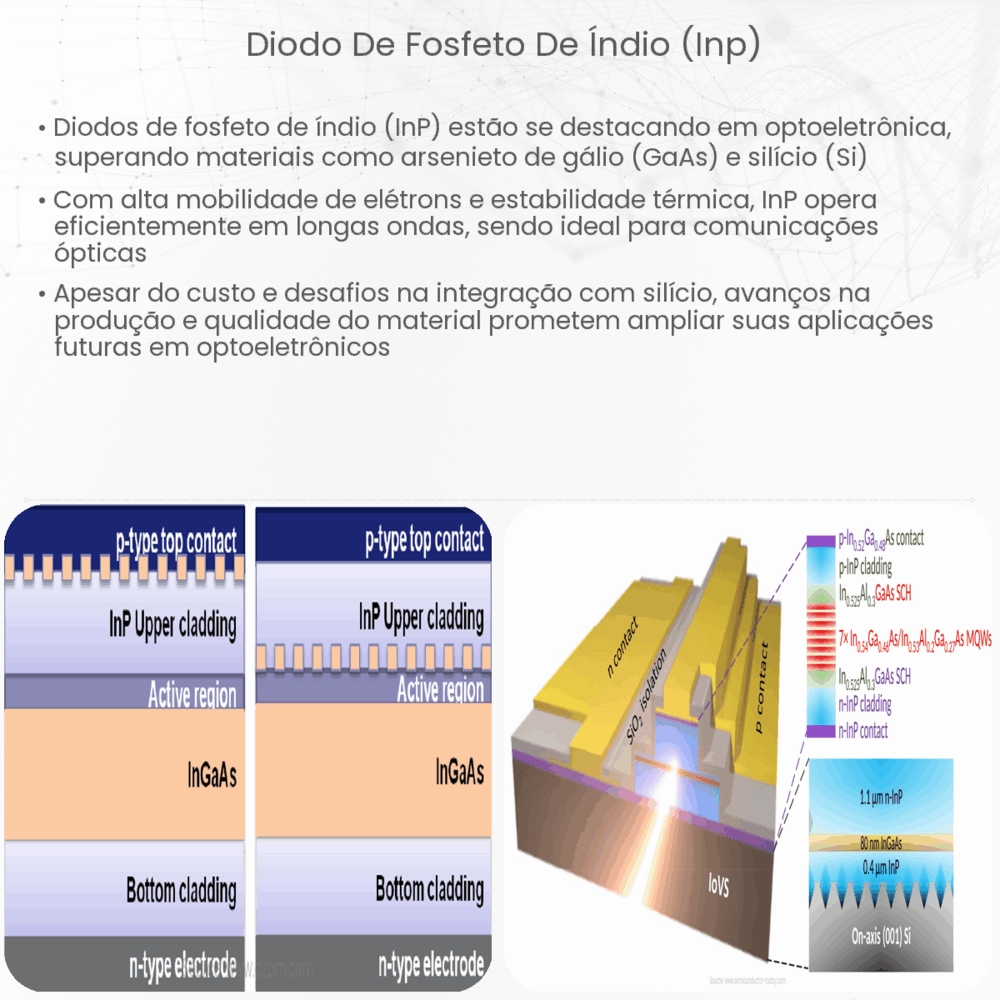

Diodo de fosfeto de índio (InP)

Introdução ao Diodo de Fosfeto de Índio (InP)

O diodo é um componente eletrônico fundamental que permite a passagem de corrente elétrica em uma única direção. Existem vários tipos de diodos, fabricados a partir de diferentes materiais semicondutores. Um dos materiais semicondutores emergentes é o fosfeto de índio (InP).

Propriedades do Fosfeto de Índio (InP)

O fosfeto de índio é um composto binário formado por índio (In) e fósforo (P). Ele pertence à classe dos semicondutores compostos e é especialmente valorizado por suas propriedades ópticas e eletrônicas únicas. Suas características fazem dele uma escolha preferida para aplicativos de alta frequência e optoeletrônicos.

  • Banda proibida direta: O InP possui uma banda proibida direta, o que significa que ele pode eficientemente emitir e absorver luz. Isso o torna ideal para dispositivos emissores de luz, como LEDs e lasers semicondutores.
  • Mobilidade de elétron elevada: Os elétrons no InP se movimentam rapidamente, tornando-o adequado para dispositivos de alta frequência, como transistores e diodos de alta velocidade.

Aplicações do Diodo de Fosfeto de Índio

Devido às suas propriedades semicondutoras notáveis, o diodo de fosfeto de índio tem uma variedade de aplicações, principalmente em tecnologias emergentes e avançadas.

  1. Comunicações Ópticas: Diodos InP são frequentemente usados em lasers e detectores de alta velocidade necessários para comunicações ópticas.
  2. Dispositivos Fotovoltaicos: A capacidade do InP de absorver e emitir luz eficientemente o torna uma escolha interessante para células solares avançadas.
  3. Electrónica de Alta Frequência: Transistores e diodos baseados em InP são cruciais para aplicações de alta frequência, como satélites e radares.

Benefícios e Desafios

Enquanto o diodo de fosfeto de índio oferece diversas vantagens, como alta eficiência e velocidade, ele também apresenta desafios. O custo de produção do InP é relativamente alto, e a integração com outras tecnologias ainda é um tema de pesquisa. No entanto, os avanços contínuos na fabricação e pesquisa podem superar esses obstáculos no futuro próximo.

Na próxima seção, vamos explorar mais profundamente os métodos de fabricação, integração e potenciais soluções para os desafios associados ao diodo de fosfeto de índio.

Métodos de Fabricação e Integração

A fabricação de diodos de fosfeto de índio envolve processos complexos que requerem precisão e controle rigorosos. A epitaxia por feixes moleculares (MBE) e a epitaxia em fase de vapor (VPE) são dois dos métodos mais comuns utilizados para depositar camadas finas de InP em substratos.

A integração de InP com outros materiais semicondutores, como silício, é um desafio devido a diferenças nas estruturas de rede e coeficientes de expansão térmica. No entanto, técnicas como wafer bonding têm sido exploradas para superar essas incompatibilidades e criar dispositivos híbridos de alto desempenho.

Soluções para Desafios

Para superar os desafios associados ao alto custo de produção, os pesquisadores estão explorando novos métodos de síntese e processos de fabricação mais eficientes. A nanotecnologia, em particular, oferece oportunidades para reduzir custos ao permitir a fabricação de estruturas de InP em escalas nanométricas, potencialmente usando menos material e energia.

Além disso, a busca por ligas alternativas e compostos semicondutores que possam complementar ou substituir o InP em certas aplicações é uma área ativa de pesquisa. Esses materiais alternativos podem oferecer propriedades semelhantes ou superiores com custos reduzidos ou outras vantagens operacionais.

Conclusão

O diodo de fosfeto de índio tem se estabelecido como um componente essencial em várias tecnologias avançadas, desde comunicações ópticas até electrónica de alta frequência. Suas propriedades únicas, como banda proibida direta e alta mobilidade de elétron, o tornam um material semicondutor de destaque. Embora enfrentem desafios em termos de custo e integração, os avanços contínuos em pesquisa e desenvolvimento prometem superar essas barreiras e expandir ainda mais a aplicabilidade e a eficácia do diodo de InP. Em um mundo onde a comunicação rápida e a eficiência energética são cada vez mais críticas, o fosfeto de índio certamente terá um papel vital a desempenhar no futuro da tecnologia.
