Conversor elevador

Explore o funcionamento, aplicações, vantagens e limitações do Conversor Elevador na eletrônica, e descubra sua importância na eficiência energética moderna.

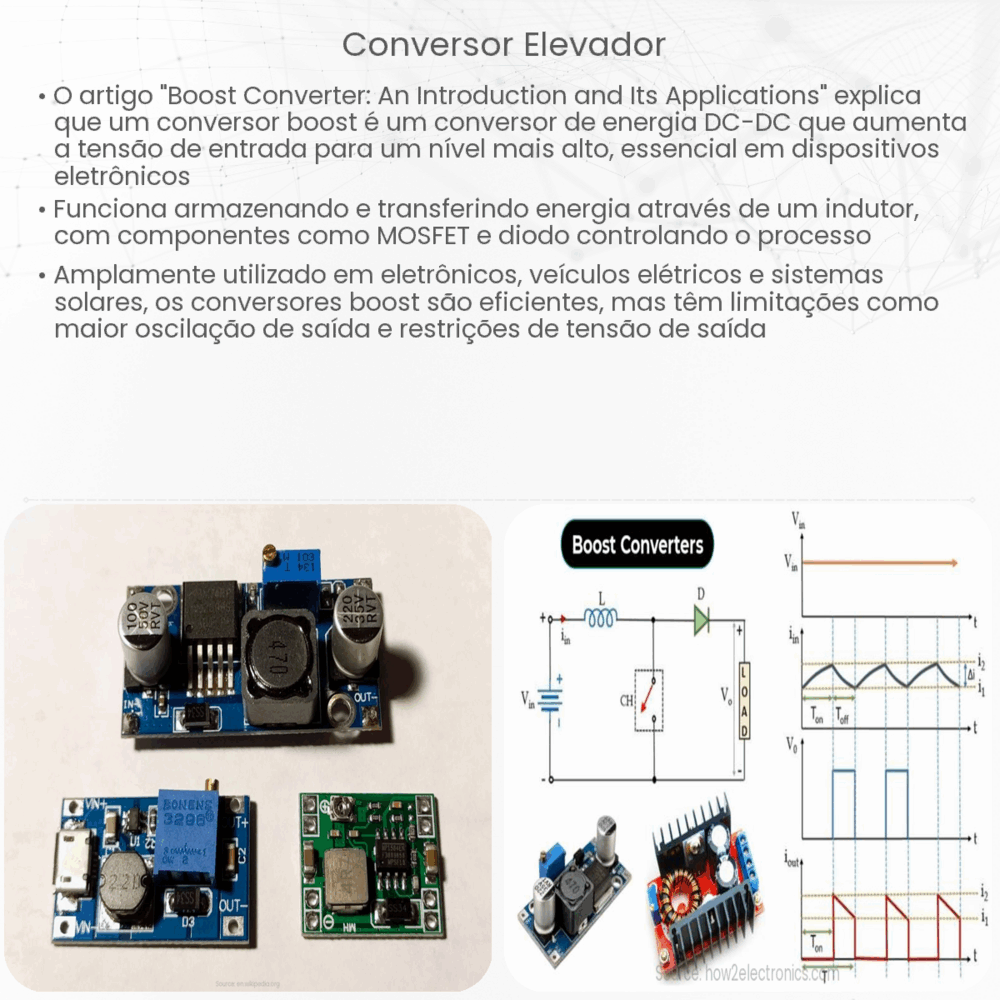

O que é um Conversor Elevador?

Em sistemas eletrônicos e de potência, o controle e a conversão de energia são componentes fundamentais. O Conversor Elevador, também conhecido como “Boost Converter” em inglês, é um dos dispositivos essenciais para essa finalidade. Seu objetivo principal é aumentar a tensão de entrada para um valor superior na saída, utilizando componentes eletrônicos simples como indutores, capacitores e diodos.

Funcionamento do Conversor Elevador

Para entender o funcionamento de um conversor elevador, é crucial conhecer seus componentes básicos:

Interruptor (S): Geralmente um transistor MOSFET, que regula o fluxo de corrente.

Indutor (L): Armazena energia sob a forma de campo magnético quando a corrente passa por ele.

Capacitor (C): Armazena energia sob a forma de campo elétrico.

Diodo (D): Permite que a corrente flua em uma única direção, evitando assim que a corrente retorne ao circuito de entrada quando o interruptor estiver desligado.

No ciclo de funcionamento do conversor, o interruptor (S) é alternado entre os estados ligado e desligado. Quando o interruptor está ligado, o indutor armazena energia e o diodo impede o fluxo de corrente para a saída. Por outro lado, quando o interruptor está desligado, o indutor libera a energia armazenada para o capacitor através do diodo, elevando assim a tensão na saída.

Aplicações do Conversor Elevador

Devido à sua capacidade de elevar a tensão, o Conversor Elevador tem uma ampla variedade de aplicações em sistemas eletrônicos. Algumas das aplicações mais comuns incluem:

Fontes de alimentação reguláveis.

Carregadores de bateria.

Iluminação LED.

Sistemas de energia renovável, como painéis solares.

A eficiência e a capacidade de gerenciar energia de forma otimizada tornam o Conversor Elevador uma escolha preferida para muitas aplicações que requerem conversão e controle de energia.

Vantagens e Limitações do Conversor Elevador

Como todo dispositivo eletrônico, o Conversor Elevador apresenta vantagens e limitações que determinam sua eficácia em diversas aplicações.

Vantagens:

Simplicidade de design e baixo custo dos componentes.

Alta eficiência na conversão de energia, geralmente superior a 90% em condições ideais.

Flexibilidade em ajustar a tensão de saída com base nas necessidades específicas do sistema.

Limitações:

Pode gerar ruído elétrico devido à comutação rápida do interruptor.

A capacidade de elevação de tensão pode ser limitada pela saturação do indutor ou pela capacidade máxima do interruptor utilizado.

Em alguns designs, pode requerer circuitos de proteção adicionais para evitar picos de tensão ou corrente.

Considerações de Design

Ao projetar ou escolher um Conversor Elevador, é essencial considerar fatores como a tensão e corrente desejadas na saída, eficiência necessária e as características dos componentes, como a capacidade de corrente do diodo e a saturação do indutor. Além disso, para ambientes sensíveis a ruídos, podem ser necessárias medidas adicionais, como filtros ou blindagens.

Conclusão

O Conversor Elevador é uma ferramenta valiosa na eletrônica moderna, permitindo a conversão eficiente de energia em uma variedade de aplicações. Sua simplicidade de design, combinada com sua alta eficiência, torna-o uma escolha atrativa para engenheiros e designers. No entanto, como qualquer dispositivo, é crucial entender suas limitações e garantir que as considerações de design sejam meticulosamente abordadas para garantir o desempenho ideal. Em um mundo cada vez mais voltado para a eficiência energética, ferramentas como o Conversor Elevador desempenham um papel fundamental na condução da inovação e na otimização dos sistemas eletrônicos.
