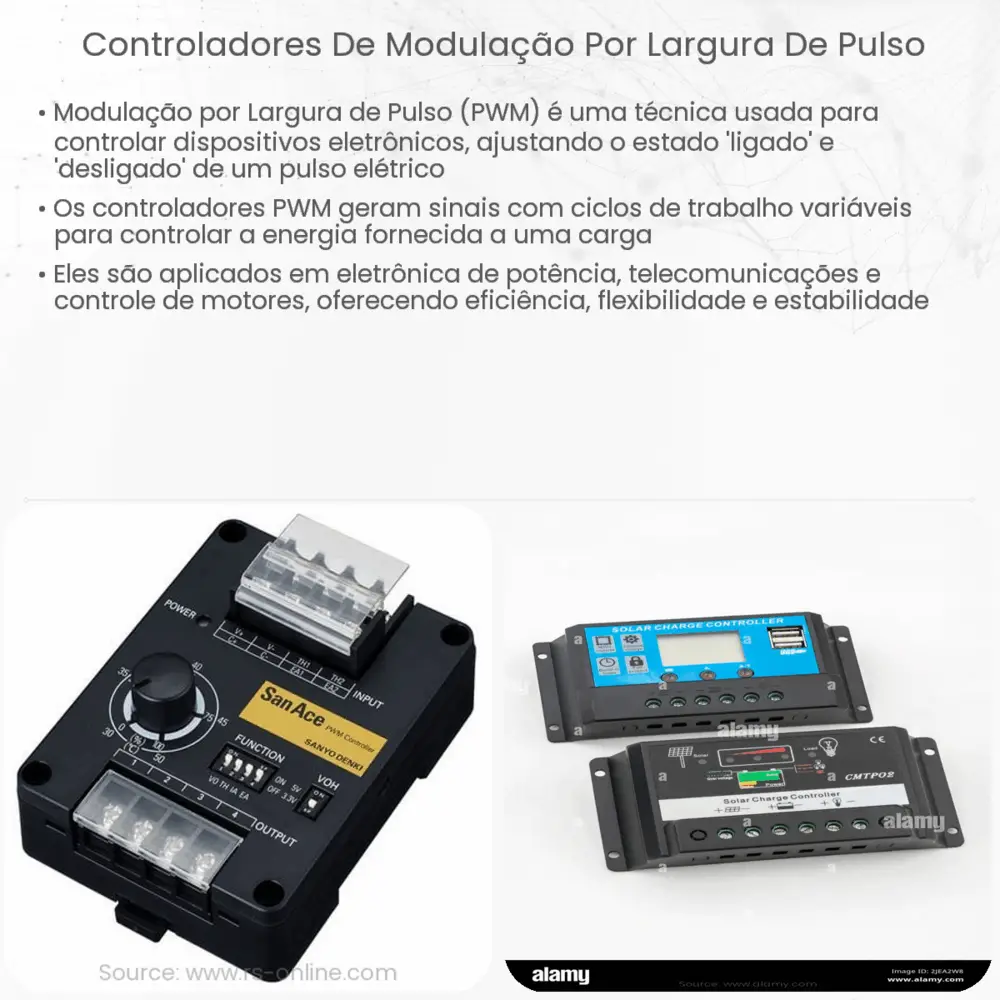

Controladores de Modulação por Largura de Pulso (PWM)

A modulação por largura de pulso, frequentemente abreviada como PWM (do inglês, Pulse Width Modulation), é uma técnica utilizada para controlar a potência entregue a dispositivos elétricos, como motores, LEDs e outros. Esta técnica tem se mostrado extremamente eficaz em diversas aplicações, devido à sua simplicidade e eficiência.

O que é PWM?

A modulação por largura de pulso é uma maneira de variar a quantidade de energia fornecida a uma carga alterando a largura dos pulsos em uma onda quadrada. Em um ciclo de PWM, o pulso pode estar no estado “ligado” (alto) por qualquer parte do ciclo e “desligado” (baixo) pelo restante. A relação entre o tempo “ligado” e o ciclo total é chamada de ciclo de trabalho. O ciclo de trabalho pode variar de 0 (sempre desligado) a 100% (sempre ligado).

Como funciona?

Para visualizar o funcionamento do PWM, imagine um interruptor sendo ligado e desligado rapidamente. Se ele for ligado apenas por um curto período de tempo e, em seguida, desligado pelo restante do ciclo, a carga recebe menos energia. Por outro lado, se o interruptor estiver ligado por um período mais longo, a carga recebe mais energia. A rapidez com que o interruptor é ligado e desligado é determinada pela frequência do PWM e a quantidade de tempo que permanece ligado é determinada pelo ciclo de trabalho.

Aplicações do PWM

  • Controle de Motores: PWM é amplamente utilizado para controlar a velocidade de motores DC. Variando o ciclo de trabalho, pode-se controlar a quantidade de energia que o motor recebe, e, consequentemente, sua velocidade.
  • LEDs: Para controlar o brilho de um LED, o PWM pode ser usado para variar a quantidade de energia fornecida ao LED. Isso é especialmente útil em aplicações de iluminação onde é necessário ajustar o brilho.
  • Fontes de Alimentação: Conversores DC-DC frequentemente usam PWM para controlar a saída de tensão, tornando-os mais eficientes.

Embora o PWM seja uma técnica simples, seu impacto e aplicabilidade são vastos. A capacidade de controlar precisamente a potência faz do PWM uma ferramenta indispensável em muitos campos da eletrônica.

Vantagens do Uso de PWM

O PWM oferece várias vantagens que o tornam preferido em muitas aplicações:

  • Eficiência Energética: Ao contrário de outras técnicas de controle que dissipam energia na forma de calor, o PWM controla a potência sem a necessidade de resistências variáveis, tornando-o muito eficiente.
  • Flexibilidade: O ciclo de trabalho e a frequência do PWM podem ser facilmente ajustados para atender às necessidades específicas de uma aplicação.
  • Simplicidade: A implementação do PWM é relativamente simples, mesmo em microcontroladores de baixo custo.

Desafios e Considerações ao Usar PWM

Apesar de suas muitas vantagens, existem algumas considerações a serem levadas em conta ao usar o PWM:

  • Ruído: O chaveamento constante pode gerar ruído elétrico, que pode interferir em outros componentes eletrônicos. Em alguns casos, é necessário usar filtros para mitigar esse problema.
  • Desgaste de Componentes: O uso contínuo de PWM pode causar um desgaste mais rápido em alguns componentes, especialmente em aplicações de alta potência.
  • Limitações de Frequência: Em dispositivos mais lentos, a frequência máxima do PWM pode ser limitada.

Conclusão

A Modulação por Largura de Pulso é uma técnica vital e amplamente utilizada em eletrônica, permitindo controle preciso sobre a potência entregue a uma carga. Suas aplicações vão desde a simples regulação do brilho de um LED até o controle de motores em sistemas robóticos complexos. Ao considerar sua implementação, é importante levar em conta tanto suas vantagens quanto seus desafios. No entanto, quando usado corretamente, o PWM pode ser uma ferramenta eficaz e eficiente em uma ampla variedade de aplicações eletrônicas.
