Introdução ao Controlador de Modulação de Largura de Pulso (PWM) em Modo de Tensão
A Modulação de Largura de Pulso (PWM, do inglês Pulse Width Modulation) é uma técnica amplamente utilizada na eletrônica para controlar a quantidade de energia entregue a um dispositivo. Ao variar a largura de pulso de um sinal digital, pode-se variar eficazmente a quantidade média de energia de um circuito. Esta técnica é frequentemente empregada em diversas aplicações, desde o controle de motores até a regulação de tensão em fontes de alimentação.
Como Funciona o PWM
O princípio básico do PWM é simples. Em vez de fornecer uma tensão constante a um dispositivo, envia-se uma série de pulsos. Ao ajustar a largura desses pulsos (o tempo que permanecem ligados), pode-se ajustar efetivamente a tensão média fornecida ao dispositivo. Por exemplo, se um pulso estiver ligado metade do tempo e desligado na outra metade, a tensão média fornecida será 50% da tensão máxima.
Imagine que você esteja usando um interruptor para acender uma lâmpada. Em vez de simplesmente ligar e desligar o interruptor, você começa a ligá-lo e desligá-lo rapidamente. Se você ligar o interruptor apenas brevemente a cada ciclo, a lâmpada ficará mais fraca. Se você deixá-lo ligado por mais tempo em cada ciclo, a lâmpada ficará mais brilhante. Esta é a ideia básica por trás do PWM.

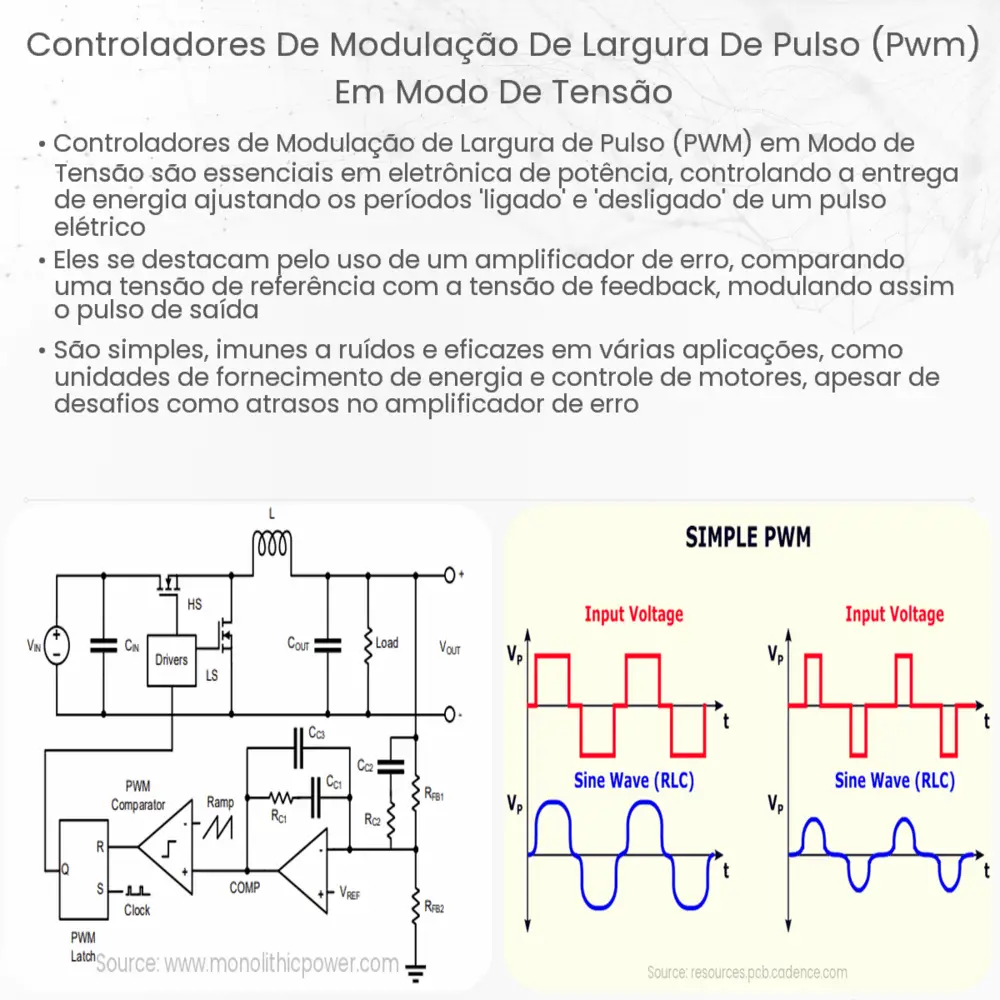

Controlador PWM em Modo de Tensão
O controlador PWM em modo de tensão é uma configuração em que o sinal PWM é usado para regular a tensão de saída de um dispositivo. O objetivo é manter a tensão de saída em um valor desejado, independentemente das variações na tensão de entrada ou na carga conectada. Isso é feito através do ajuste contínuo da largura do pulso em resposta às mudanças nas condições de operação.
O feedback é um componente crítico nesse processo. Um sensor monitora a tensão de saída e a compara com um valor de referência. Se a tensão de saída começar a desviar desse valor de referência, o controlador ajusta a largura do pulso para corrigir a discrepância. Esse método de controle é altamente eficaz e permite que sistemas eletrônicos operem com grande estabilidade e precisão.
Aplicações Práticas do Controlador PWM em Modo de Tensão
O controlador PWM em modo de tensão é fundamental em uma série de aplicações. Algumas destas incluem:
- Fontes de Alimentação Switching: Estas fontes usam PWM para controlar a tensão de saída e garantir que permaneça estável, independentemente das flutuações na carga ou na tensão de entrada.
- Controle de Motores: Muitos sistemas de controle de motor, como servomotores e motores brushless DC, utilizam a modulação PWM para ajustar a velocidade e a posição do motor.
- Sistemas de Iluminação: O PWM é usado para ajustar o brilho de LEDs e outras fontes de luz, permitindo a dimmerização eficaz sem alterar a cor ou a qualidade da luz.
- Comunicações: Em alguns sistemas de comunicação, o PWM é utilizado para codificar informações.
Vantagens e Desafios do Controlador PWM em Modo de Tensão
Utilizar PWM em modo de tensão apresenta diversas vantagens. A técnica permite um controle preciso da tensão de saída, reduz o desperdício de energia e permite uma resposta rápida a alterações nas condições de operação. Além disso, os controladores PWM são geralmente compactos, tornando-os adequados para dispositivos eletrônicos de pequena escala.
No entanto, também existem desafios. A geração de sinais PWM pode resultar em ruído elétrico, que pode interferir em outros componentes do circuito. Além disso, a eficiência do PWM pode ser reduzida em certas condições, especialmente quando a largura do pulso é muito curta ou muito longa.
Conclusão
O controlador de Modulação de Largura de Pulso em modo de tensão é uma ferramenta essencial na eletrônica moderna, oferecendo um meio preciso e eficiente de controlar a tensão e a energia em diversos sistemas. Suas aplicações vão desde o controle de motores até a regulação de fontes de alimentação, mostrando sua versatilidade e importância. Apesar dos desafios associados, os benefícios oferecidos pelo PWM em modo de tensão garantem sua contínua popularidade e uso em inovações eletrônicas futuras.
