Introdução aos Circuitos Seguidores de Tensão
Os circuitos seguidores de tensão, frequentemente conhecidos como “buffers de tensão” ou simplesmente “seguidores”, desempenham um papel vital em sistemas eletrônicos. Eles atuam como interfaces entre diferentes partes de um circuito, garantindo que a tensão de saída siga exatamente a tensão de entrada sem carregar a fonte. Neste artigo, vamos explorar o conceito, a operação e as aplicações desses circuitos.
O que é um Seguidor de Tensão?
Um seguidor de tensão é um tipo de circuito que fornece uma saída que é quase idêntica à sua entrada. Ou seja, a tensão de saída (Vout) é essencialmente igual à tensão de entrada (Vin). Ele não amplifica nem atenua o sinal; apenas “segue” a entrada.
Como Funciona?

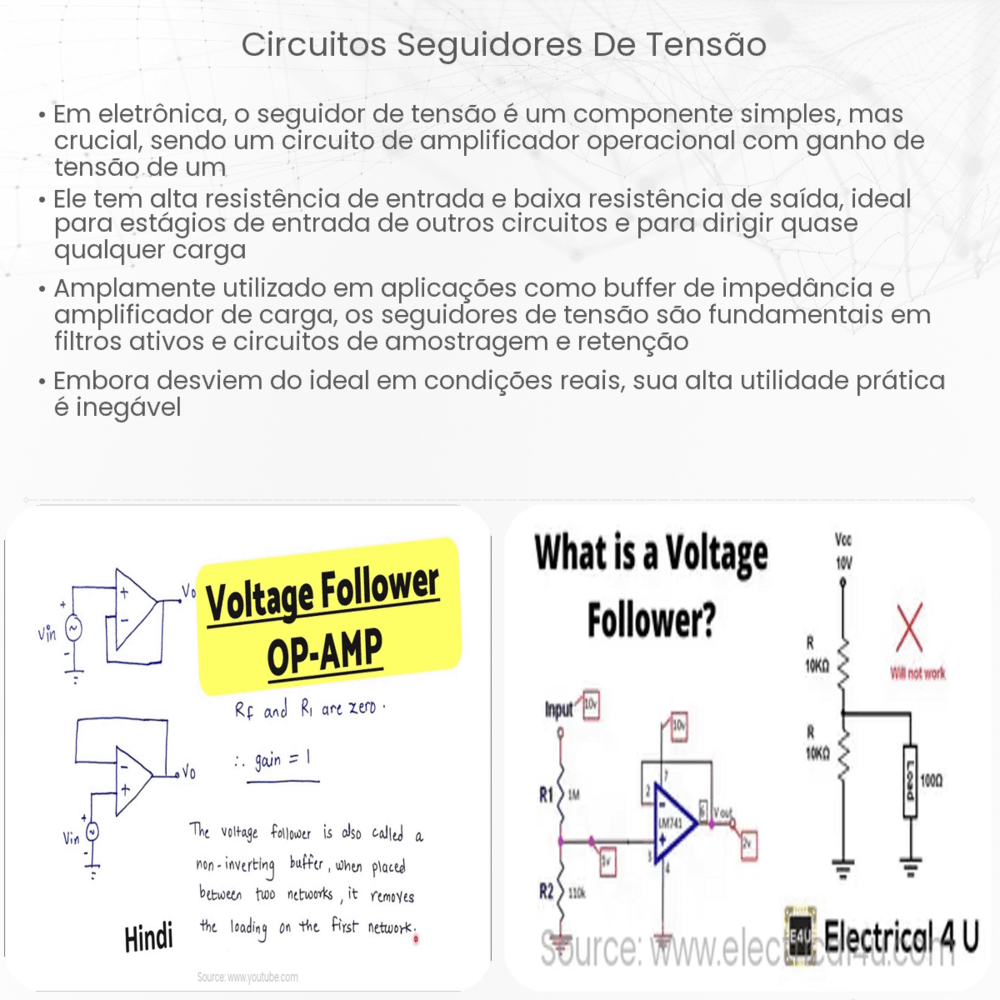

O seguidor de tensão mais comum é baseado em amplificadores operacionais (op-amp). No modo seguidor, o op-amp é conectado em malha fechada, com a saída conectada diretamente à entrada inversora. A entrada não inversora recebe o sinal de entrada. Devido à alta impedância de entrada do op-amp e à baixa impedância de saída, o seguidor é ideal para acoplar estágios em circuitos onde é desejável evitar a carga sobre a estágio anterior.
Por que usar um Seguidor de Tensão?
- Impedância de Entrada Alta: Um dos principais benefícios do seguidor de tensão é sua alta impedância de entrada. Isso significa que ele pode aceitar um sinal sem basicamente carregar a fonte do sinal. Isso é útil em aplicações onde a fonte tem uma impedância de saída alta.
- Impedância de Saída Baixa: O seguidor de tensão tem uma baixa impedância de saída, o que é útil para alimentar cargas que requerem uma corrente maior.
- Isolamento: Esses circuitos podem servir como um isolamento entre dois estágios de um sistema, garantindo que o desempenho de um estágio não afete o próximo.
Em resumo, os seguidores de tensão são ferramentas valiosas em design eletrônico, fornecendo isolamento e eficiência ao transferir sinais de um ponto para outro em um circuito.
Aplicações dos Circuitos Seguidores de Tensão
Devido às suas características distintas, os seguidores de tensão são encontrados em uma variedade de aplicações:
- Fontes de Alimentação: Eles podem ser utilizados em estágios de saída de fontes de alimentação para oferecer uma tensão estável e isolar o regulador da carga.
- Sistemas de Áudio: Em equipamentos de áudio, como mixers e amplificadores, os seguidores de tensão garantem que o sinal seja transmitido com a mínima distorção e perda.
- Conversores A/D e D/A: São utilizados para isolar estágios em conversores analógico-digitais e digitais-analógicos, assegurando precisão na conversão.
Considerações ao Projetar com Seguidores de Tensão
Apesar de sua simplicidade aparente, há algumas considerações a serem levadas em conta ao usar ou projetar com seguidores de tensão:
- O amplificador operacional escolhido deve ter características que se alinham com a aplicação desejada. Por exemplo, se o ruído é uma preocupação, um op-amp de baixo ruído deve ser selecionado.
- Embora a impedância de entrada de um seguidor de tensão baseado em op-amp seja alta, ela não é infinita. Portanto, é essencial verificar a adequação para a aplicação específica.
- A resposta em frequência do seguidor deve ser suficiente para a largura de banda do sinal a ser processado.
Conclusão
Os circuitos seguidores de tensão desempenham um papel fundamental em muitas aplicações eletrônicas, oferecendo uma interface eficaz entre diferentes estágios de um sistema. Eles garantem uma transferência de sinal eficiente e isolada, com mínima interferência ou perda. Compreender seu funcionamento, benefícios e limitações é essencial para qualquer engenheiro ou entusiasta da eletrônica que deseja otimizar o desempenho de seus designs. Através da escolha correta e aplicação apropriada, os seguidores de tensão continuarão a ser uma ferramenta valiosa no mundo eletrônico.
