Circuitos de sintonização indutiva

Artigo abrangente sobre circuitos de sintonização indutiva, abordando princípios básicos, aplicações e técnicas de otimização em eletrônica moderna.

Introdução aos Circuitos de Sintonização Indutiva

Os circuitos de sintonização indutiva são uma parte fundamental da eletrônica moderna e têm desempenhado um papel crucial na evolução da comunicação sem fio. Esses circuitos são amplamente utilizados em rádios, televisores e muitos outros dispositivos eletrônicos. Eles permitem que um dispositivo selecione ou “sintonize” um canal ou frequência específica de um espectro mais amplo de frequências.

Princípios Básicos

Um circuito de sintonização indutiva, como o nome sugere, se baseia nas propriedades de indutores em combinação com outros componentes, como capacitores. O objetivo principal é criar um circuito ressonante, cuja frequência de ressonância pode ser ajustada variando-se os valores dos componentes.

• Indutor: Componente eletrônico que armazena energia no campo magnético ao seu redor quando uma corrente flui através dele. A quantidade de energia armazenada depende do valor da indutância (L).
• Capacitor: Componente que armazena energia no campo elétrico. A quantidade de energia armazenada depende do valor da capacitância (C).

Quando conectados em série ou paralelo, indutores e capacitores podem formar um circuito LC, cuja frequência de ressonância é dada por:

f_r = 1 / (2 * π * √(L * C))

Aplicações dos Circuitos de Sintonização Indutiva

Devido à sua capacidade de se sintonizar em uma frequência específica, os circuitos de sintonização indutiva têm várias aplicações práticas:

1. Rádios AM/FM: Os circuitos de sintonização permitem que os rádios selecionem estações específicas de um amplo espectro de frequências disponíveis.
2. Televisores: Semelhante aos rádios, os televisores usam circuitos de sintonização para selecionar canais específicos.
3. Equipamentos de Comunicação: Em dispositivos de comunicação, a capacidade de sintonizar uma frequência específica é crucial para evitar interferências e garantir a transmissão clara de informações.

Os circuitos de sintonização não se limitam apenas a esses exemplos. Eles são fundamentais em muitas outras áreas da eletrônica e da comunicação.

No próximo segmento, discutiremos a operação detalhada dos circuitos de sintonização indutiva, suas variações e técnicas de otimização.

Operação Detalhada e Otimização

Os circuitos de sintonização indutiva operam com base no fenômeno de ressonância. Quando um circuito LC é alimentado por uma fonte de frequência variável, há um ponto onde a reatância indutiva é exatamente oposta à reatância capacitiva. Neste ponto, o circuito ressoa na sua frequência natural, e isso é o que permite a sintonização.

Variações do Circuito de Sintonização

Existem várias variações de circuitos de sintonização indutiva, dependendo do design e da aplicação específica:

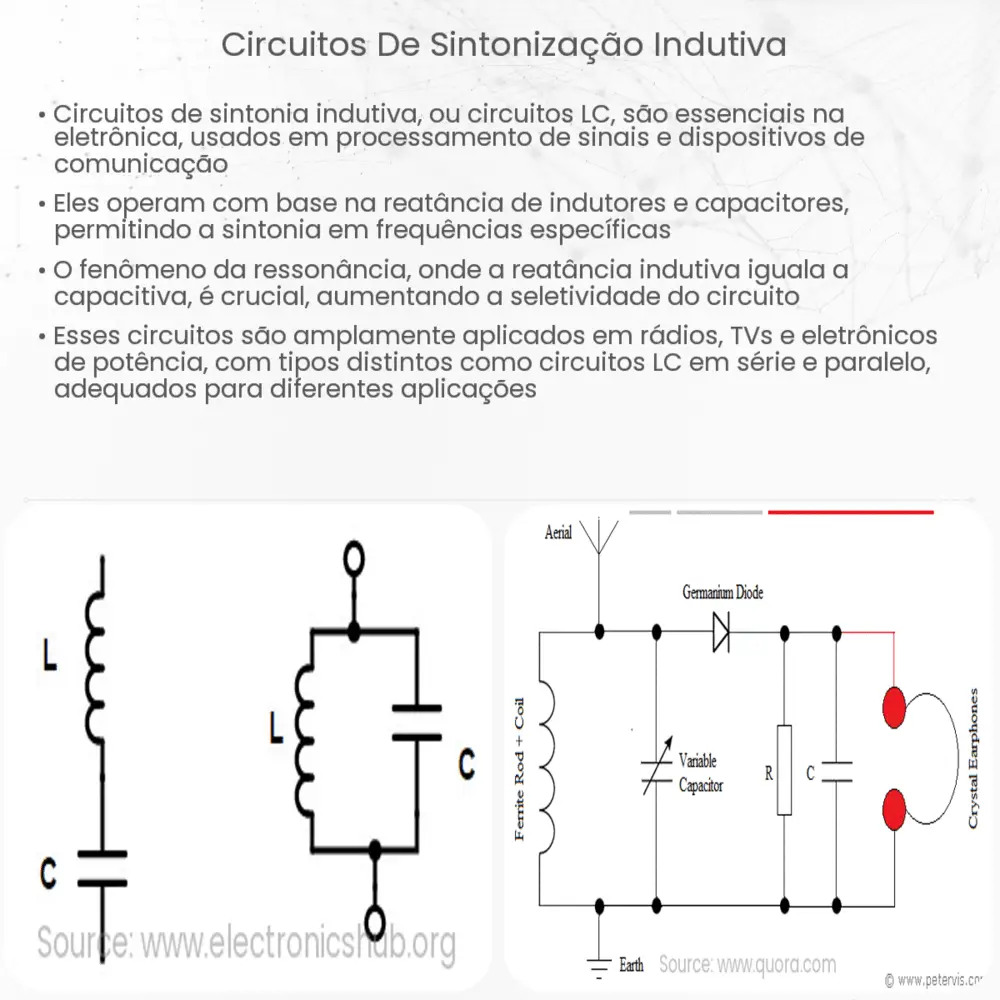

• Série LC: Aqui, o indutor e o capacitor estão em série. A frequência de ressonância é onde a reatância indutiva e capacitiva se cancelam mutuamente.
• Paralelo LC: Nesta configuração, o indutor e o capacitor estão em paralelo. É frequentemente usado em circuitos de antena devido à sua alta seletividade e capacidade de sintonizar precisamente a uma frequência desejada.

Técnicas de Otimização

Para obter o máximo desempenho dos circuitos de sintonização indutiva, várias técnicas de otimização podem ser empregadas:

1. Componentes de Alta Qualidade: Utilizar indutores e capacitores de alta qualidade pode resultar em um fator Q mais elevado, o que significa uma melhor seletividade e menos perdas no circuito.
2. Ajuste Fino: Em muitas aplicações, é benéfico ter um meio de ajustar a indutância ou a capacitância, seja através de um capacitor variável ou de um núcleo móvel no indutor.
3. Desenho de Placa Cuidadoso: Evitar a proximidade de outros componentes ou trilhas que possam interferir com o circuito de sintonização é crucial para o desempenho otimizado.

Conclusão

Os circuitos de sintonização indutiva são pilares na eletrônica e nas comunicações, permitindo a seleção precisa de frequências em uma variedade de dispositivos. Através do entendimento de seus princípios de funcionamento e da implementação de técnicas de otimização, é possível desenvolver sistemas mais eficientes e precisos. Seja na rádio de um automóvel ou em equipamentos de comunicação de ponta, esses circuitos continuam a ser fundamentais para a nossa vida diária conectada.
