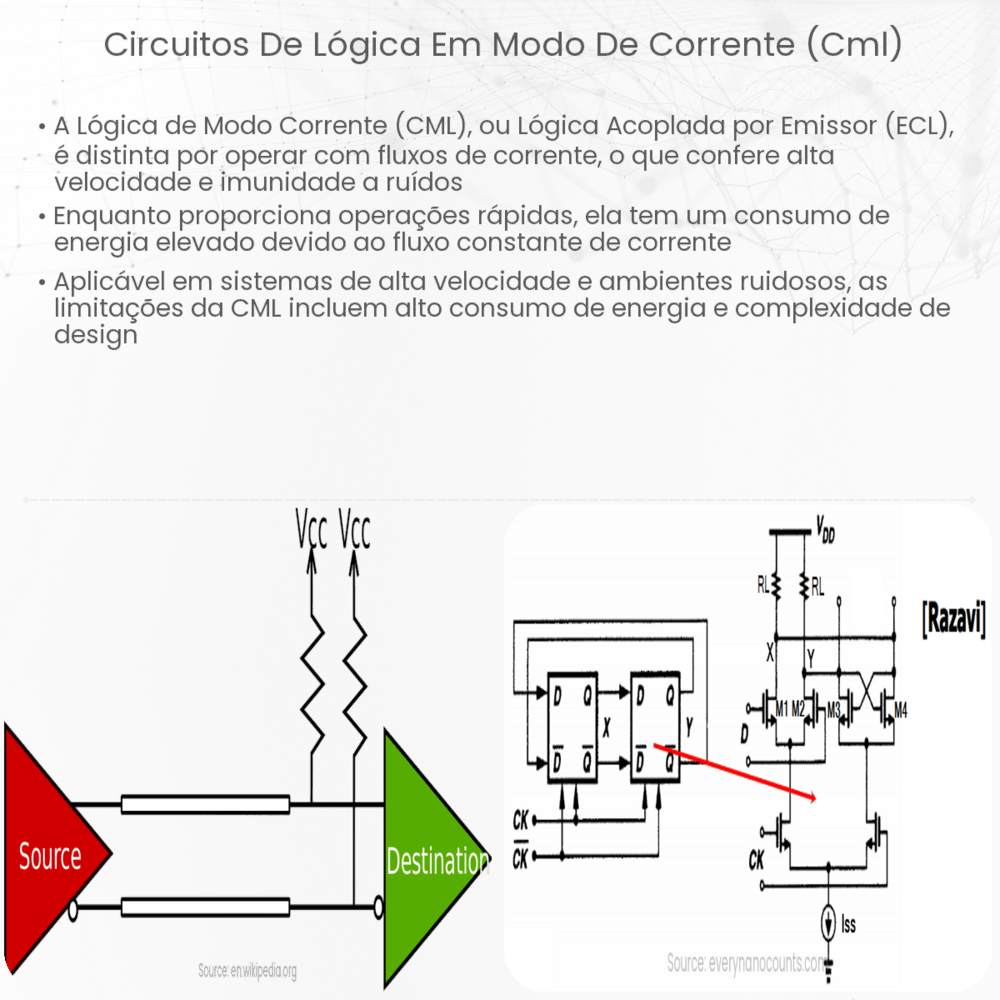

O Que São Circuitos de Lógica em Modo de Corrente (CML)?
Os Circuitos de Lógica em Modo de Corrente (CML, do inglês “Current Mode Logic”) representam uma classe importante de circuitos digitais de alta velocidade. Ao contrário dos tradicionais circuitos de lógica baseados em tensão, os CML operam utilizando corrente como variável principal.
Funcionamento dos CML
A base do funcionamento dos CML é a transmissão de informações por meio de diferenças de corrente. Geralmente, um par diferencial de transistores é usado para gerar ou detectar essas diferenças de corrente. Quando a diferença de corrente é detectada, os circuitos de saída reagem mudando o estado lógico da saída.
Vantagens do Uso de CML
- Velocidade: Os CML são conhecidos por suas altas velocidades de operação. Eles são frequentemente usados em aplicações onde a velocidade é essencial, como em sistemas de comunicação de alta velocidade.
- Imunidade a Ruído: Como os CML operam com base em diferenças de corrente e não em níveis absolutos de tensão, eles são menos suscetíveis a variações de tensão e ruído.
- Consumo de Energia: Embora os CML tendam a consumir mais corrente estática em comparação com outros tipos de circuitos lógicos, seu consumo dinâmico pode ser otimizado para ser eficiente.
Desvantagens e Limitações
Assim como qualquer tecnologia, os CML têm suas desvantagens e limitações. Uma das principais é o seu maior consumo de corrente estática, que pode não ser adequado para aplicações com restrições de consumo de energia. Além disso, a necessidade de componentes adicionais, como resistores de carga, pode aumentar a complexidade e o custo do circuito.
Aplicações dos CML
Devido às suas características distintas, os CML encontram aplicações em várias áreas. Eles são particularmente úteis em sistemas que requerem alta velocidade e precisão, como processamento de sinais digitais, sistemas de comunicação, e interfaces de alta velocidade.
Na próxima seção, aprofundaremos o design e a operação dos CML, discutindo também algumas variantes e técnicas de otimização.
Design e Operação dos CML
O design de um circuito CML tipicamente envolve a utilização de transistores bipolares ou MOSFETs. Os pares diferenciais de transistores desempenham um papel crucial na detecção de diferenças de corrente. Os valores de resistência nos circuitos CML são cuidadosamente escolhidos para garantir a corrente adequada através do circuito e para assegurar uma resposta rápida.
O processo de design muitas vezes requer uma análise minuciosa das características do transistor e uma compreensão clara dos requisitos do circuito, como faixa de operação, velocidade e consumo de energia.
Variantes e Técnicas de Otimização
Com o avanço da tecnologia, várias variantes dos circuitos CML foram desenvolvidas para atender a requisitos específicos. Algumas destas variantes incluem:
- CML Diferencial: Utiliza dois pares diferenciais para melhorar a imunidade ao ruído e a precisão.
- CML de Baixo Consumo: Modificações no design tradicional do CML são feitas para reduzir o consumo de energia, tornando-o adequado para aplicações alimentadas por bateria.
- CML com Feedback: Uma técnica que reintroduz a saída do circuito de volta à entrada, permitindo uma estabilização melhorada e características de operação otimizadas.
Além dessas variantes, muitas técnicas de otimização estão sendo pesquisadas e aplicadas para melhorar o desempenho dos circuitos CML em termos de velocidade, consumo de energia e área do circuito.
Conclusão
Os Circuitos de Lógica em Modo de Corrente (CML) têm desempenhado um papel fundamental na evolução dos sistemas eletrônicos de alta velocidade. Com suas vantagens inerentes em termos de velocidade e imunidade ao ruído, eles encontraram uma vasta gama de aplicações. No entanto, como qualquer tecnologia, eles vêm com desafios que precisam ser superados. O contínuo desenvolvimento e aprimoramento dos designs CML, juntamente com as variantes e técnicas de otimização, certamente garantirão sua relevância e aplicação em futuras inovações tecnológicas.
