Exploração detalhada do Controle em Modo de Corrente (CMC) na eletrônica de potência, abordando seus princípios, vantagens e aplicações essenciais.

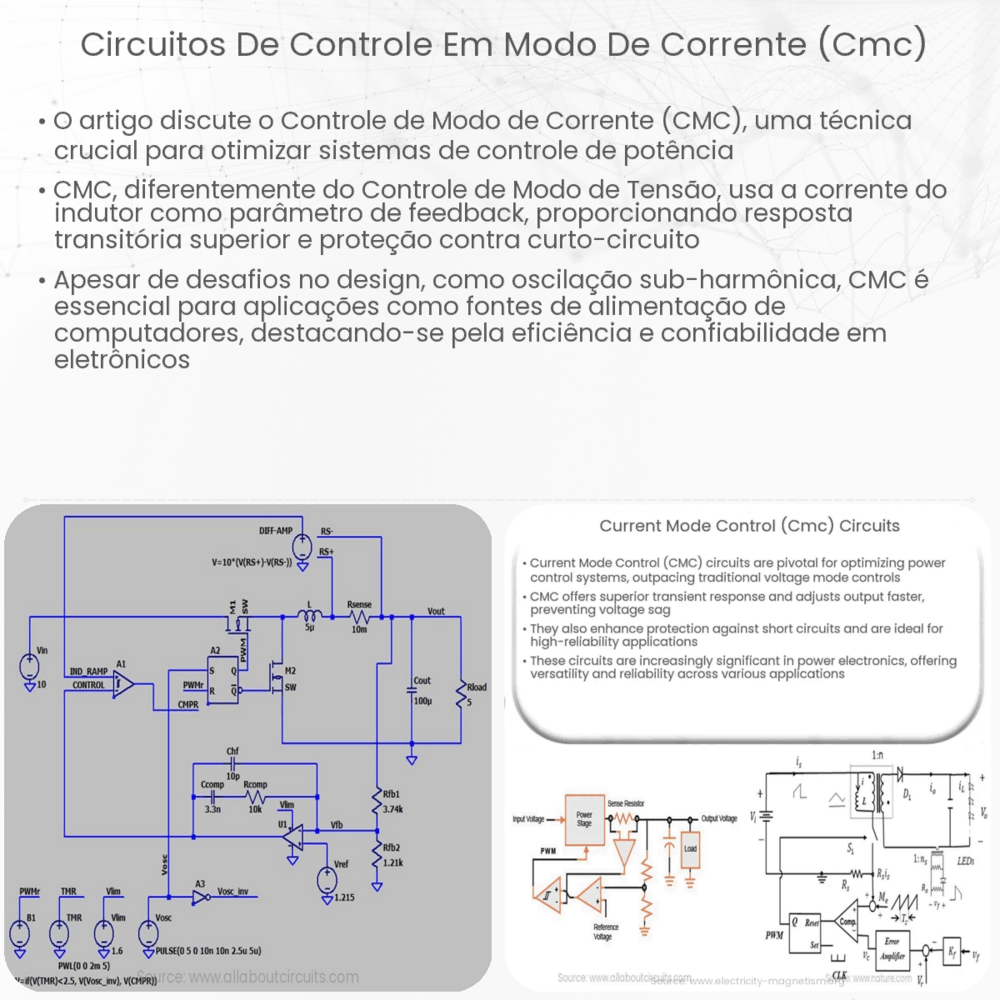

Introdução a Circuitos de Controle em Modo de Corrente (CMC)
O controle em modo de corrente (CMC) tem ganhado destaque no campo da eletrônica de potência devido à sua capacidade de regular com precisão a corrente que flui através de um circuito. Este método de controle é fundamental em várias aplicações, incluindo fontes de alimentação comutadas, conversores DC-DC e sistemas de acionamento de motor.
O que é Controle em Modo de Corrente?
Em sua essência, o CMC é uma técnica que regula diretamente a corrente em um circuito, em vez de regular a tensão, como acontece no controle em modo de tensão (CMV). Ao controlar a corrente, é possível obter uma resposta dinâmica rápida e uma excelente regulação, especialmente em sistemas que têm variações rápidas de carga ou condições de operação.
Vantagens do CMC
- Resposta Rápida: Os circuitos CMC são conhecidos por sua capacidade de responder rapidamente a mudanças nas condições de carga, tornando-os ideais para aplicações que exigem uma resposta dinâmica veloz.
- Estabilidade: Em situações em que a carga ou a entrada variam, o CMC mantém a corrente estável, ajudando a proteger os componentes do circuito e garantir uma operação confiável.
- Proteção contra sobrecorrente: Como o CMC monitora e regula ativamente a corrente, ele pode oferecer uma proteção inerente contra sobrecorrentes, reduzindo o risco de danos aos componentes.
Princípios Básicos de Funcionamento
No núcleo de um circuito CMC está um laço de feedback que monitora a corrente que flui através de um determinado caminho e compara essa corrente com um valor de referência. Se a corrente medida se desviar do valor de referência, o controlador ajusta a operação do circuito para trazer a corrente de volta ao valor desejado. Por exemplo, em um conversor DC-DC operando em CMC, o ciclo de trabalho do interruptor principal é ajustado para regular a corrente que flui através da indutância do conversor.
Em muitas aplicações de eletrônica de potência, o CMC opera em uma topologia de “histerese” ou “PWM de largura de banda fixa”. Isso significa que a corrente é controlada para oscilar dentro de uma banda de histerese ao redor do valor de referência, garantindo um controle preciso e uma operação estável.
Aplicações Comuns do CMC
O CMC é frequentemente utilizado em:
- Fontes de alimentação comutadas
- Conversores DC-DC
- Acionamentos de motor
Estas aplicações se beneficiam da capacidade do CMC de fornecer controle preciso e resposta rápida, especialmente em face de variações de carga.
Considerações Importantes sobre o CMC
Ao implementar o CMC em projetos de eletrônica de potência, existem várias considerações que devem ser levadas em conta:
- Seleção do Sensor de Corrente: A precisão e a velocidade do sensor de corrente são fundamentais para o desempenho do sistema CMC. Sensores de corrente de efeito Hall e resistores shunt são comumente usados, cada um com suas vantagens e desvantagens.
- Compensação: Assim como em outros sistemas de controle, o laço de feedback do CMC precisa ser adequadamente compensado para garantir estabilidade e desempenho desejado.
- Limitações: Enquanto o CMC oferece controle preciso e rápido, ele pode ser mais complexo e requerer componentes adicionais quando comparado ao CMV, o que pode afetar o custo e o tamanho do circuito.
Conclusão
O Controle em Modo de Corrente (CMC) tem se mostrado uma ferramenta valiosa para a eletrônica de potência, oferecendo vantagens significativas em termos de resposta rápida, estabilidade e proteção. Contudo, como qualquer técnica de controle, a implementação bem-sucedida do CMC requer uma compreensão profunda de seus princípios e uma atenção cuidadosa aos detalhes do design. Para engenheiros e projetistas, familiarizar-se com o CMC e suas nuances pode abrir novas possibilidades para melhorar o desempenho e a confiabilidade de seus sistemas eletrônicos.
