Explore os arranjos de transistores Darlington: seu funcionamento, vantagens, desvantagens e aplicações comuns no mundo da eletrônica.

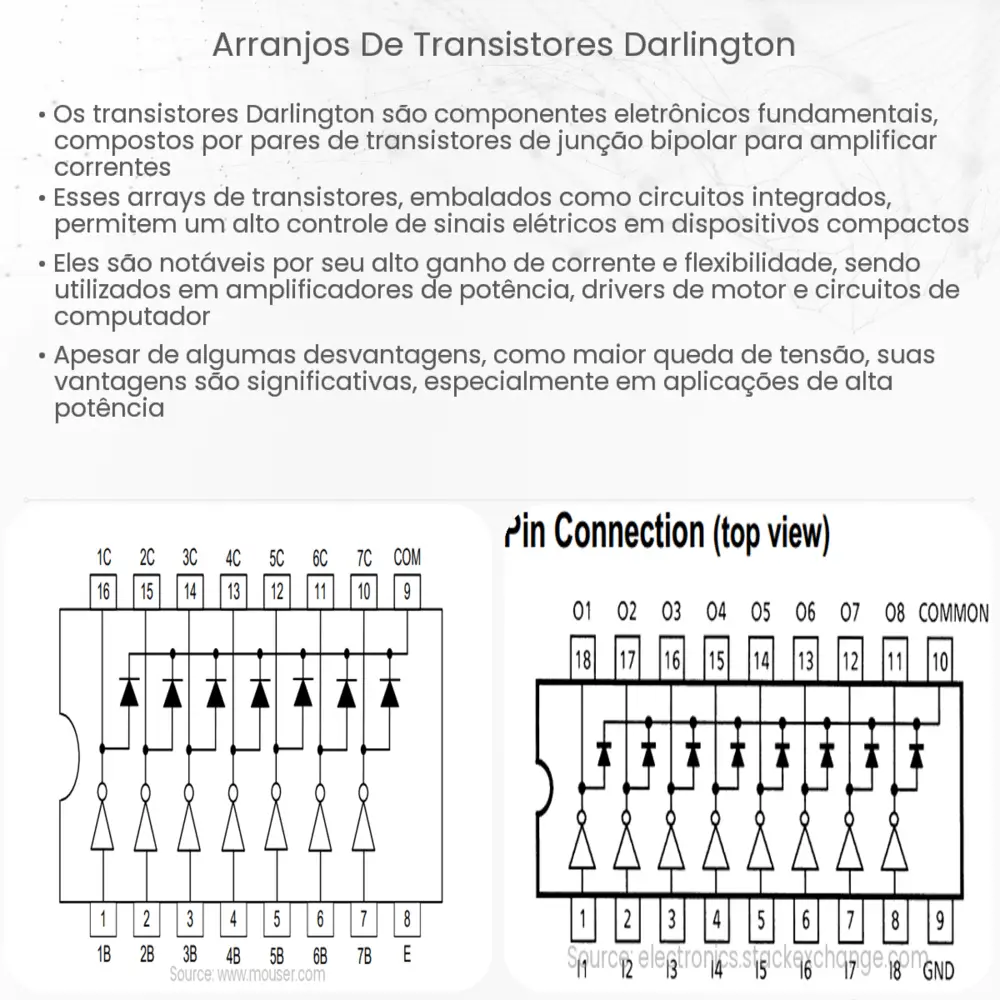

Arranjos de Transistores Darlington
Os arranjos de transistores Darlington, frequentemente referidos como configurações Darlington ou simplesmente pares Darlington, são circuitos eletrônicos muito úteis e poderosos, utilizados para amplificar a corrente elétrica. Esse arranjo consiste em dois transistores bipolares conectados de forma que a corrente emitida pelo primeiro é amplificada pelo segundo.
Funcionamento Básico
O conceito central por trás dos pares Darlington é bastante simples. Quando um pequeno sinal de entrada é aplicado ao primeiro transistor, ele amplifica esse sinal. A corrente amplificada do coletor do primeiro transistor alimenta a base do segundo transistor, amplificando ainda mais a corrente de saída. Essa concatenação de amplificação permite que os arranjos Darlington atinjam ganhos de corrente muito altos com dois transistores.
Vantagens da Configuração Darlington
- Alto ganho de corrente: Uma das principais vantagens é o alto ganho de corrente. Isso é especialmente útil em aplicações que necessitam de uma alta amplificação de corrente com um sinal de entrada muito pequeno.
- Simplicidade: Apesar de envolver dois transistores, a configuração é relativamente simples e direta para projetar e implementar em circuitos.
- Versatilidade: Pode ser utilizada em uma variedade de aplicações, desde amplificadores de áudio a interruptores eletrônicos.
Desvantagens e Considerações
Como todo circuito eletrônico, os pares Darlington não estão isentos de desvantagens. Uma consideração importante é que eles têm uma queda de tensão maior entre a base e o emissor em comparação com um único transistor. Isso se deve à adição das tensões VBE dos dois transistores. Além disso, eles podem não ser adequados para aplicações de alta frequência devido ao atraso acumulado nas camadas dos dois transistores.
Aplicações Comuns
Devido ao seu alto ganho de corrente e capacidade de amplificação, os arranjos de transistores Darlington encontram uso em diversas áreas. Eles são frequentemente utilizados em amplificadores de áudio, circuitos de controle motor e em algumas configurações de fontes de alimentação reguladas.
Compreender a funcionalidade e as aplicações do par Darlington é essencial para qualquer entusiasta ou profissional de eletrônica. No entanto, como qualquer componente, é crucial entender suas limitações e adequar sua utilização conforme necessário.
Compondo o Par Darlington
Construir um par Darlington é uma tarefa relativamente simples. Geralmente, usa-se dois transistores NPN ou PNP. No arranjo NPN, a saída do coletor do primeiro transistor (T1) é conectada à base do segundo transistor (T2). O sinal de entrada é aplicado à base de T1, enquanto a saída amplificada é retirada do coletor de T2.
Variantes Comerciais
Para aqueles que não desejam montar seu próprio par Darlington a partir de transistores individuais, existem variantes comerciais disponíveis. Estes componentes integrados já contêm os transistores em uma única cápsula, otimizando o espaço e garantindo um desempenho confiável. Exemplos populares incluem o TIP120 e o TIP125.
Considerações ao Utilizar o Par Darlington
- Proteção contra sobretensão: Dada a sensibilidade dos transistores, é prudente adicionar diodos de proteção para evitar danos causados por picos de tensão.
- Dispersão térmica: Com dois transistores trabalhando em conjunto, a geração de calor pode ser uma preocupação. Portanto, é aconselhável considerar medidas de dissipação térmica, como a utilização de dissipadores de calor, especialmente em aplicações de alta potência.
- Configuração do circuito: Embora o arranjo Darlington seja poderoso, ele não é sempre a melhor opção para todas as aplicações. É importante avaliar se o ganho de corrente e as características do par são adequados para o propósito pretendido.
Conclusão
Os arranjos de transistores Darlington são ferramentas valiosas no mundo da eletrônica, oferecendo amplificação de corrente substancial com uma configuração relativamente simples. Seja para amplificar sinais em aplicações de áudio, controlar motores ou qualquer outro uso, eles têm provado ser indispensáveis. No entanto, como qualquer ferramenta, é fundamental entender suas características, vantagens e limitações para aplicá-las de forma eficaz. Com a devida atenção aos detalhes e compreensão de suas especificidades, os pares Darlington continuarão a ser uma escolha popular entre os entusiastas e profissionais da eletrônica.
