Introdução à Antena Yagi-Uda
A antena Yagi-Uda, comumente referida simplesmente como “antena Yagi”, é uma das antenas direcionais mais populares e amplamente utilizadas em diversas aplicações de radiofrequência. Desenvolvida nos anos 1920 pelos engenheiros japoneses Shintaro Uda e Hidetsugu Yagi, essa antena é reconhecida por sua estrutura única e capacidade de proporcionar ganho significativo em uma direção específica.

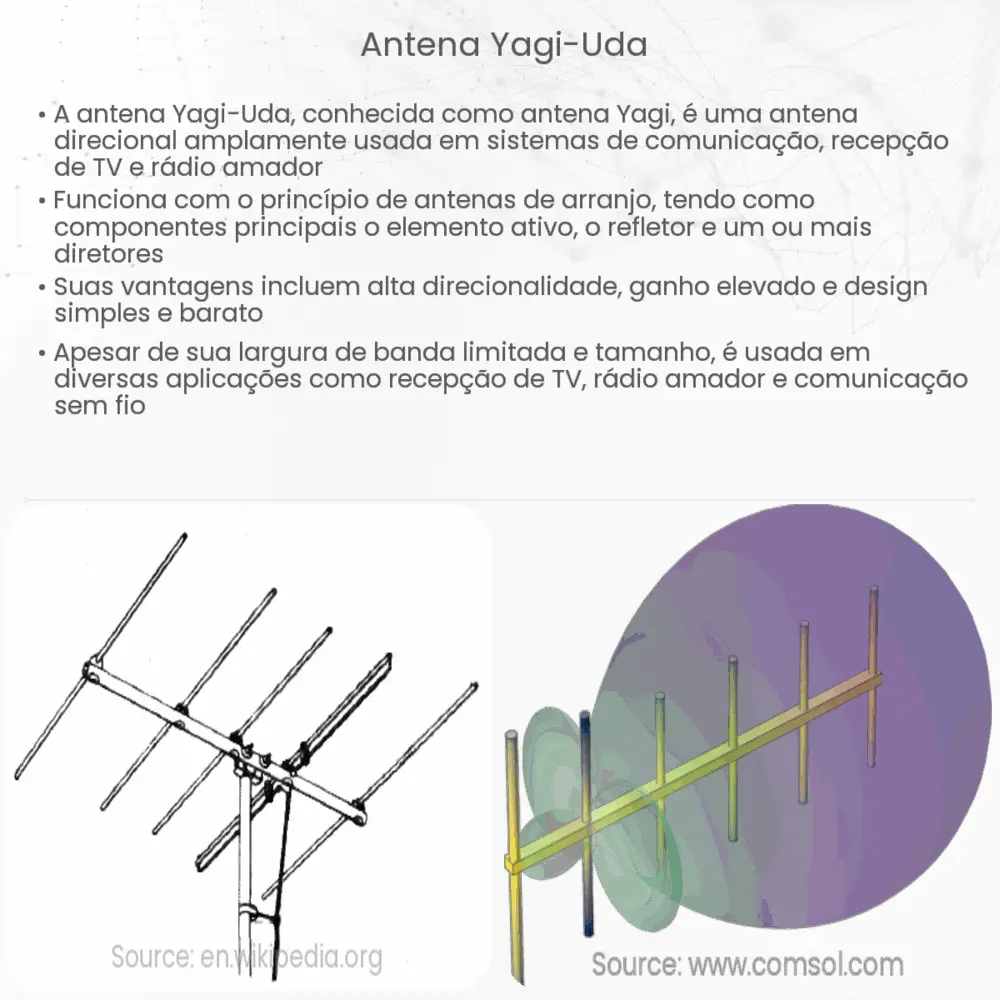

Estrutura Básica
A antena Yagi-Uda é composta principalmente por três tipos de elementos: o elemento alimentador (ou elemento ativo), os diretores e o refletor. Esses elementos são tipicamente varas metálicas alinhadas paralelamente em um suporte, com cada elemento tendo um propósito específico na operação da antena:
- Elemento Alimentador: Este é o único elemento da antena que é alimentado diretamente pelo transmissor ou conectado ao receptor. É através deste que a energia é irradiada ou recebida.
- Refletor: Posicionado atrás do elemento alimentador, o refletor é ligeiramente mais longo que o elemento alimentador. Seu principal propósito é refletir as ondas eletromagnéticas, aumentando a direcionalidade da antena na direção oposta.
- Diretores: Estes são elementos posicionados à frente do elemento alimentador e são geralmente mais curtos que o mesmo. Os diretores ajudam a focar e direcionar a energia irradiada, proporcionando assim maior ganho na direção desejada.
Princípio de Funcionamento
O funcionamento da antena Yagi-Uda é baseado na interferência construtiva e destrutiva das ondas. Quando uma onda é irradiada pelo elemento alimentador, os diretores e o refletor interagem com essa onda, criando padrões de interferência. O refletor reflete a onda de volta, enquanto os diretores a guiam e focam na direção desejada. Esta combinação resulta em um feixe de energia concentrado e direcional, maximizando o alcance e a eficiência da antena.
A configuração e o número de diretores podem variar dependendo da aplicação específica e da frequência desejada. Porém, em geral, quanto mais diretores uma antena Yagi possui, maior será seu ganho e direcionalidade.
Aplicações Comuns
Devido à sua capacidade de focar energia em uma direção específica, a antena Yagi-Uda é frequentemente usada em sistemas de comunicação ponto a ponto, como televisão terrestre, rádio amador e muitas outras aplicações onde a direcionalidade é crucial. Eles são especialmente úteis em áreas onde é necessário superar obstáculos ou interferências.
[Continua…]
Vantagens e Desvantagens
A antena Yagi-Uda possui várias vantagens que a tornam atraente para muitas aplicações:
- Alto Ganho: Uma das maiores vantagens é seu ganho direcional significativo. Isso permite que a antena transmita ou receba sinais mais fortes na direção desejada.
- Design Simples: A estrutura básica da antena Yagi é relativamente simples, tornando-a fácil de construir e instalar.
- Custo-Benefício: Devido à sua simplicidade e eficácia, a antena Yagi oferece um excelente retorno sobre o investimento.
- Flexibilidade de Design: A antena pode ser adaptada para operar em diversas faixas de frequência, alterando-se o comprimento e o espaçamento dos elementos.
Contudo, também existem algumas desvantagens associadas:
- Largura de Banda Limitada: A antena Yagi-Uda tem uma largura de banda relativamente estreita, o que significa que é melhor otimizada para uma frequência específica ou um pequeno intervalo de frequências.
- Tamanho: Dependendo da frequência desejada, a antena pode ser fisicamente grande, o que pode ser um problema para algumas aplicações ou locais de instalação.
Conclusão
A antena Yagi-Uda, com sua estrutura distinta e características direcionais, continua a ser uma escolha favorita para muitas aplicações de radiofrequência. Seu design simples, combinado com a capacidade de fornecer ganho significativo, a torna uma ferramenta valiosa em muitos sistemas de comunicação. Ao considerar a implementação de uma antena Yagi, é importante pesar suas vantagens e desvantagens em relação às necessidades específicas do projeto ou aplicação. Independentemente das limitações, a contribuição histórica e contínua desta antena ao campo das comunicações não pode ser subestimada.
