Antena de Patch: Uma Visão Geral
As antenas desempenham um papel crucial na comunicação sem fio, convertendo sinais elétricos em ondas eletromagnéticas e vice-versa. A antena de patch, também conhecida como antena microstrip, é uma das antenas mais populares utilizadas em várias aplicações, como comunicações via satélite, radares e telefonia móvel.
O que é uma Antena de Patch?

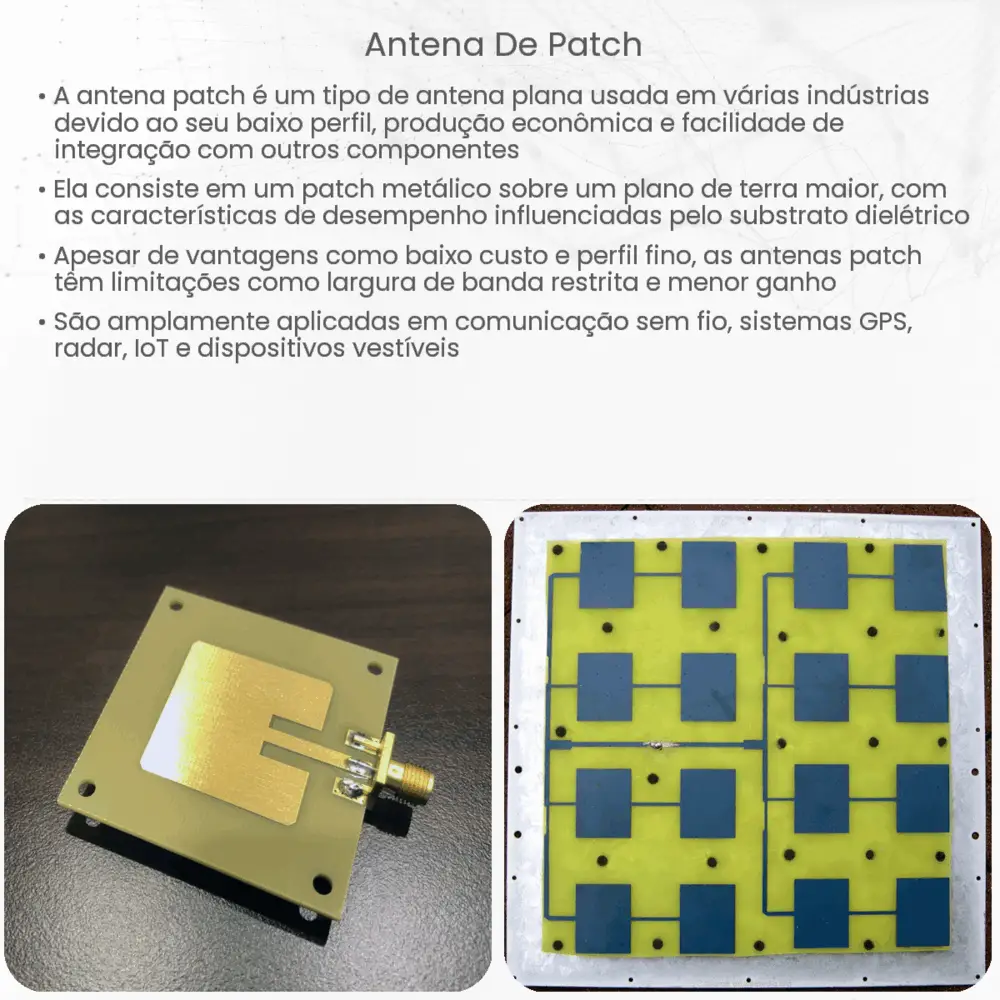

Uma antena de patch é constituída por uma camada condutora fina, geralmente em forma de retângulo, montada sobre um substrato dielétrico, com outra camada condutora na parte inferior servindo como plano de terra. A alimentação é geralmente feita por uma linha microstrip ou por uma sonda coaxial, dependendo da aplicação específica.
Principais Características
- Forma compacta: Devido ao seu design plano e fino, estas antenas podem ser facilmente integradas em dispositivos e sistemas.
- Ampla largura de banda: Podem ser projetadas para operar em várias frequências, desde UHF até micro-ondas.
- Design simples: A fabricação da antena de patch é relativamente simples, tornando-a uma opção econômica para muitas aplicações.
Funcionamento e Resonância
A operação da antena de patch baseia-se no princípio da ressonância. Quando a antena é alimentada por um sinal na sua frequência de ressonância, a corrente flui entre o patch e o plano de terra, criando um campo elétrico entre eles. Esse campo varia rapidamente, produzindo ondas eletromagnéticas que são irradiadas no espaço.
Para uma antena de patch retangular básica, a frequência de ressonância é inversamente proporcional às dimensões do patch. Isso significa que, alterando as dimensões do patch, podemos ajustar a frequência de operação da antena.
Aplicações da Antena de Patch
As antenas de patch são amplamente utilizadas em diversas aplicações devido às suas vantagens inerentes. Elas são particularmente populares em:
- Comunicações via satélite, onde seu perfil baixo é benéfico.
- Dispositivos móveis, como telefones celulares e GPS.
- Sistemas de radar, onde são necessárias características direcionais.
Com sua versatilidade e eficiência, a antena de patch continua a ser uma escolha confiável para muitos sistemas de comunicação modernos.
Vantagens e Desvantagens da Antena de Patch
Como qualquer tecnologia, a antena de patch tem seus prós e contras que devem ser considerados ao selecioná-la para aplicações específicas.
- Vantagens:
- Baixo perfil, leve e compatível com tecnologias de fabricação planar.
- Capacidade de formar arranjos de antenas para melhorar o ganho e a direcionalidade.
- Facilidade de integração com circuitos impressos.
- Desvantagens:
- Largura de banda limitada em comparação com outros tipos de antenas.
- Sensível a variações no processo de fabricação, o que pode afetar a performance.
Considerações de Design
O design de uma antena de patch requer a consideração de diversos parâmetros, incluindo:
- Frequência de operação: A frequência desejada determina as dimensões gerais do patch.
- Substrato: O tipo e as propriedades do material dielétrico afetam a largura de banda e a eficiência da antena.
- Método de alimentação: Pode ser através de uma linha microstrip, sonda coaxial, entre outros.
- Forma do patch: Embora o retangular seja o mais comum, outras formas como círculos, elipses ou formas mais complexas podem ser usadas para obter características de radiação específicas.
Conclusão
A antena de patch, devido ao seu perfil compacto, capacidade de ser facilmente integrada em dispositivos e versatilidade, tornou-se uma das antenas mais utilizadas na indústria de comunicações moderna. Suas aplicações vão desde simples dispositivos móveis a complexos sistemas de comunicação via satélite e radares. Enquanto ela tem suas limitações, como uma largura de banda comparativamente menor, suas inúmeras vantagens fazem dela uma escolha sólida para muitas aplicações. Como em qualquer design de engenharia, a seleção e implementação corretas são cruciais para aproveitar ao máximo as características dessa antena versátil.
