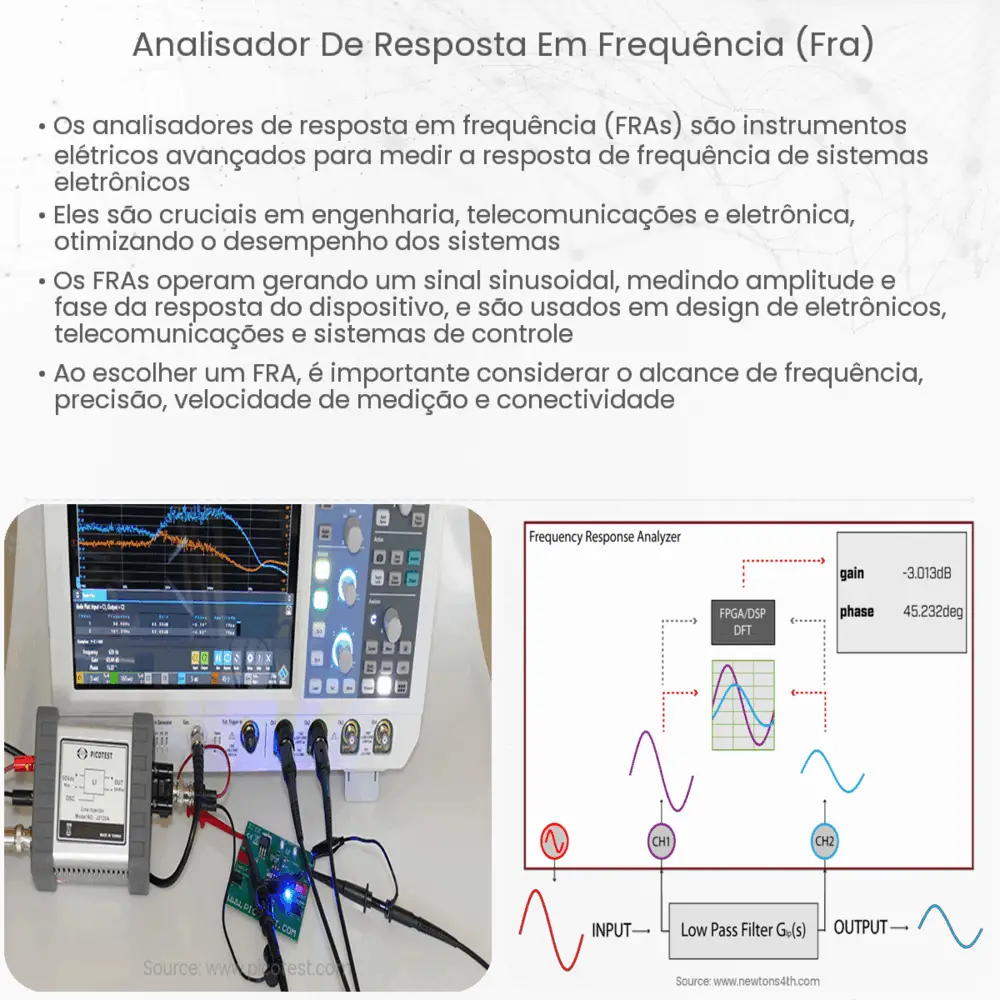

Analisador de resposta em frequência (FRA)

Introdução ao Analisador de Resposta em Frequência (FRA)

O Analisador de Resposta em Frequência (FRA) é uma ferramenta indispensável em áreas como a engenharia elétrica e eletrônica, oferecendo uma visão detalhada de como os sistemas respondem a uma variedade de frequências. Entender essa resposta é crucial para muitas aplicações, desde a otimização de sistemas de comunicação até a análise e design de circuitos eletrônicos.

Princípios Básicos do FRA

Em essência, um FRA varia a frequência de um sinal de entrada e monitora a saída do sistema sob teste. Ao fazer isso, ele cria um gráfico ou uma representação da magnitude e da fase da saída em relação à frequência de entrada. Este gráfico é comumente referido como o diagrama de Bode.

Por exemplo, ao testar um circuito eletrônico, como um filtro, o FRA pode identificar em quais frequências o filtro atenua o sinal de entrada e em quais frequências ele permite a passagem do sinal sem alterações significativas. Assim, torna-se fácil visualizar a eficácia e as características do filtro em diferentes faixas de frequência.

Componentes Chave de um FRA

  1. Gerador de Sinal: Gera um sinal de entrada para o sistema ou dispositivo sob teste. Este sinal pode ser uma onda senoidal, quadrada ou qualquer outra forma de onda que seja relevante para o teste específico.
  2. Detector: Mede a saída do sistema em resposta ao sinal de entrada. O detector é responsável por capturar tanto a magnitude quanto a fase da saída.
  3. Processador: Analisa os dados coletados e os apresenta em uma forma facilmente compreensível, geralmente como um gráfico ou tabela.

É importante notar que a análise de resposta em frequência não se limita apenas a circuitos eletrônicos. Ela também pode ser aplicada a sistemas mecânicos, acústicos e outros, nos quais a resposta em frequência é uma característica importante a ser analisada.

Importância do FRA na Engenharia

O FRA desempenha um papel crucial na validação e otimização de designs, garantindo que os sistemas funcionem conforme esperado em seu ambiente operacional. Ao identificar as frequências nas quais um sistema apresenta comportamentos indesejados, os engenheiros podem fazer ajustes no design ou na configuração para mitigar esses problemas.

A análise de resposta em frequência é também essencial para a simulação e modelagem de sistemas, fornecendo dados realistas que podem ser usados para prever o comportamento de um sistema em cenários variados.

Continua…

Aplicações do FRA

O Analisador de Resposta em Frequência tem uma gama extensa de aplicações. Algumas das mais proeminentes incluem:

  • Diagnóstico de Equipamentos: O FRA pode ser usado para identificar falhas ou ineficiências em dispositivos elétricos ou eletrônicos, avaliando sua resposta a diferentes frequências.
  • Otimização de Sistemas de Comunicação: Ao identificar as frequências em que os sinais são atenuados ou distorcidos, é possível melhorar ou otimizar sistemas de transmissão e recepção.
  • Análise de Materiais: Na área de materiais e química, o FRA pode ser usado para estudar propriedades de materiais, como a condutividade elétrica em diferentes frequências.
  • Estudos Acústicos: Em design arquitetônico ou engenharia de som, a análise da resposta em frequência pode ajudar a otimizar ambientes para certas qualidades sonoras.

Considerações ao Usar o FRA

Ao trabalhar com um Analisador de Resposta em Frequência, é importante considerar vários fatores para garantir a precisão dos resultados. Estes incluem a qualidade do gerador de sinal, a sensibilidade do detector e a resolução do processador. Também é vital garantir que o ambiente de teste seja controlado, minimizando interferências que possam afetar os resultados.

Além disso, a interpretação dos resultados requer uma compreensão sólida dos princípios da teoria de sistemas e da resposta em frequência. Isto é particularmente verdadeiro quando se trata de sistemas complexos ou de comportamentos não lineares.

Conclusão

O Analisador de Resposta em Frequência (FRA) é uma ferramenta poderosa e versátil, fundamental para uma vasta gama de aplicações em engenharia e ciência. Oferecendo insights detalhados sobre como os sistemas respondem a diferentes frequências, o FRA permite otimizações, diagnósticos e melhorias que seriam impossíveis sem sua análise precisa. Ao compreender plenamente suas capacidades e limitações, os profissionais podem aproveitar ao máximo este instrumento, garantindo sistemas mais eficientes, seguros e de alta qualidade em diversos campos de atuação.
