Wat is het verschil tussen lineaire en schakelende spanningsregelaars?

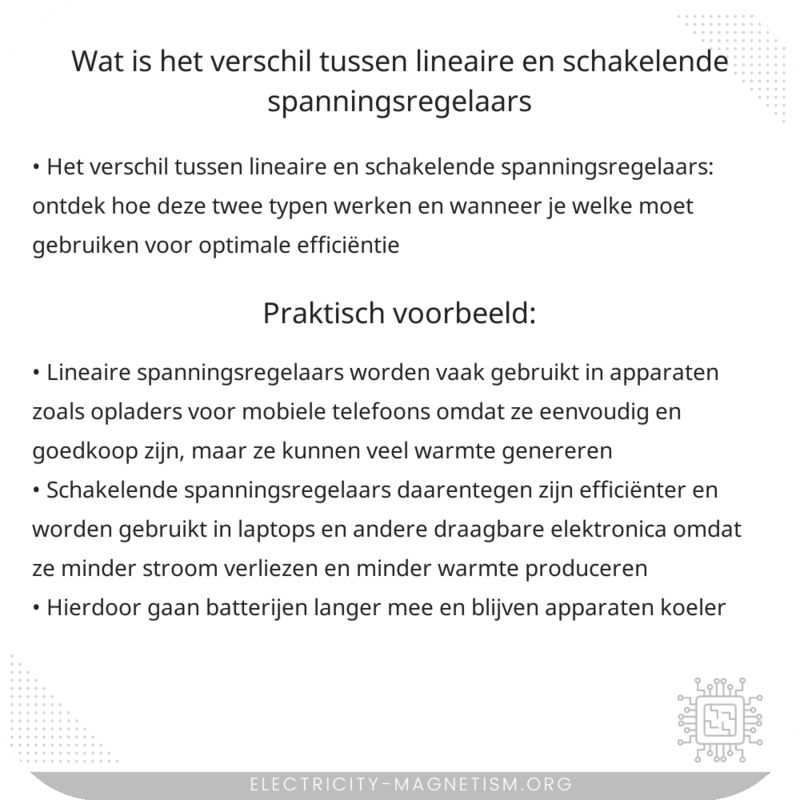

Het verschil tussen lineaire en schakelende spanningsregelaars: ontdek hoe deze twee typen werken en wanneer je welke moet gebruiken voor optimale efficiëntie.

Wat is het verschil tussen lineaire en schakelende spanningsregelaars?

Spanningsregelaars zijn essentiële componenten in elektronische circuits en zorgen voor een stabiele uitgangsspanning, ongeacht variaties in de ingangsspanning of belasting. Er zijn twee hoofdtypen spanningsregelaars: lineaire en schakelende spanningsregelaars. Elk type heeft zijn eigen werkingsprincipe, voordelen, en nadelen.

Lineaire spanningsregelaars

Lineaire spanningsregelaars werken door het verschil tussen de ingangsspanning (V_in) en de gewenste uitgangsspanning (V_out) te dissiperen als warmte. Dit type regelaar gebruikt doorgaans een serie-element, zoals een transistor, die varieert in zijn weerstand om de spanningsval te reguleren.

Eenvoudig ontwerp: Lineaire spanningsregelaars hebben een eenvoudig ontwerp en zijn gemakkelijk te gebruiken met minimale externe componenten.

Laag ruisniveau: Ze produceren weinig ruis, wat ze geschikt maakt voor toepassingen waar een schone uitgangsspanning van belang is.

Nadelen: Ze zijn minder efficiënt, vooral als het verschil tussen V_in en V_out groot is, omdat het vermogensverlies gelijk is aan (V_in – V_out) * I_out.

Schakelende spanningsregelaars

Schakelende spanningsregelaars, ook wel schakelende voedingen genoemd, werken door de ingangsspanning snel in en uit te schakelen met behulp van een transistor, en de resulterende pulsen worden vervolgens gefilterd om de gewenste uitgangsspanning te verkrijgen. Dit proces wordt pulsbreedtemodulatie (PWM) genoemd.

Hoge efficiëntie: Schakelende regelaars zijn veel efficiënter dan lineaire regelaars, vaak met efficiënties boven de 90%.

Veelzijdigheid: Ze kunnen worden gebruikt om spanningen te verhogen, te verlagen of te inverteren.

Complex ontwerp: Ze vereisen meer externe componenten en zijn complexer in ontwerp dan lineaire regelaars.

Potentieel voor ruis: Door het schakelen kunnen ze meer elektrische ruis genereren, wat filtering en zorgvuldige ontwerppraktijken noodzakelijk maakt.

Samenvatting

Het kiezen tussen een lineaire en een schakelende spanningsregelaar hangt af van de specifieke behoeften van de toepassing:

Voor relatief eenvoudige, lage-stroomtoepassingen waarin ruis een groot probleem is en efficiëntie minder belangrijk, is een lineaire spanningsregelaar vaak de beste keuze.

Voor toepassingen waar efficiëntie en veelzijdigheid essentieel zijn, zoals in batterijgevoede apparaten of hoogvermogen-toepassingen, is een schakelende spanningsregelaar meestal meer geschikt.

Beide typen spanningsregelaars hebben hun plaats in de wereld van elektronica, en het begrijpen van hun verschillen en toepassingen helpt bij het maken van de juiste keuze voor elk project.
