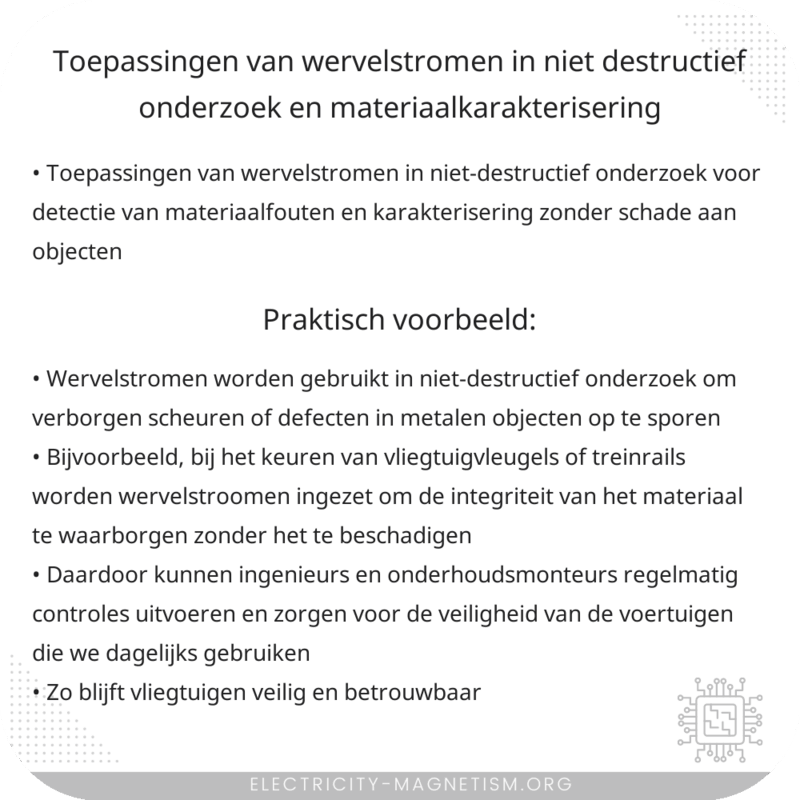

Toepassingen van wervelstromen in niet-destructief onderzoek voor detectie van materiaalfouten en karakterisering zonder schade aan objecten.
Toepassingen van Wervelstromen in Niet-destructief Onderzoek en Materiaalkarakterisering
Wervelstromen, ook bekend als eddy currents, spelen een essentiële rol in niet-destructief onderzoek (NDO) en materiaalkarakterisering. Dit zijn meet- en onderzoeksmethoden waarbij de integriteit van materialen en structuren wordt getest zonder ze te beschadigen. Laten we eens dieper ingaan op hoe wervelstromen worden gebruikt in deze domeinen.
Wat zijn Wervelstromen?
Wervelstromen zijn circulerende elektrische stromen die worden opgewekt in geleiders door veranderende magnetische velden. Wanneer een wisselend magnetisch veld een geleidend materiaal doordringt, worden er kleine, kringvormige stromen geïnduceerd in het materiaal. Deze stromen genereren hun eigen magnetische veld, dat weer in wisselwerking staat met het oorspronkelijke veld.
Toepassingen in Niet-destructief Onderzoek (NDO)
Wervelstromen worden vaak gebruikt in NDO omdat ze het mogelijk maken om zonder schade interne defecten in materialen op te sporen. Enkele belangrijke toepassingen zijn:
Detectie van Spleten en Scheuren: Met name in metalen structuren kunnen wervelstroomtests kleine onvolkomenheden zoals spleten en scheuren detecteren. Door een probe met een spoel over het oppervlak van het materiaal te bewegen, kunnen afwijkingen in de gegenereerde wervelstromen veranderingen in het magnetische veld veroorzaken, die vervolgens worden gedetecteerd door sensoren.
Controle van Coatings: Wervelstroomtechnologie kan ook helpen bij het inspecteren van beschermende coatings op metalen. Variaties in de dikte of samenstelling van de coating beïnvloeden de inductie van wervelstromen, en deze verschillen kunnen worden gemeten om de kwaliteit van de coating te beoordelen.
Detectie van Vermoeiingsscheuren: In kritieke infrastructuren zoals vliegtuigen of bruggen kunnen wervelstromen worden gebruikt om vermoeiingsscheuren op te sporen voordat ze catastrofale proporties aannemen.
Toepassingen in Materiaalkarakterisering
Naast het detecteren van defecten, kunnen wervelstromen ook worden gebruikt voor de karakterisering van materialen. Hier zijn enkele toepassingen:
Metalen Identificatie: Verschillende metalen en legeringen hebben unieke elektrische geleidbaarheid en magnetische permeabiliteit. Wervelstroomtechnieken kunnen deze eigenschappen meten en helpen bij het identificeren van het materiaal.
Warmtebehandeling Evaluatie: Door de veranderingen in geleidbaarheid en permeabiliteit kunnen wervelstromen helpen bij de evaluatie van warmtebehandelingsprocessen, zoals harding of annealing. Dit is essentieel voor kwaliteitscontrole in de metaalverwerking.
Meet Instrumenten Kalibratie: Omdat wervelstromen gevoelige metingen van geleidbaarheid kunnen bieden, worden ze gebruikt om meetinstrumenten en sensoren te kalibreren die in verschillende industrieën worden gebruikt.
Voordelen van Wervelstroomtechnologie
De toepassing van wervelstroomonderzoek biedt verschillende voordelen:
Snelle Metingen: Wervelstroomonderzoek kan snel grote oppervlakken inspecteren, waardoor het ideaal is voor industriële toepassingen.
Hoge Resolutie: Wervelstroomtechnieken kunnen zelfs kleine defecten detecteren met hoge nauwkeurigheid.
Geschikt voor Complexe Geometrieën: Deze techniek kan worden toegepast op complexe vormen en dunne materialen zonder verlies van efficiëntie.
In conclusie biedt de wervelstroomtechnologie een krachtige en veelzijdige methode voor niet-destructief onderzoek en materiaalkarakterisering. De capaciteit om defecten op te sporen en materialen te karakteriseren zonder fysieke schade maakt het een onmisbaar instrument in tal van industrieën, van luchtvaart en automotive tot infrastructuur en metaalbewerking.
