TEC 히트싱크는 펠티어 효과를 활용한 열전 냉각기로, 전자부품의 온도 조절에 사용되며 에너지 효율성과 신뢰성을 제공합니다.
TEC 히트싱크의 기본 원리

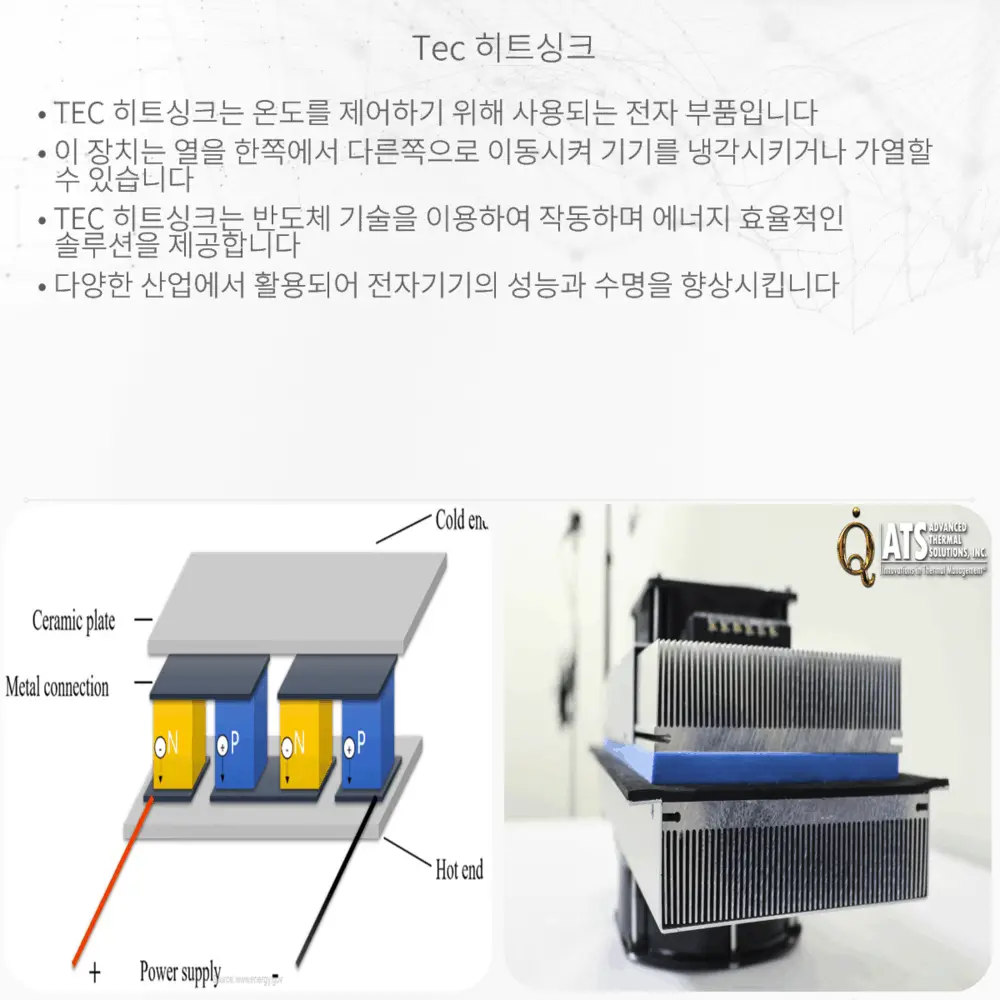

TEC 히트싱크란 ‘Thermoelectric Cooler(열전 냉각기)’의 약자로, 전기와 자기의 원리를 활용하여 열을 이동시키는 장치입니다. 이 장치는 Peltier 효과라는 물리 현상을 기반으로 합니다. 즉, 전류가 두 다른 전도체 사이를 통과할 때, 한쪽에서는 열이 흡수되고 각기 다른 쪽에서는 열이 방출된다는 원리입니다.
펠티어 효과
펠티어 효과는 전도체 ‘A’와 전도체 ‘B’가 접합되어 있을 때, 이 접합 부위로 전류가 흐르면 한 물질에서는 열이 흡수되고 반대편 물질에서는 열이 발생합니다. 이 현상은 1834년 진-샤를-아테나스 펠티어에 의해 발견되었으며, 이후 열관리 기술 분야에서 중요한 역할을 하고 있습니다.
TEC는 다음과 같은 방정식으로 대략적인 작동 원리를 설명할 수 있습니다:
- Qabsorbed = (Π * I) – (K * ΔT)
여기서 Qabsorbed는 흡수된 열의 양, Π는 펠티어 계수, I는 전류, K는 열 전도도, ΔT는 냉각기의 양쪽에 발생하는 온도차이를 나타냅니다. 전류 I가 접합 부위를 통과할 때, 한쪽 접합면에서는 열이 흡수(Qabsorbed)되고, 다른 쪽에서는 동일한 양의 열이 방출됩니다.
TEC 히트싱크의 응용
TEC 히트싱크는 전자부품, 컴퓨터 CPU, 레이저 다이오드 등의 온도를 조절하기 위해 사용됩니다. 또한, 정밀 의료 장비나 실험실의 온도 조절 장치에도 사용되며 작고 조절 가능한 냉각 시스템이 요구되는 곳에서 효율적입니다.
장점과 단점
TEC 히트싱크의 장점은 다음과 같습니다:
- 부품의 이동이 없어 유지보수가 쉽고 신뢰성이 높습니다.
- 온도를 빠르고 정밀하게 조절할 수 있습니다.
- 소형화가 가능하여 작은 공간에도 설치할 수 있습니다.
반면, TEC 히트싱크에는 몇 가지 단점도 있습니다:
- 에너지 효율이 전통적인 냉각 방법인 압축식 냉각에 비해 낮습니다.
- 히트싱크에 의한 냉각 효과가 제한적이므로 많은 양의 열을 제거해야 하는 대용량 시스템에는 덜 적합합니다.
끝으로, TEC 히트싱크는 전기와 자기를 연계한 현대 공학의 놀라운 응용 분야 중 하나를 대표합니다. 에너지 효율 면에서의 한계에도 불구하고, 그 특수한 용도와 다양한 산업 분야에서 TEC는 여전히 중요한 역할을 하고 있습니다. 이처럼, 물리학의 깊은 이해를 바탕으로 하여 공학적 해결책을 제공하는 것이야말로 과학 기술의 진정한 힘이라 할 수 있습니다.
