TECヒートシンクは、ペルチェ効果を活用した冷却装置で、温度管理が必要な電子機器に用いられる技術です。効率的な冷却と正確な温度制御を実現します。
TECヒートシンクについての理解
現代の電子機器は高性能化している一方で、発熱の問題も増大しています。そのため、適切な冷却技術は非常に重要です。TECヒートシンク、すなわち「サーミオエレクトリック・クーラー（Thermoelectric Cooler）」付きヒートシンクは、電子部品の温度を効率的に下げるために使用される冷却装置です。
サーミオエレクトリック効果とは
サーミオエレクトリック効果（熱電効果）は、温度差を利用して電力を発生させる物理現象です。代表的なサーミオエレクトリック効果には、ジーベック効果、ペルチェ効果、トムソン効果があります。
- ジーベック効果は、二つの異なる金属を接続して一方に温度差をつけると電圧が発生する現象です。
- ペルチェ効果は、ジーベック効果の逆で、電流を流すことによって二つの接合部の一方が冷却され、もう一方が加熱される現象です。
- トムソン効果は、金属の中に温度勾配が存在するときに、熱エネルギーが電気エネルギーに変換される又はその逆が起こる現象です。
TECヒートシンクはペルチェ効果を利用しています。電流を材料に流すことで、一方の面を冷却し、反対の面を加熱します。この特性を利用して電子部品の冷却が可能になります。

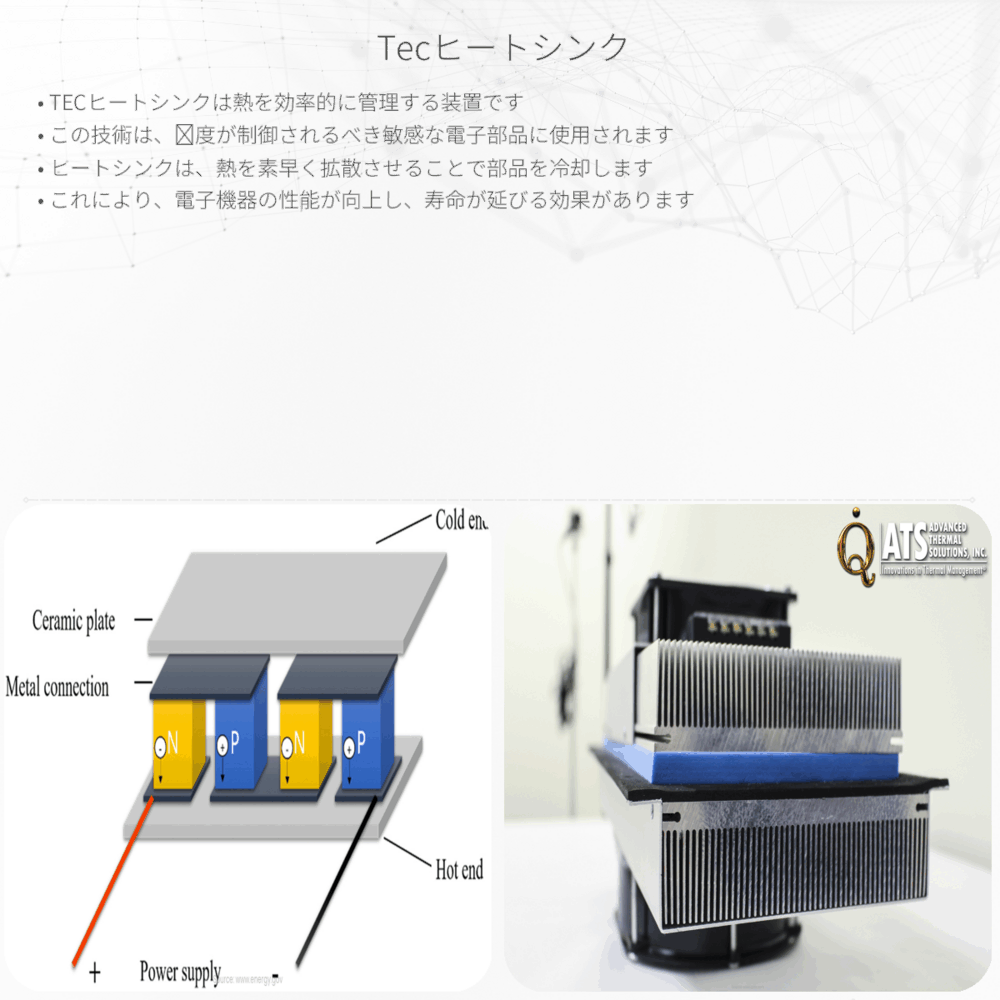

TECヒートシンクの構造と働き
TECヒートシンクは、ペルチェ素子と呼ばれるセラミックや半導体の間に挟まれた多数のバイメタルで構成されます。電流をバイメタルに流すと、ペルチェ効果により片面が冷たくなります。この冷たい面を電子部品に接触させることで、部品の熱を吸収し、反対側に移動させます。
一般に、この冷えた面を「冷却面」、反対側の温まった面を「ホットサイド」と呼びます。ホットサイドには従来のヒートシンクが設置され、発生した熱を外部へ放出します。
TECヒートシンクの利点と欠点
- 利点：
- 温度制御が正確。
- 移動部分がなく、静かで信頼性が高い。
- 小型でありながら高い冷却効率。
- 欠点：
- 従来の冷却方法に比べてコストが高い。
- エネルギー効率が低いことがある。
- ホットサイドの熱を効率的に排出する必要がある。
TECヒートシンクは、特に温度制御が重要な精密機器や、静音性が求められる環境において重宝されています。しかし、その利用はエネルギー効率とコストを考慮して慎重に選択されるべきです。
まとめ
TECヒートシンクは電気と磁気の原理を応用して高度な冷却を行う技術です。ペルチェ効果を利用して電子部品を効果的に冷却する一方で、その特性を理解し、効率とコストを考慮した適切な使用が求められます。これによって、私たちの電子機器は高性能を保ちつつ、適切な温度管理が可能となるのです。
