D-서브 커넥터의 정의, 구조, 종류 및 전기 전자기기에서의 응용과 미래에 대해 설명하는 포괄적인 가이드입니다.
D-서브 커넥터란?
D-서브 커넥터(D-Subminiature 커넥터)는 전자기기 간의 연결에 널리 쓰이는 소형 커넥터의 일종입니다. ‘D-서브’라는 이름은 이 커넥터의 가장자리가 D자 모양을 닮았기 때문에 붙여졌으며, ‘서브미니어처(subminiature)’는 작은 크기를 의미합니다. D-서브 커넥터는 특히 컴퓨터에서 각종 주변기기를 연결하는 데 많이 사용되었으며, 현재도 산업 기기나 통신 장비 등에서 여전히 중요한 역할을 하고 있습니다.

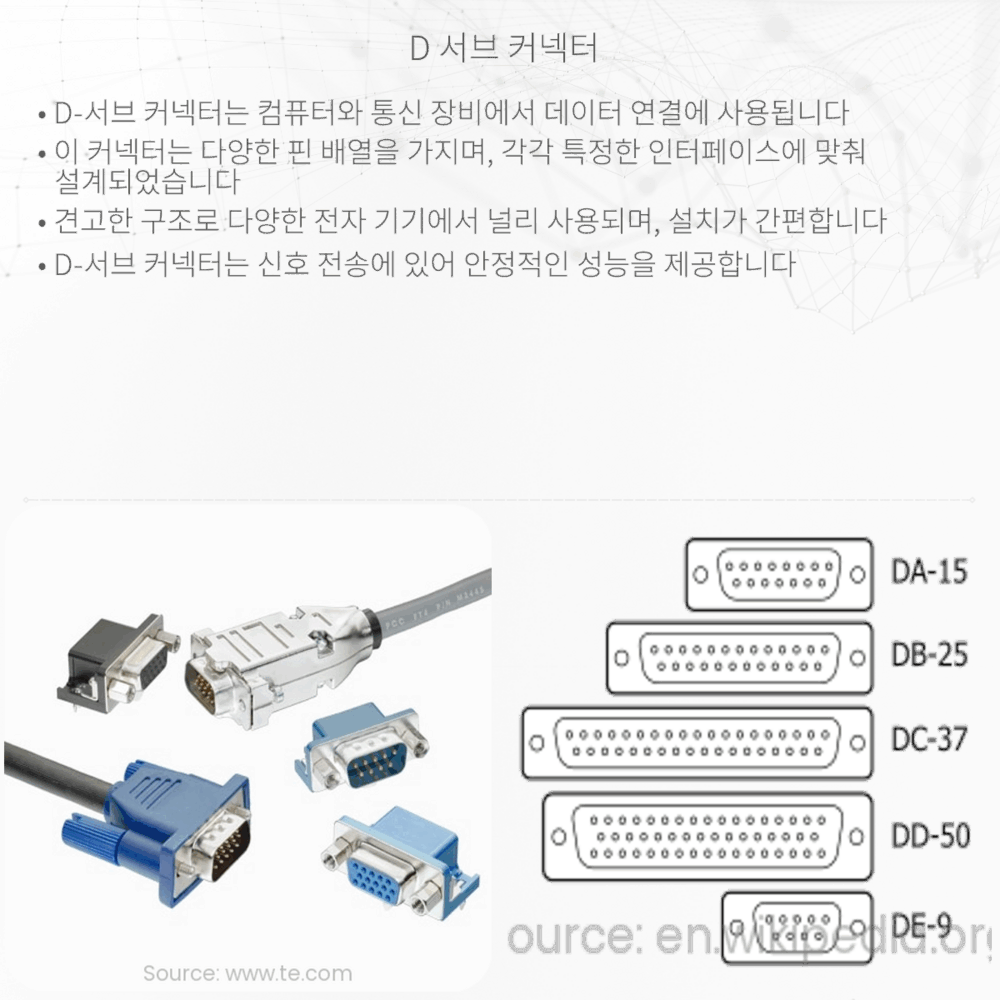

D-서브 커넥터의 구조와 종류
D-서브 커넥터에는 여러 가지 핀 배열이 있으며, 이는 주로 사용되는 핀의 수나 배열에 따라 달라집니다. 가장 흔한 형태는 9핀, 15핀, 25핀, 37핀, 50핀의 배열을 가진 커넥터들입니다. 이 커넥터들은 대개 남성형(핀이 돌출된 형태)과 여성형(핀이 들어간 형태)의 두 가지 형태로 이루어져 있습니다. 남성형 커넥터를 ‘플러그’라고 하며, 여성형 커넥터를 ‘소켓’ 혹은 ‘리셉터클’이라고 합니다.
- DA 커넥터: 15핀 배열을 가지며, 주로 게임 조이스틱이나 MIDI 기기 등에 사용됩니다.
- DB 커넥터: RS-232 시리얼 통신을 위해 사용되는 25핀 커넥터가 대표적입니다.
- DC 커넥터: 일반적으로 37핀 배열을 가지며, 주로 데이터 통신에 사용됩니다.
- DD 커넥터: 50핀 배열을 가지는 이 커넥터는 특히 텔레커뮤니케이션과 네트워킹 장비에 사용됩니다.
전기와 자기 관련하여 D-서브 커넥터의 응용
전기와 자기의 관점에서 D-서브 커넥터는 신호 전송과 전력 공급을 위한 매체로써 중요한 역할을 합니다. 컴퓨터에서 사용되는 시리얼 포트는 RS-232 표준을 따르는 DB25 혹은 DB9 타입의 D-서브 커넥터를 사용하여 데이터를 주고받습니다. 이 과정에서 전기적 신호는 송신핀과 수신핀을 통해 이동하며, 전기 및 자기장이 발생하는 전도체를 통해 신호를 전달합니다.
또한, D-서브 커넥터는 간섭 방지용 쉴드와 지퍼를 갖추고 있어 노이즈가 신호에 미치는 영향을 최소화할 수 있습니다. 이는 신호 전송 도중 발생할 수 있는 자기 간섭이나 전기적 간섭을 줄이는 데 도움을 줍니다. 신호 선 내부에서 발생하는 자기장은 주변의 다른 전자기기의 작동에 영향을 줄 수 있으므로, 적절한 차폐는 중요합니다.
D-서브 커넥터의 미래
USB, HDMI, DisplayPort 같은 현대적인 연결 표준으로 인해 D-서브 커넥터의 사용은 점차 줄고 있습니다. 하지만 산업 제어 시스템, 군사 장비, 항공 전자기계 등 특정 분야에서는 여전히 안정성과 호환성이 높은 D-서브 커넥터가 선호되고 있습니다. 특히 오래된 기기나 시스템을 유지 관리하는데 있어서 중요한 역할을 하는 만큼, D-서브 커넥터는 아직까지도 현대의 전자 기술과 함께 하고 있습니다.
기술이 발전함에 따라 새로운 형태의 커넥터가 개발되고 있지만, D-서브 커넥터는 그 견고함과 신뢰성으로 인해 아직까지도 전자기기에 널리 사용되고 있는 커넥터 중 하나입니다. 앞으로도 특정한 응용 분야에서는 계속 그 중요성을 유지할 것으로 예상됩니다.
