7 세그먼트 디코더의 작동 원리, 구조 및 다양한 종류를 설명하며, 디지털 신호를 숫자로 변환하는 과정을 자세히 설명합니다.
7 세그먼트 디코더의 기본 개념
7 세그먼트 디코더란 디지털 신호를 입력받아 서로 다른 7개의 조명 가능한 세그먼트로 이루어진 디스플레이에 숫자를 표시하기 위해 사용되는 전자장치입니다. 이러한 장치는 일반적으로 디지털 시계, 전자 계산기, 그리고 다양한 전자 장비에서 숫자를 표시하는 데 널리 쓰입니다. 7 세그먼트 디스플레이 제작에 사용되는 7개의 세그먼트는 각각 ‘A’에서 ‘G’까지 라벨링 되며, 특정한 숫자나 문자를 표현하기 위해 개별적으로 혹은 조합하여 점등됩니다.
7 세그먼트 디스플레이의 동작 원리
7 세그먼트 디스플레이는 각 세그먼트가 LED(발광 다이오드)나 LCD(액정 디스플레이)로 만들어져 있으며, 이들을 적절히 제어함으로써 숫자를 나타냅니다. 예를 들어, 숫자 ‘1’을 표시하기 위해서는 ‘B’와 ‘C’ 세그먼트만을 점등하고, 숫자 ‘8’을 표시하기 위해서는 모든 세그먼트를 점등하게 됩니다.
디코더는 이와 같은 점등을 위해 필요한 각 세그먼트에 해당하는 전기적 신호를 생성하는 역할을 합니다. 입력된 디지털 코드에 따라 디코더는 각 세그먼트를 제어하는데 필요한 신호를 만들어내며, 이 신호들이 세그먼트에 적용되었을 때 원하는 숫자나 문자가 표시됩니다.

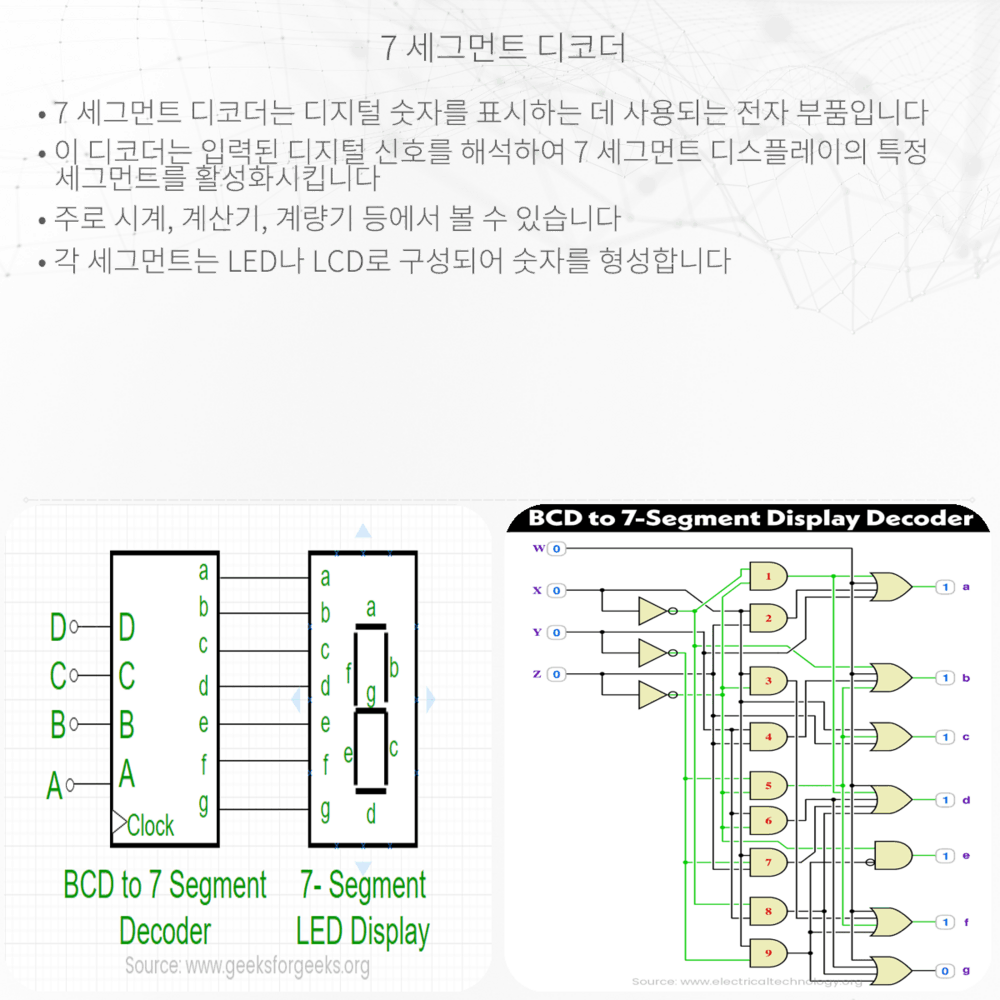

7 세그먼트 디코더의 구조
7 세그먼트 디코더는 일반적으로 4개의 입력핀과 7개의 출력핀으로 구성되며, 입력핀에는 숫자를 나타내는 이진 코드가 들어오고, 출력핀을 통해 각 세그먼트의 점등 여부를 결정하는 신호가 나갑니다. 디코더의 입력은 BCD(Binary-Coded Decimal) 코드인 경우가 많으며, BCD 코드는 십진수 숫자를 이진수 형태로 표현한 것입니다.
예를 들어, 숫자 ‘2’를 7 세그먼트 디스플레이에 나타내기 위해서는 BCD 코드 ‘0010’을 디코더에 입력해야 하며, 이에 해당하는 7개의 출력 중 ‘A’, ‘B’, ‘G’, ‘E’, ‘D’ 세그먼트가 점등되면 숫자 ‘2’가 표시됩니다.
7 세그먼트 디코더의 종류
7 세그먼트 디코더에는 여러 종류가 있으며, 가장 일반적인 타입은 BCD to 7-segment 디코더입니다. 이외에도 7 세그먼트 어레이를 다룰 수 있는 다양한 복잡한 디코더들이 존재합니다. 모든 디코더는 기본적으로 같은 원리로 작동하지만, 내부적인 논리 회로 구성이나 추가 기능에서 차이를 보입니다.
7 세그먼트 디코더의 응용
7 세그먼트 디코더는 단순한 디지털 시계나 계산기뿐만 아니라 다양한 곳에 응용됩니다. 예를 들어 대형 전광판, 가스 펌프의 가격 표시기, 기타 정보를 제공하는 디지털 디스플레이에도 사용됩니다. 현대의 복잡한 장치에서는 이러한 디코더가 마이크로프로세서와 함께 결합되어 더욱 복잡한 디스플레이 인터페이스의 일부로 활용되기도 합니다.
참고: 디지털-아날로그 변환
7 세그먼트 디코더는 주로 디지털 신호를 처리하지만, 아날로그 신호를 다루는 경우에는 아날로그-디지털 변환기(ADC)와 결합하여 사용될 수 있습니다. 이 변환기는 아날로그 신호를 디지털 형식으로 변환하고, 이후에 디코더로 전달하여 디스플레이에 나타냅니다. 이 과정을 통해, 예를 들어 온도 센서와 같은 아날로그 데이터를 사용자가 읽을 수 있는 디지털 숫자로 표시하는 것이 가능해집니다.
디코더의 선택과 적용
실제 응용에서는 디코더 선택 시 해당 프로젝트의 요구 사항을 고려해야 합니다. 예를 들면, 다양한 폰트 스타일, 밝기 조절, 또는 점멸 기능 등 다양한 추가적인 기능을 제공하는 고급 디코더가 필요할 수도 있습니다. 또한, 사용 환경에 따라서는 온도, 습도, 그리고 충격에 대한 내구성 등이 고려되어야 합니다.
선택한 디코더가 적절한 전압과 전류를 공급받아야 제대로 작동하며, 전자 회로 설계시에는 디코더의 전기적 명세를 주의 깊게 확인해야 합니다. 적절한 입력 신호와 함께, 각 세그먼트에 대한 드라이브 능력 역시 중요한 고려사항이 되므로 디코더와 디스플레이의 호환성을 확인하는 것이 필수적입니다.
결론
7 세그먼트 디코더는 디지털 정보를 인간이 인식할 수 있는 형태로 전환하는 매우 유용한 기기입니다. 거의 모든 전자 장치에 흔히 사용되며, 그 가치는 간단한 디자인과 확장성에 있습니다. 현대 기술에서 중요한 역할을 하고 있는 이 디코더는 계속해서 그 용도가 확대되고 있으며, 인간과 기계 간의 상호 작용을 원활하게 하기 위해 필수적인 부품입니다. 7 세그먼트 디코더에 대한 기본적인 이해를 바탕으로, 독자 여러분은 디지털 세계와 물리 세계 사이의 다리 역할을 하는 이 흥미로운 기기의 다양한 응용에 대해 더 깊이 탐구할 수 있을 것입니다.
