555 타이머의 기본 원리
555 타이머는 전자공학에서 매우 중요한 위치를 차지하는 IC(Integrated Circuit, 집적 회로)입니다. 신호를 일정한 간격으로 발생시키거나 특정한 시간 동안 지연시키는 타이머, 발진기로 사용되죠. 555 타이머는 그 사용법이 단순하며 다양한 전자 회로에 응용할 수 있어서 초보자부터 전문가까지 가리지 않고 널리 쓰입니다.

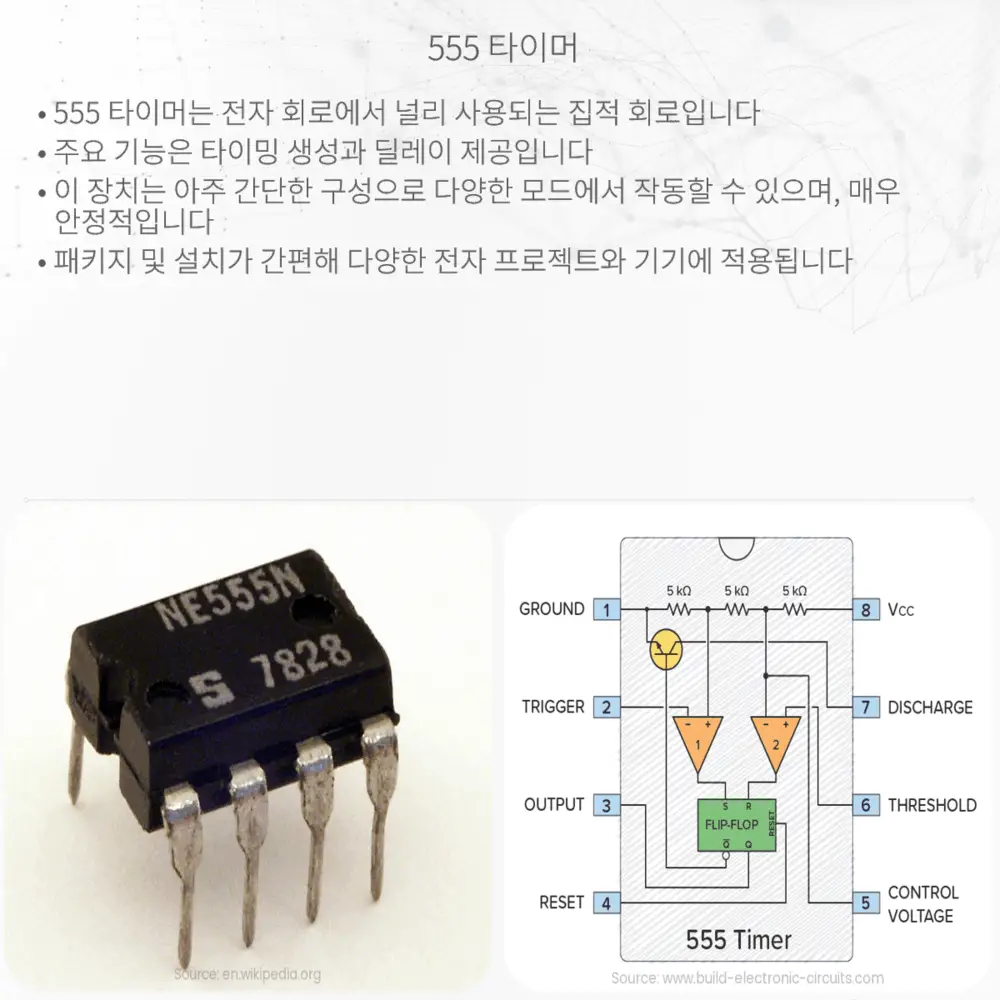

555 타이머는 핀(pin)이 8개인 IC입니다. 각 핀은 다음과 같은 역할을 합니다:
- 핀 1 (GND): 접지
- 핀 2 (TRIG): 트리거 전압이 일정 수준 이하로 떨어지면 타이머가 활성화됩니다.
- 핀 3 (OUT): 출력 신호, 타이머의 동작 상태에 따라 HIGH 또는 LOW신호를 낼 수 있습니다.
- 핀 4 (RESET): 이 핀에 LOW신호를 입력하면 타이머가 초기화됩니다.
- 핀 5 (CTRL): 제어 전압 핀, 일반적으로 내부 전압을 조정하는 데 사용됩니다.
- 핀 6 (THRESH): 임계 전압이 어떤 수준 이상으로 오르면 타이머가 비활성화됩니다.
- 핀 7 (DISCH): 방전 핀, 외부 커패시터를 방전시키는 역할을 합니다.
- 핀 8 (VCC): 전원공급을 위한 핀
555 타이머는 주로 두 가지 기본 모드로 구동됩니다: ‘모노스테이블 모드’와 ‘애스터블 모드’. 모노스테이블 모드에서는 외부 신호(트리거)에 반응하여 일정 시간 동안만 신호를 출력하고, 이 시간은 외부 커패시터와 저항을 통해 조정할 수 있습니다. 반면에 애스터블 모드에서는 지속적으로 신호를 교차로 발생시키는데, 이 때의 주기 또한 외부 커패시터와 저항에 의해 결정됩니다.
모노스테이블 모드에서 출력 시간은 다음과 같은 공식으로 계산됩니다:
T = 1.1 * R * C
여기서 T는 타이머가 활성 상태를 유지하는 시간, R은 저항값, C는 커패시터 값입니다. 예를 들어, R=10kΩ의 저항과 C=100μF의 커패시터를 사용한다면, 타이머는 약 1.1초 동안 활성 상태를 유지하게 됩니다.
애스터블 모드에서는 타이머가 자동으로 리셋되며 규칙적인 주기로 펄스를 생성합니다. 고유한 주기는 다음 공식으로 결정됩니다:
Ttotal = Thigh + Tlow = 0.693 * (R1 + 2 * R2) * C
여기서 Ttotal은 펄스의 전체 주기, Thigh은 출력이 HIGH 상태인 시간, Tlow은 LOW 상태인 시간, R1과 R2는 저항 값, C는 커패시터 값입니다.
이러한 기본적인 계산 방법을 통해 원하는 타이머 기능을 설정할 수 있으며, 간단한 조정을 통해 다양한 응용 회로를 구성할 수 있습니다. 555 타이머의 범용성 덕분에 전자 시계, 경보 시스템, 컴퓨터 인터페이스 등에서도 자주 활용됩니다.
555 타이머의 활용 예
555 타이머는 그 간단하면서도 유연한 특성으로 다양한 프로젝트와 응용 분야에서 활용되고 있습니다. 몇 가지 사례를 살펴보겠습니다:
- LED 깜박임 회로: 애스터블 모드를 이용하여 LED가 정해진 주기로 켜졌다 꺼지게 할 수 있습니다.
- 펄스 생성기: 고정된 주기의 펄스를 생성하여 다른 디지털 회로를 동작시킬 수 있습니다.
- 모터 제어 회로: 모노스테이블 모드를 사용하여 모터를 특정 시간 동안 동작시키고 정지시킬 수 있습니다.
- 사운드 발생: 다양한 주파수의 사운드를 내기 위한 발진기로 활용됩니다.
안전성과 안정성
모든 전자 회로와 마찬가지로, 555 타이머 회로를 설계할 때에는 안전성과 안정성을 고려해야 합니다. 항상 정격 전압 내에서 회로를 운용하고, 필요 시 적절한 방열 설계를 통해 IC가 과열되지 않도록 주의해야 합니다. 또한 외부 환경으로부터 IC를 보호하기 위해 적절한 케이싱을 사용하는 것도 중요합니다.
결론
이처럼 555 타이머는 그 유연한 설계로 인해 전자공학을 배우기 시작하는 학생들부터 전문가까지 모두에게 사랑받는 IC입니다. 기본적인 이해를 돕기 위해 이 기사에서는 555 타이머의 주요 기능과 두 가지 기본적인 구동 모드에 대해 살펴보았습니다. 이해하기 쉬운 예시를 통해 타이머와 발진기로서의 기능을 탐구했으며, 실제 활용 예를 통해 이 작은 칩이 얼마나 다양하게 사용될 수 있는지에 대해서도 광범위하게 논의했습니다.
기본 원리에 대한 이해를 바탕으로 창의적인 아이디어와 적응력을 발휘한다면 555 타이머를 사용해 전자공학의 세계에서 끝없는 가능성을 탐색할 수 있을 것입니다. 따라서 독자 여러분들에게 이 기사가 555 타이머로 보다 복잡하고 흥미로운 회로를 설계하는 시작점이 되기를 바랍니다. 이 작은 IC가 제공하는 큰 기회를 활용하여, 전자공학의 기초로부터 시작하여 실제 삶에 적용되는 흥미진진한 프로젝트들을 만들어 나가는 여정이 되길 기대합니다.
