555タイマーとは、多用途に適したアナログICで、タイミングやパルス生成に広く使われており、信頼性の高い設計が特徴です。
555タイマーとは
555タイマーは、IC（集積回路）の一種で、非常に汎用性が高いアナログチップです。主に時間発生器やパルス生成器として使用され、エレクトロニクスの分野で広く利用されています。このICは、たった8つのピンから成り立っており、安定したタイマー機能を持つことが特徴です。1972年にシグネティックス社によって発明されて以来、そのシンプルさと信頼性で多くの電子機器に組み込まれています。
555タイマーの基本的な機能
- アストアブルマルチバイブレータ（双安定モード）：入力のトリガーで出力が切り替わる
- モノステーブルマルチバイブレータ（一安定モード）：特定の時間だけ出力が変化する
- バイステーブルマルチバイブレータ（不安定モード）：定期的に出力がオンオフを繰り返す
555タイマーの内部構造と動作原理

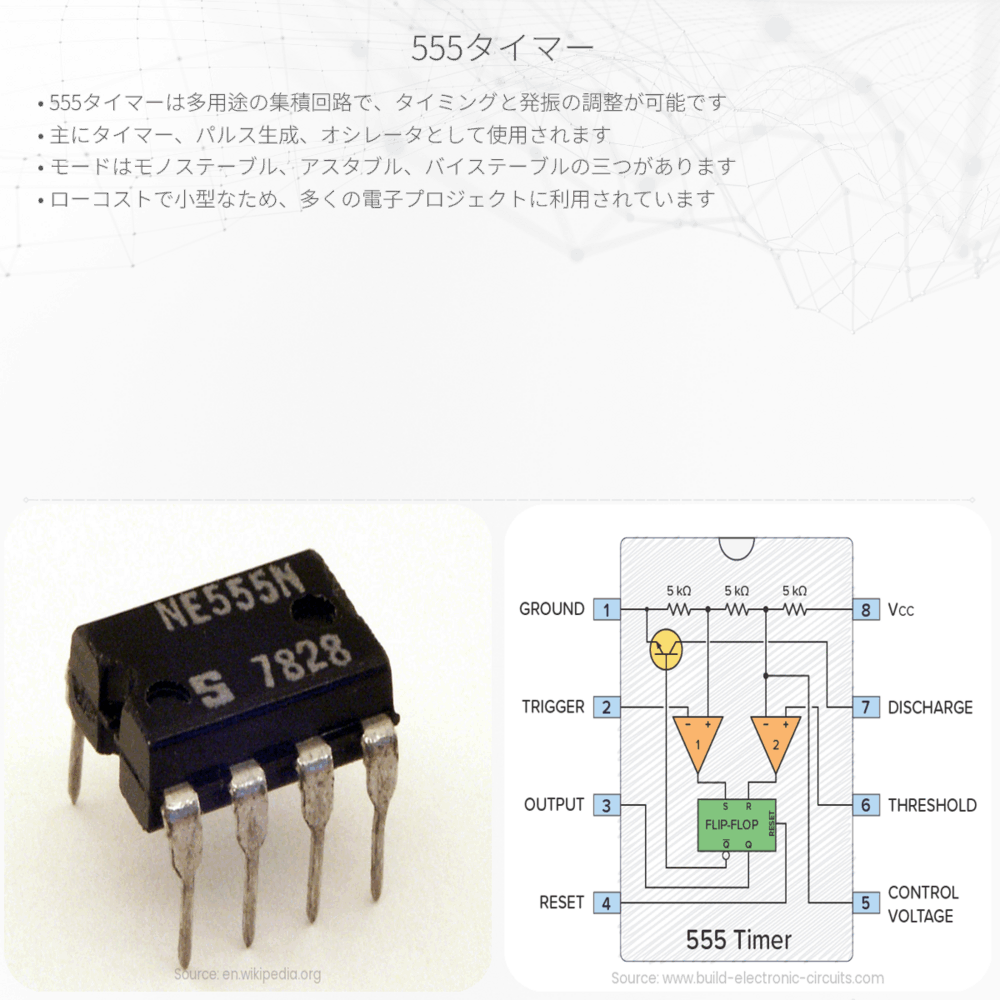

555タイマーの内部は、主に3つの5kΩの抵抗、2つのコンパレータ、1つのフリップフロップ、トランジスタ、ディスチャージトランジスタが組み込まれています。これらのコンポーネントが相互に作用しながら、外部のコンデンサと抵抗を用いて所定の時間を設定することでタイミングの制御を行います。
動作原理の基本は、外部のコンデンサが充放電されるプロセスを利用しています。充電時間と放電時間を調整することにより、時間の長さをコントロールすることができます。たとえば、モノステーブルモードでは一度のトリガーに対して、決められた時間だけ出力がON（あるいはOFF）となります。その時間は外部抵抗とコンデンサの値で決定され、次のような簡単な式で表せます：
\[ タイムディレイ = 1.1 \times R \times C \]
ここで、\( R \)はタイマーに接続された抵抗の値（Ω）、\( C \)はコンデンサの値（F）です。
555タイマーの応用例
デジタル時計のタイミングシーケンス、工業制御のタイマー、コンピューターのシステムクロック、アラームシステムやトラフィックシグナルなど、555タイマーの応用は多岐に渡ります。また、ホビーエレクトロニクスでは、LEDの点滅、音楽インスツルメントのリズムマシンなど、クリエイティブなプロジェクトにも使用されています。
DIYプロジェクトでは、555タイマーを使用してシンプルな発振器やタイマー制御回路を作ることができます。例えば、固定間隔でLEDを点滅させたり、特定の期間後に装置をオフにするタイマーを作成できます。このような応用を通じて、電気と磁気の基本原理が実際のデバイスでどのように応用されているかを理解することができるのです。
結論
555タイマーは電子回路設計における基本的なコンポーネントであり、そのシンプルさと信頼性から多くのアプリケーションに利用されています。初心者にとって、このICを使ったプロジェクトは電気の原理と実用的なエンジニアリングスキルの両方を学ぶ素晴らしい機会となるでしょう。
