하트리 발진기의 원리, 구성 요소, 작동 방식 및 다양한 응용 분야에 대해 알아보세요. 고정밀 주파수 생성에 필수적인 발진기의 모든 것을 설명합니다.

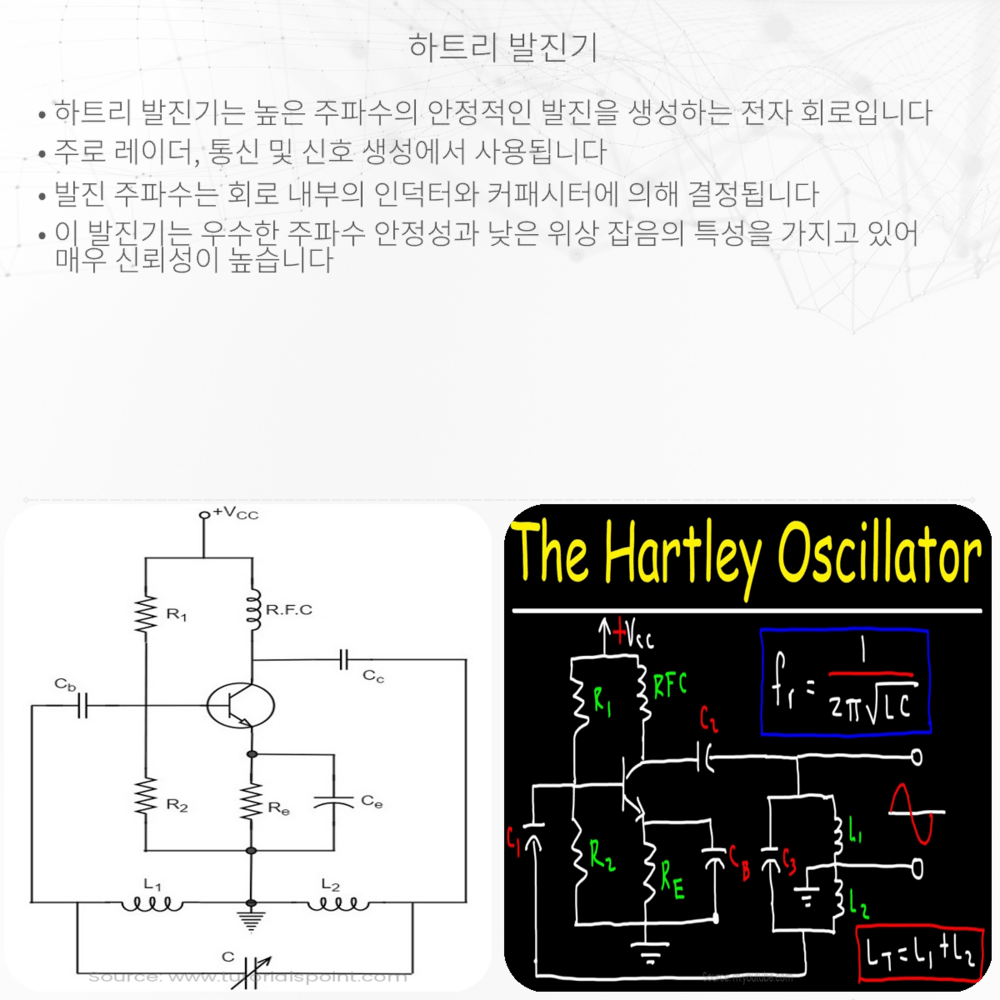

하트리 발진기란?
하트리 발진기는 전자 회로 중 하나로, 고정밀도의 주파수를 생성할 수 있는 발진기입니다. 이 발진기는 주로 라디오 송수신기, 클록 발생기, 신호 발생기와 같은 전자 장비에서 사용되며, 특정 주파수의 정현파 신호를 생성하는 데 필요합니다. 하트리 발진기의 핵심은 LC 회로와 트랜지스터 또는 진공관을 사용한 증폭 회로로 구성되어 있습니다.
하트리 발진기의 원리
하트리 발진기의 기본 원리는 LC 회로(인덕터 L과 커패시터 C로 구성)의 공진을 이용하는 것입니다. 이 LC 회로는 특정 주파수에서만 최대 전압을 생성하도록 설계되어 있으며, 이 주파수는 LC 회로의 공진 주파수로 알려져 있습니다. 공진 주파수는 다음 공식으로 계산할 수 있습니다:
f = 1 / (2π√(LC))
여기서 f는 공진 주파수, L은 인덕터의 인덕턴스, C는 커패시터의 용량을 나타냅니다. 하트리 발진기에서는 이 공진 주파수를 이용하여 안정적인 주파수의 신호를 생성합니다.
하트리 발진기의 구성 요소
- 인덕터(L): 전자기 에너지를 저장하는 데 사용되며, 회로의 공진 주파수를 결정하는 중요한 요소입니다.
- 커패시터(C): 전기적 에너지를 저장하는 데 사용되며, 인덕터와 함께 LC 공진 회로를 형성합니다.
- 증폭기: 트랜지스터 또는 진공관을 포함하여, 발진기 회로의 신호를 증폭시키는 데 사용됩니다. 증폭기는 발진기가 지속적으로 신호를 생성할 수 있도록 에너지를 공급합니다.
- 피드백 네트워크: 증폭된 신호를 다시 LC 회로로 되돌려 보내어 지속적인 발진을 유지하게 하는 역할을 합니다.
하트리 발진기는 이러한 구성 요소들을 통해 안정적이고 정확한 주파수의 신호를 생성할 수 있으며, 다양한 전자 기기에서 광범위하게 활용됩니다. 이 발진기는 높은 Q값(품질 요소)을 가진 공진 회로를 사용하여, 매우 좁은 주파수 범위에서도 높은 안정성을 제공합니다.
하트리 발진기의 작동 방식
하트리 발진기의 작동 방식은 피드백 메커니즘에 기반을 둡니다. 증폭기로부터의 출력이 피드백 네트워크를 통해 다시 입력으로 되돌아가면서, 회로는 특정 조건 하에서 자체적으로 발진을 시작합니다. 이 피드백 루프는 증폭된 신호가 LC 회로의 공진 주파수와 일치할 때 가장 효율적으로 작동합니다. 이 과정에서, 발진기는 지속적으로 에너지를 소비함에도 불구하고, 증폭기에서 제공되는 에너지로 인해 안정적인 발진 상태를 유지할 수 있습니다.
하트리 발진기의 응용
하트리 발진기는 그 안정성과 정확성 때문에 다양한 분야에서 활용됩니다. 예를 들어, 고정밀 클록 발생기에서는 시스템 전체의 타이밍을 관리하는 데 필수적인 정확한 주파수의 신호를 제공합니다. 또한, RF 통신에서는 신호를 송수신하기 위한 정밀한 주파수의 소스로 사용되며, 의료 장비나 측정 장비에서도 정밀한 신호 생성이 요구될 때 하트리 발진기가 사용됩니다.
결론
하트리 발진기는 그 구조적 단순성에도 불구하고 높은 성능과 안정성을 제공하는 발진기입니다. LC 회로의 공진 특성과 증폭기의 피드백 메커니즘을 통해 정확한 주파수의 신호를 생성할 수 있으며, 이로 인해 다양한 전자 장비에서 광범위하게 응용됩니다. 기술이 발전함에 따라 하트리 발진기의 설계와 효율성은 계속해서 개선되고 있으며, 이는 더욱 다양한 분야에서의 사용을 가능하게 할 것입니다. 전자공학에서 중요한 역할을 하는 하트리 발진기는 앞으로도 많은 기술적 진보에 기여할 핵심적인 요소로 남아있을 것입니다.
