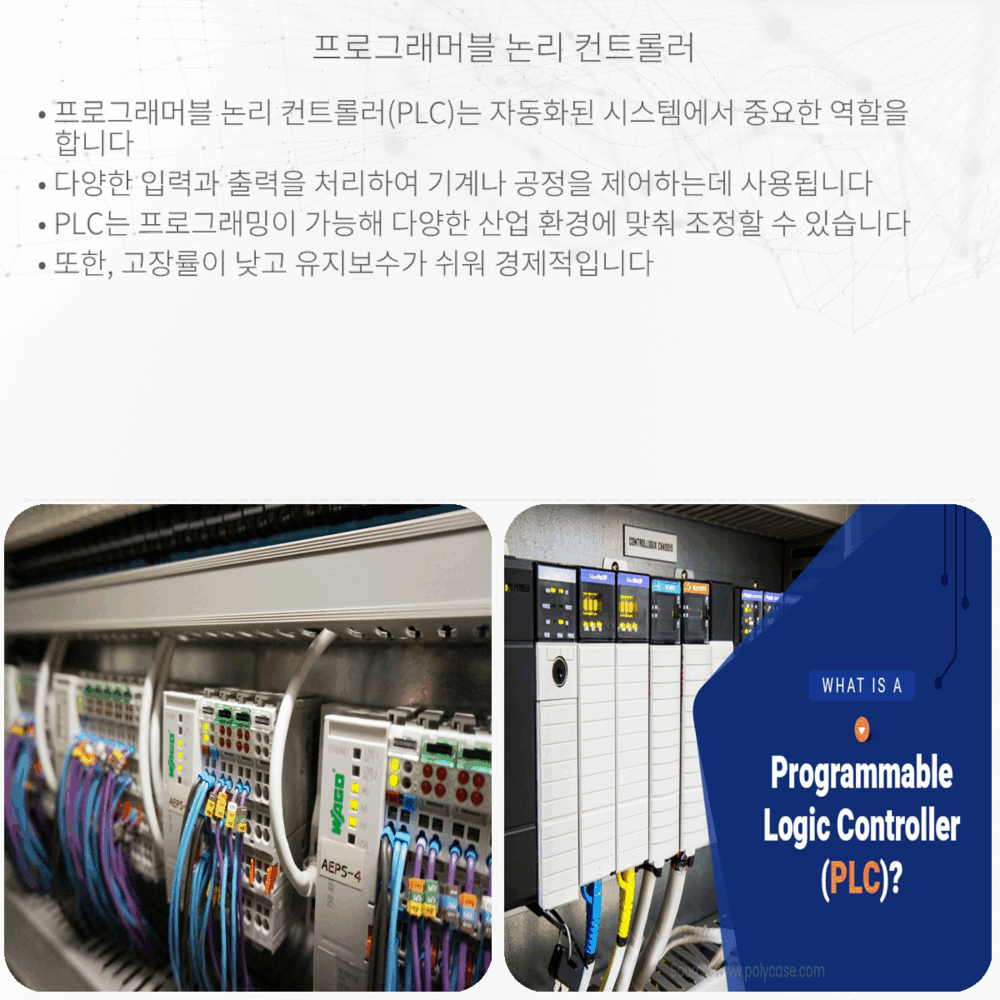

프로그래머블 논리 컨트롤러의 이해
프로그래머블 논리 컨트롤러(PLC)는 산업 현장에서 자동화 제어를 위해 널리 사용되는 전자장치입니다. 복잡한 제어 시스템을 재프로그래밍 가능한 방식으로 구현할 수 있도록 설계된 PLC는 전기 및 자기장의 원리를 활용해 기계나 생산 라인을 정밀하게 제어합니다. 이 글에서는 PLC의 작동 원리와 응용에 대해 쉽게 설명하고자 합니다.
프로그래머블 논리 컨트롤러의 기본 구성
PLC는 크게 입력부, 중앙 처리 장치(CPU), 출력부 세 부분으로 구분됩니다. 가장 먼저 입력부에서는 센서나 스위치를 통해 수집된 신호를 받아들입니다. 이 신호들은 전기적 신호로 변환되어 CPU로 전송됩니다. CPU는 이 신호들을 처리하여 논리에 따른 제어 명령을 생성하며, 생성된 명령은 출력부를 통해 모터, 밸브, 릴레이 등의 실행 요소로 전달됩니다. 이 과정에서 전기와 자기장의 원리가 중요한 역할을 합니다.
전기와 자기장의 역할
PLC에서는 전자기 유도의 원리가 중요한 역할을 합니다. 전자기 유도는 전기 회로 내에서 변화하는 자기장이 전류를 유발하는 현상을 말합니다. 이 원리를 통해 PLC는 입력 장치로부터의 신호를 받아들이고, 컴퓨터 프로그래밍에 의해 결정된 명령을 출력 장치로 보내 작업을 수행합니다.
- 입력부에서는 센서로부터 받은 아날로그 신호를 디지털 신호로 변환하기 위해 A/D 변환(Analog to Digital Conversion)을 사용합니다. 이때 발생하는 전기 신호는 자기장을 변화시킵니다.
- CPU에서는 이러한 전기 신호를 기반으로 논리적 판단을 내려 특정한 작업을 수행하도록 프로그래밍됩니다.
- 출력부에서는 CPU의 명령에 따른 작업을 실제로 수행하는 요소들을 제어합니다. 이때 릴레이나 솔레노이드처럼 전기 신호를 받아 자기장을 이용하여 기계적 작동을 일으키는 부품들이 활용됩니다.
프로그래밍 언어와 PLC 응용
PLC를 프로그래밍하는 데에는 여러 종류의 언어가 사용될 수 있으며, 대표적으로 래더 다이어그램(Ladder Diagram)과 함수 블록 다이어그램(Function Block Diagram)이 있습니다. 이들 언어를 통해 사용자는 특정한 논리에 따라 PLC를 제어할 수 있습니다.
산업 현장에서 PLC는 자동차 제조, 포장, 용접, 조립 라인 등 다양한 분야에서 사용됩니다. 예를 들면, 자동차 공장의 조립 라인에서 PLC는 센서 데이터를 기반으로 조립 과정 중의 정밀한 움직임을 제어하는 데 사용됩니다. 또한, PLC는 스마트 팩토리의 등장과 함께 더욱 진화하여 IoT(Internet of Things) 기술과 결합하여 보다 지능적이고 유연한 제조 환경을 구축하는 데 기여하고 있습니다.
결론
프로그래머블 논리 컨트롤러(PLC)는 전기와 자기장의 원리를 이용하여 산업 현장의 다양한 기계와 장비를 정밀하게 제어합니다. 사용자가 정의한 프로그램에 따라 동작하는 PLC는 자동화 기술의 핵심 요소로, 생산성 향상과 작업 효율성 제고에 있어 중추적인 역할을 수행합니다. 이와 같은 시스템의 이해는 현대 산업 사회를 이해하는 데 필수적인 요소이며, 전기와 자기의 기본 개념으로부터 시작하는 산업 기술의 실제 적용 사례를 보여주는 좋은 예입니다.
