포텐시오미터의 기본 원리와 종류를 설명하며, 전기적 저항을 활용하여 전압을 측정하고 조절하는 방법을 안내합니다.
포텐시오미터의 기본 원리
포텐시오미터는 전기적 특성인 전압을 측정하고 조절할 수 있는 장치입니다. 이러한 장치는 저항이 변할 수 있는 전기 회로의 구성 요소를 이용하여 작동하며, 양 끝점 사이의 전위차를 조절함으로써 사용됩니다. 포텐시오미터는 조명의 밝기를 조절할 때나 소리의 크기를 조절하는 볼륨 노브 등 일상생활에서 흔히 볼 수 있습니다.
포텐시오미터의 종류

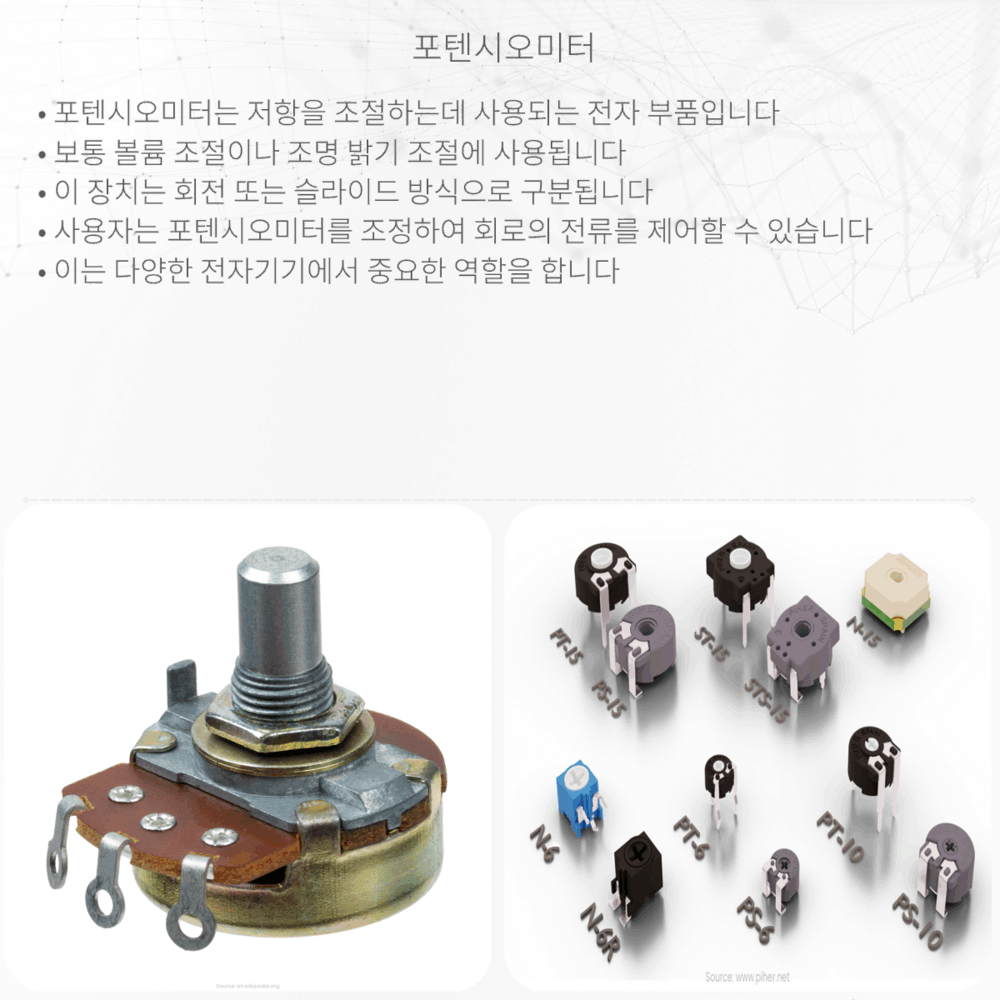

- 회전형 포텐시오미터: 손으로 돌려서 저항 값을 변경할 수 있는 원형의 포텐시오미터입니다.
- 슬라이드형 포텐시오미터: 슬라이더를 움직여 저항 값을 조절할 수 있는 선형의 포텐시오미터입니다.
- 디지털 포텐시오미터: 전자식으로 저항값을 조절할 수 있으며, 마이크로컨트롤러와 같은 구성 요소를 통하여 제어됩니다.
포텐시오미터의 작동 원리
포텐시오미터는 전기적 저항을 가지는 재료로 만들어진 ‘저항트랙’을 통해 작동합니다. 저항트랙의 한쪽 끝에는 전압(전원)이 인가되며, 다른 한쪽 끝은 접지됩니다. 저항트랙 위를 움직이는 ‘와이퍼’ (슬라이더 혹은 회전축)가 접촉하는 위치에 따라서 와이퍼와 연결된 부분 사이의 전압이 바뀌게 되는데, 이를 ‘분할된 전압’이라고 합니다. 사용자가 와이퍼를 움직여 저항값을 조절함으로써 출력 전압의 크기를 조절할 수 있습니다. 이는 ‘전압 분배 법칙’을 기반으로 합니다.
전압 분배 법칙
전압 분배 법칙은 연속된 저항에 걸리는 전압의 분배를 설명합니다. 일련의 저항에 걸린 전압은 각 저항의 비율에 따라 분배되는데, 포텐시오미터의 경우 다음과 같이 나타낼 수 있습니다.
Vout = (Rw / (Rw + Rt – Rw)) * Vin
- Vout: 와이퍼에서 측정되는 출력 전압
- Vin: 포텐시오미터에 인가되는 입력 전압
- Rw: 와이퍼의 위치에서 저항값
- Rt: 전체 저항트랙의 저항값
이러한 방식으로 포텐시오미터는 일정한 입력 전압을 가지고 다양한 출력 전압을 얻을 수 있게 합니다.
포텐시오미터의 실제 응용
포텐시오미터는 다양한 전자 제품에서 사용되며, 특히 아날로그 신호를 제어하는데 유용합니다. 조명의 밝기나 오디오 장비의 볼륨 조절 등에서 매우 흔히 쓰이는데, 사용자가 몸으로 직접 조절할 수 있도록 설계되어 있습니다. 또한 포텐시오미터는 로봇 공학이나 산업 분야에서 위치 센서로 사용되기도 합니다. 예를 들어, 기계적 움직임을 정확한 전기 신호로 변환하여 다양한 기계 장치의 위치 제어에 기여합니다.
