페라이트 비즈에 대한 포괄적인 가이드를 제공하는 글로, 페라이트 비즈의 기능, 작동 원리, 응용, 선택 및 설치 방법을 설명합니다.
페라이트 비즈의 이해

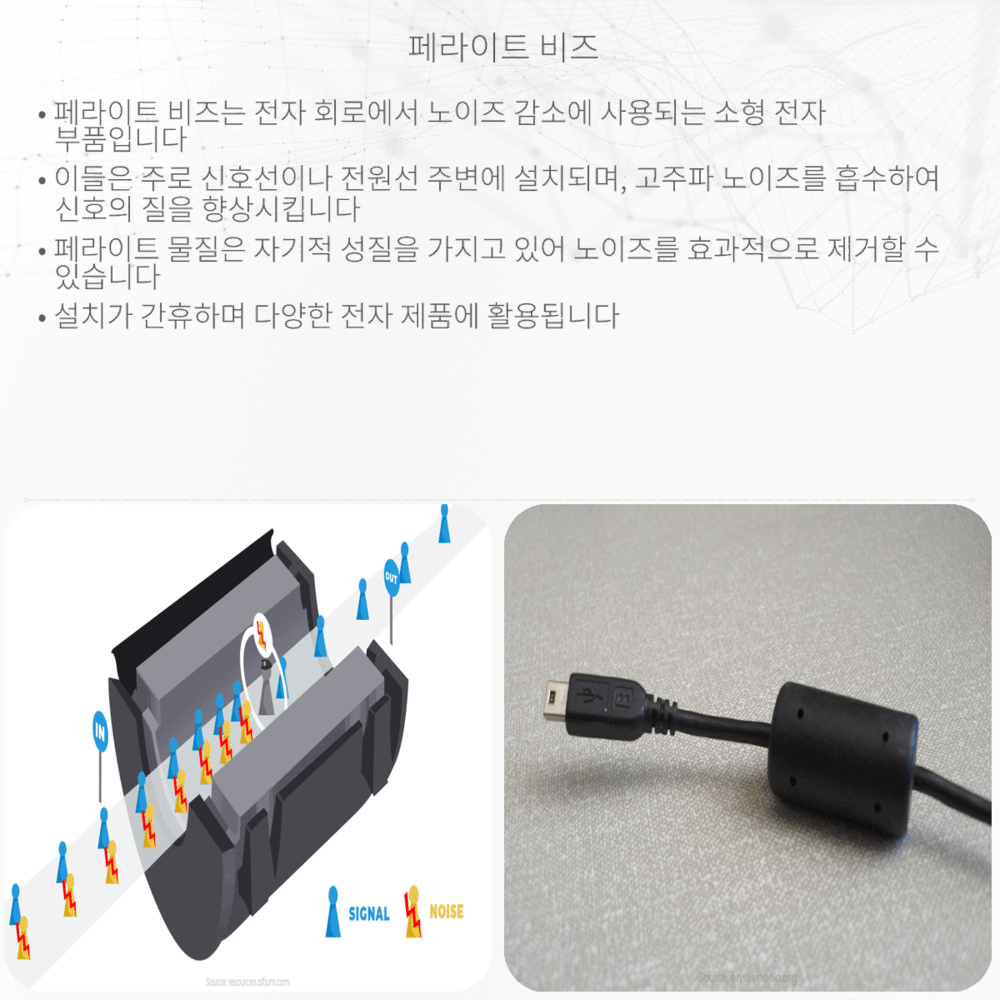

페라이트 비즈는 전자기학에서 중요한 역할을 하는 소형의 페라이트(철 산화물의 일종)로 만들어진 소재입니다. 전자 기기의 회로에서 발생하는 불필요한 고주파 잡음을 억제하는 데 흔히 사용됩니다. 이 작은 구성 요소는 전자파 간섭(EMI)과 라디오 주파수 간섭(RFI)를 줄이는 데 효과적이며, 다양한 전자 제품에서 볼 수 있습니다.
페라이트 비즈의 작동 원리
페라이트 비즈의 작동 원리는 전자기 유도와 자기 히스테리시스에 기반을 두고 있습니다. 전류가 흐르는 도체에 페라이트 비즈를 장착하면, 비즈 내부의 자성 재질이 고주파 신호를 흡수하여 열로 전환합니다. 특히, 페라이트는 고주파 영역에서 높은 투자율(자성도)을 가지기 때문에, 작은 부피로도 상당한 양의 전자기 에너지를 흡수할 수 있습니다. 이 과정에서 발생한 열은 주변 환경으로 방출되어, 잡음 신호가 회로의 다른 부분으로 전파되는 것을 감소시키는 결과를 가져옵니다.
페라이트 비즈의 응용
- 전원 라인: 전원 공급 장치와 전자 기기 연결 시 발생할 수 있는 잡음을 줄이는 데 사용됩니다.
- 신호 라인: 데이터 전송 라인에서 EMI를 감소시켜 데이터 전송 품질을 개선합니다.
- 오디오 장비: 오디오 신호 라인에 사용되어 고주파 잡음으로 인한 간섭을 최소화합니다.
페라이트 비즈는 그 크기와 물성에 따라 다양한 주파수 대역의 잡음을 억제할 수 있으므로, 사용하려는 애플리케이션에 적합한 비즈를 선택하는 것이 중요합니다. 페라이트 비즈에 대한 표준 사양들은 잡음 감소 성능을 분석하고 비교하는 데 유용합니다.
페라이트 비즈의 선택과 설치
올바른 페라이트 비즈를 선택하기 위해서는 다음 사항을 고려해야 합니다:
- 장착할 회로의 주파수 범위를 알아야 합니다.
- 제거하고자 하는 잡음의 유형(고주파 또는 저주파)을 식별해야 합니다.
- 회로의 전류 레이팅에 맞는 페라이트 비즈를 고르는 것이 중요합니다.
페라이트 비즈는 설치가 간편하며 종종 케이블들이 진입하는 장치의 케이스 바로 안쪽에 놓입니다. 케이블에 페라이트 비즈를 끼우고, 비즈가 가능한 한 케이블의 끝쪽 가까이에 위치하도록 함으로써 효율적으로 잡음을 억제할 수 있습니다.
페라이트 비즈의 중요성
현대 전자 기기들은 더 빠른 속도와 높은 성능을 요구 받습니다. 이로 인해 고주파 잡음이 발생할 가능성이 높아지고, 그 결과 민감한 전자 회로가 올바르게 작동하지 않을 수 있습니다. 따라서 페라이트 비즈와 같은 소재들은 신호 무결성을 유지하는데 기여하며, EMI/RFI 문제로부터 전자 장비를 보호하는데 결정적인 역할을 합니다.
