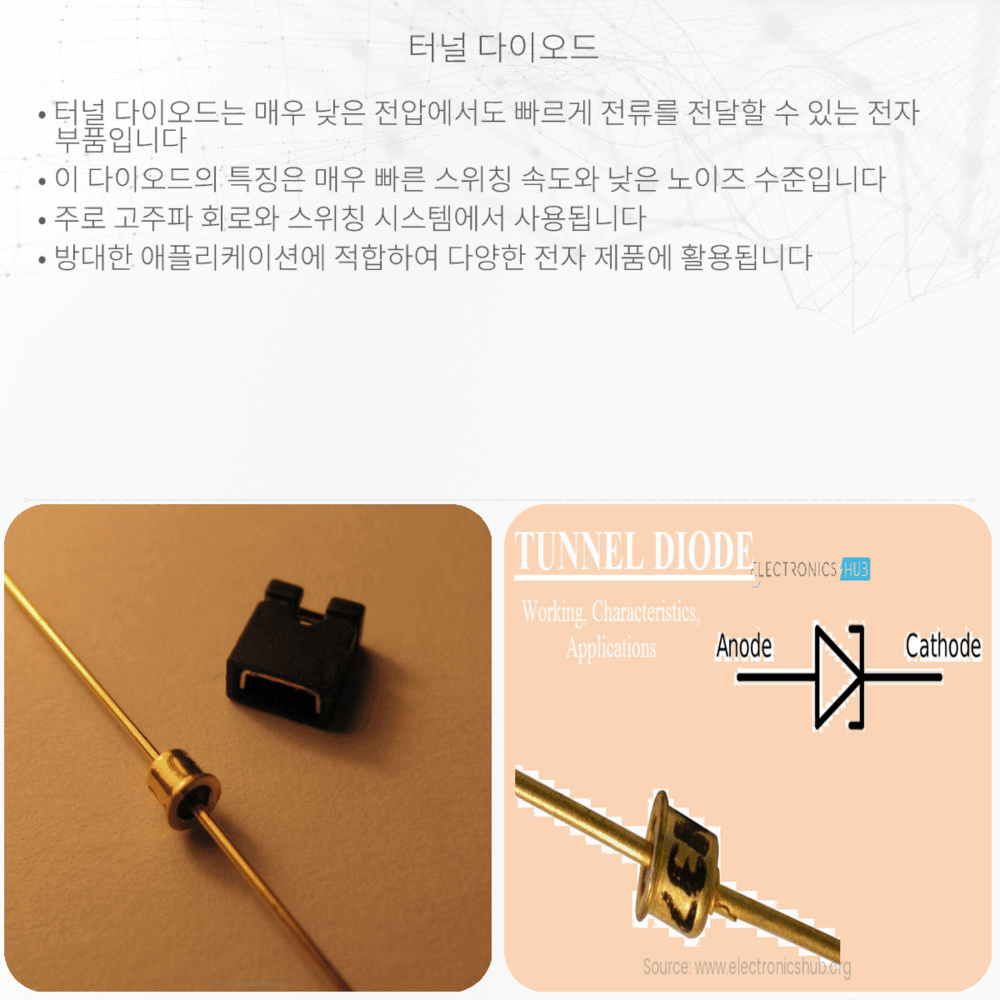

터널 다이오드란?
터널 다이오드는 1957년 일본의 물리학자 레오 에스라키에 의해 발명된, 극도로 높은 도핑(doping)을 가진 반도체 소자입니다. 이러한 높은 도핑 레벨 때문에 터널 다이오드는 양자 터널링이라는 특별한 물리 현상을 이용하여 전기적 신호를 전달하는 독특한 속성을 가지게 됩니다. 전자가 에너지 장벽을 ‘터널’처럼 지나가는 것을 어떻게 가능하게 하는지, 터널 다이오드의 작동 원리를 쉽게 이해하기 위해 전기와 자기의 기본 개념을 먼저 살펴보겠습니다.
양자 터널링이란?
양자 터널링은 고전 물리학에서는 설명할 수 없는 양자역학의 현상입니다. 일반적으로 전자는 에너지 장벽을 넘기 위해 필요한 에너지가 없으면 그 장벽을 넘을 수 없습니다. 하지만 양자역학에 따르면, 전자는 파동의 성질을 가지기 때문에 확률적으로 장벽을 ‘터널링’할 수 있습니다. 즉, 장벽을 직접 넘지 않고도 다른 한쪽으로 ‘빠져나갈’ 확률이 있다는 것입니다.
터널 다이오드의 작동 원리
터널 다이오드는 p-n 접합에서 나타나는 독특한 전류 – 전압(I-V) 특성을 가집니다. 이 소자는 평범한 다이오드와 비슷하게, 양쪽에 p형(semiconductor with an abundance of “holes” or positive charge carriers)과 n형(semiconductor with an abundance of electrons) 반도체를 가지고 있는데, 도핑 농도가 훨씬 높습니다.
- 전압이 작용되지 않을 때: p-n 접합에는 이동할 수 있는 전자나 홀이 거의 없어 전류가 거의 흐르지 않습니다.
- 양의 전압이 적용될 때: 전자가 n형 부분에서 p형 부분으로 터널링을 시작합니다. 이때 임계 전압(Vp)에 도달하면 전류가 증가하다가 감소하기 시작합니다. 이 현상을 네거티브 저항이라고 합니다.
- 양의 전압이 증가하면: 특정 지점 이후로는 전류가 다시 증가하기 시작합니다. 이 지점에서 전자는 더 이상 터널링하지 않고, 다이오드는 정상적인 p-n 접합처럼 동작하게 됩니다.
터널 다이오드의 I-V 특성은 U자 모양의 곡선을 그리게 됩니다. 이 곡선은 특정 조건에서 터널링 효과가 감소함에 따라 발생하는 네거티브 저항 영역을 나타냅니다. 네거티브 저항은 전압이 증가함에도 불구하고 전류가 감소하는 현상을 의미하는데, 이는 일반적인 전기 소자에서 보기 드문 특성입니다.
터널 다이오드의 응용
터널 다이오드는 고속 스위치, 발진기 및 마이크로파 주파수의 전자 소자로 사용됩니다. 네거티브 저항 특성이 높은 속도에서의 작동을 가능하게 해주기 때문에, 특히 RADAR나 고주파 통신 분야에서 그 유용성이 인정받습니다. 빠른 응답 시간과 작은 크기로 인해, 터널 다이오드는 초고속 전자 회로에 매우 적합한 소자입니다.
