코일 부하 스위치의 기초
예를 들어 전구 또는 모터와 같은 전기의 부하를 켜고 끄는 일은 우리 주변에서 흔히 볼 수 있는 장면입니다. 이러한 동작은 대개 간단한 스위치를 통해 이루어지나, 전기적 부하가 코일 형태일 경우 특별한 고려 사항이 필요합니다. 이 글에서는 코일 부하 스위치가 왜 필요한지, 그리고 그 작동 원리에 대해 쉽게 설명하고자 합니다.
코일이란 무엇인가?
코일(인덕터)는 전선을 나선형으로 감아 만든 전자 부품으로, 자기장을 발생시키고 저장할 수 있는 능력이 있습니다. 코일은 전류의 변화에 반대하여 전류를 생성하는 ‘자기 인덕턴스’라는 성질을 갖고 있습니다. 이 때 발생하는 자기장은 전자기 유도를 통해 주변에 위치한 다른 전도체에 전압을 유발할 수 있습니다.
코일의 인덕턴스는 L로 표시되며, 단위는 헨리(H)입니다. 인덕턴스 값이 큰 코일은 전류의 변화에 더 큰 반대 전류(자기 인덕턴스에 의해 발생하는 전류)를 생성합니다. 코일의 인덕턴스는 다음과 같은 요소에 의해 결정됩니다:
- 코일을 감는 전선의 굵기와 길이
- 코일 주위의 자기 투자율(자기 투과율)
- 코일의 전체 회전 수

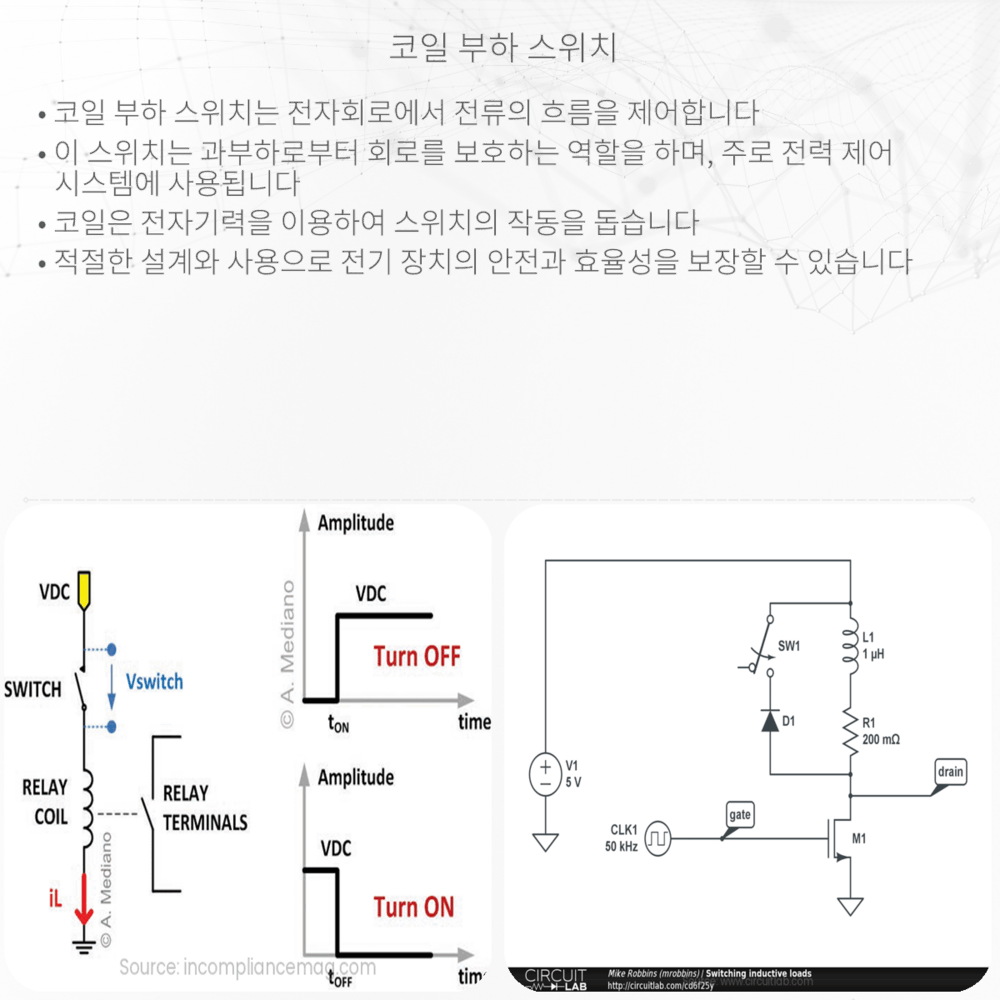

스위치와 코일 부하의 상호 작용
전기 스위치를 통해 코일 부하의 전원을 껐다 켰을 때, 코일 내부에서는 렌츠의 법칙에 따라 변화하는 전류에 반대하는 방향으로 유도 전류가 발생하게 됩니다. 이 현상은 ‘자기 인덕턴스’로 알려져 있으며, 코일을 갑자기 켜거나 끌 때 발생하는 전압의 급격한 변화를 나타냅니다.
스트위치를 닫을 때(켤 때) 코일 부하를 흐르는 전류는 점차 증가하며, 코일은 이 전류 변화에 반대하여 자기장을 생성하려고 합니다. 이때 코일에 흐르는 전류를 I, 시간에 따라 변화하는 전류의 속도를 di/dt라고 할 때 코일에 유도되는 전압 VL은 아래의 방정식으로 표현될 수 있습니다:
\[ V_L = L * \left(\frac{di}{dt}\right) \]
여기서 L은 코일의 인덕턴스이며, di/dt는 시간당 전류 변화율입니다. 스위치가 닫힐 때 전류의 증가 속도가 커지면 커질수록, 유도되는 전압 또한 크게 증가하게 됩니다.
반대로 스위치가 열릴 때(꺼질 때)는 코일 내부의 저장된 에너지가 방출되면서 돌연한 전류 감소에 대응하여 유도 전압이 발생하게 됩니다. 이때의 유도 전압은 매우 높아질 수 있으며, 이를 ‘백(Back) 전압’ 또는 ‘자기 유도에 의한 과전압’ 이라고 합니다. 이 과전압은 스위치나 회로의 다른 부품들에 손상을 줄 수 있으므로 적절한 보호 대책이 필요합니다.
코일 부하를 보호하는 방법
코일 부하 스위칭 중 발생할 수 있는 과전압으로부터 스위치나 기타 전자 부품을 보호하기 위한 여러 방법들이 있습니다. 이러한 방어 메커니즘은 스위치의 수명을 늘리고 시스템의 신뢰성을 향상시키는 데 중요한 역할을 합니다.
- 플라이백 다이오드: 코일에 평행하게 배치된 다이오드는 역전압이 코일에 유도될 때 정방향으로 작동하여, 유도된 에너지를 안전하게 코일로 다시 전달함으로써 스위치를 보호합니다.
- RC 스누버 회로: 저항과 커패시터를 이용한 회로는 스위치가 열릴 때 발생하는 과전압을 줄이는데 도움을 주며, 전압 스파이크를 부드럽게 제거 할 수 있습니다.
- 바리스터: 과전압 조건에서 저항이 급격하게 낮아지는 전자 부품으로, 과도한 전압을 제한하여 회로를 보호합니다.
이러한 보호 장치들은 적절하게 설계되고 선택될 때, 코일 부하와 전자 회로 전반에 걸친 안전한 작동을 보장합니다.
결론
전기 코일은 스위칭 시 독특한 전기적 특성을 나타내며, 이는 코일의 인덕턴스에 의해 발생하는 자기 유도 현상 때문입니다. 스위치를 켜거나 끌 때 코일에서 유도되는 과전압은 스위치와 기타 전자 부품을 손상시킬 수 있기 때문에, 플라이백 다이오드, RC 스누버 회로, 바리스터와 같은 보호 장치들을 통해 관리하는 것이 중요합니다. 이러한 기본적인 이해를 바탕으로 코일 부하를 적절히 제어하고 보호할 수 있는 전자 회로를 설계할 수 있을 것입니다. 전자공학에 대한 깊은 이해가 필요한 복잡한 내용이지만, 기초적인 원리를 파악함으로써 실용적인 적용을 할 수 있습니다. 전기 코일과 관련된 다양한 장치들의 안전한 작동을 위해, 코일 부하 스위칭의 기본 원리와 보호 방법을 잘 이해하는 것이 필수적입니다.
