코리올리스 유량계의 원리와 작동 방식
코리올리스 유량계(Coriolis flow meter)는 유체의 질량 유량을 측정하는 데 사용되는 정밀한 계측기기입니다. 이름에서 알 수 있듯이, 이 기기는 코리올리스 효과라고 불리는 물리 현상을 기반으로 동작합니다. 코리올리스 효과는 회전하는 좌표계에서 직선 운동을 하는 물체에 작용하는 관성의 힘이며, 지구의 회전으로 인한 기상 현상에서 쉽게 찾아볼 수 있는 현상입니다. 유량계에 적용될 때는 좀 더 고도화된 원리로 활용됩니다.
코리올리스 유량계의 기본 원리

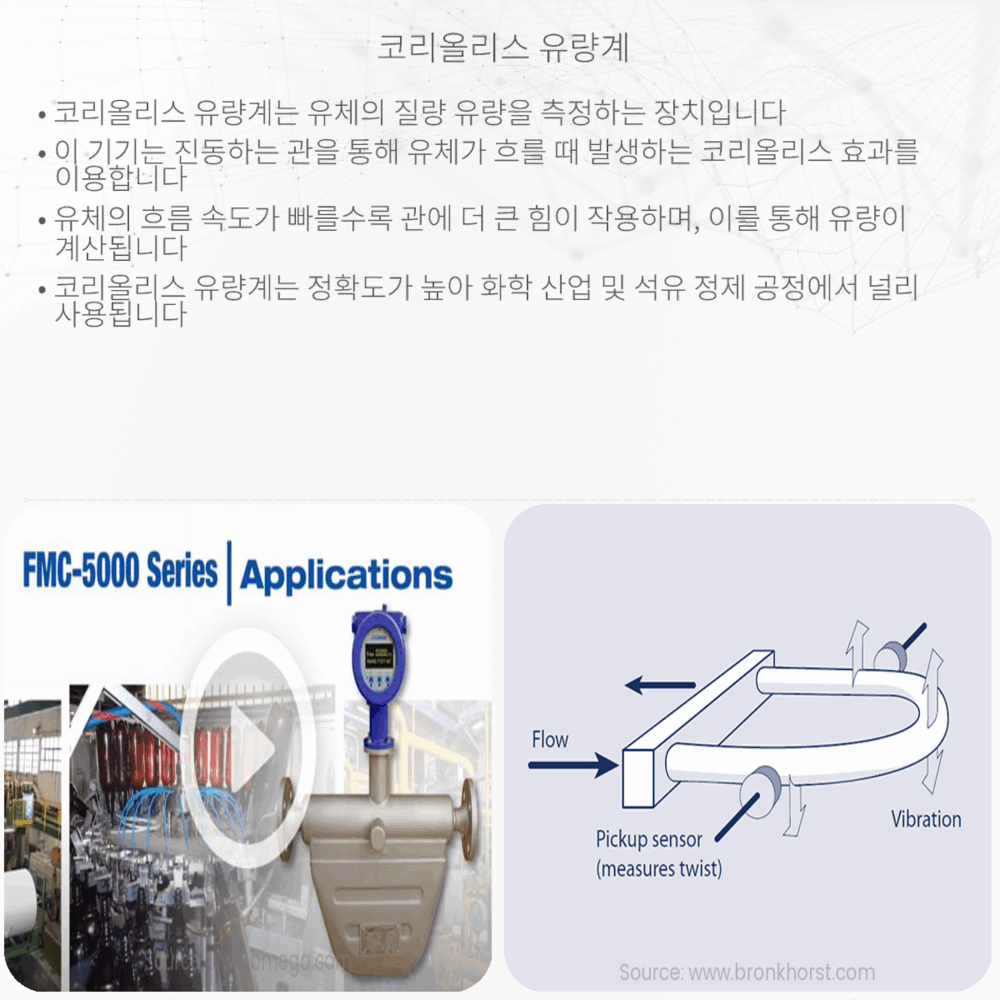

코리올리스 유량계는 내부에 진동하는 U자형이나 직선형의 튜브를 가지고 있습니다. 유체가 이 튜브를 흐를 때, 진동하는 튜브는 코리올리스 효과를 경험합니다. 유체가 튜브를 따라 이동함에 따라 진동방향과 수직인 방향으로 추가적인 운동을 하게 되고, 이로 인해 튜브 양쪽에는 상대적인 속도 차이가 생기게 됩니다. 이렇게 발생하는 튜브의 변형은 센서를 통해 감지되며, 이를 통해 유체의 질량 유량을 정밀하게 측정할 수 있습니다.
코리올리스 유량계의 주요 구성 요소
- 진동하는 튜브: 유체가 흐르는 주된 경로로서, 일정한 주파수로 진동한다.
- 구동 장치: 튜브를 진동시키기 위한 전자기 장치이다.
- 센서: 튜브 양쪽의 변위나 위상 차이를 감지한다.
- 전자 회로: 센서의 신호를 처리하고, 유량으로 변환하는 역할을 한다.
코리올리스 유량계의 장점
- 직접적인 질량 유량 측정이 가능하므로, 온도나 압력 같은 외부 조건에 영향을 적게 받는다.
- 높은 정밀도와 재현성을 가진다.
- 밀도 측정이 가능하여 유체의 특성 변화를 감시할 수 있다.
- 민감한 부품이 없어 유지보수가 쉽고 견고하다.
유체의 흐름을 정밀하게 측정해야 하는 공정 제어, 화학 반응, 연료 전달 시스템과 같은 다양한 산업 분야에서 코리올리스 유량계는 중요한 역할을 합니다. 그 원리와 구성, 장점을 이해하는 것은 이 분야에 관심이 있는 학생이나 엔지니어에게 필요한 지식입니다.
코리올리스 유량계의 수학적 설명
코리올리스 유량계의 수학적 원리를 간단하게 설명하면 다음과 같습니다. 센서는 튜브의 양쪽 변위를 측정하여 위상 차이(ΔΦ)를 구합니다. 이 위상 차이는 유체의 질량 유량(m˙)과 다음과 같은 관계를 가집니다:
m˙ = K * (ΔΦ)
여기서 K는 계수로, 시스템의 고유한 특성과 캘리브레이션에 의해 결정됩니다. 정밀한 유량 측정을 위해서는 코리올리스 유량계의 캘리브레이션과 정기적인 유지보수가 매우 중요합니다.
코리올리스 유량계에 대한 기초적인 이해를 바탕으로, 이 계기가 현대 산업에서 어떤 중요한 역할을 하는지, 그리고 왜 정밀한 유량 측정이 필수적인지에 대한 통찰을 얻을 수 있습니다. 복잡한 계기라도 기본 원리를 이해하고 나면, 그 작동 방식과 활용 분야를 쉽게 파악할 수 있습니다.
