이 글에서는 철심 인덕터의 원리, 특징, 응용 분야를 다루며, 현대 전자기기와 시스템에서의 중요성과 미래 발전 가능성을 탐구합니다.

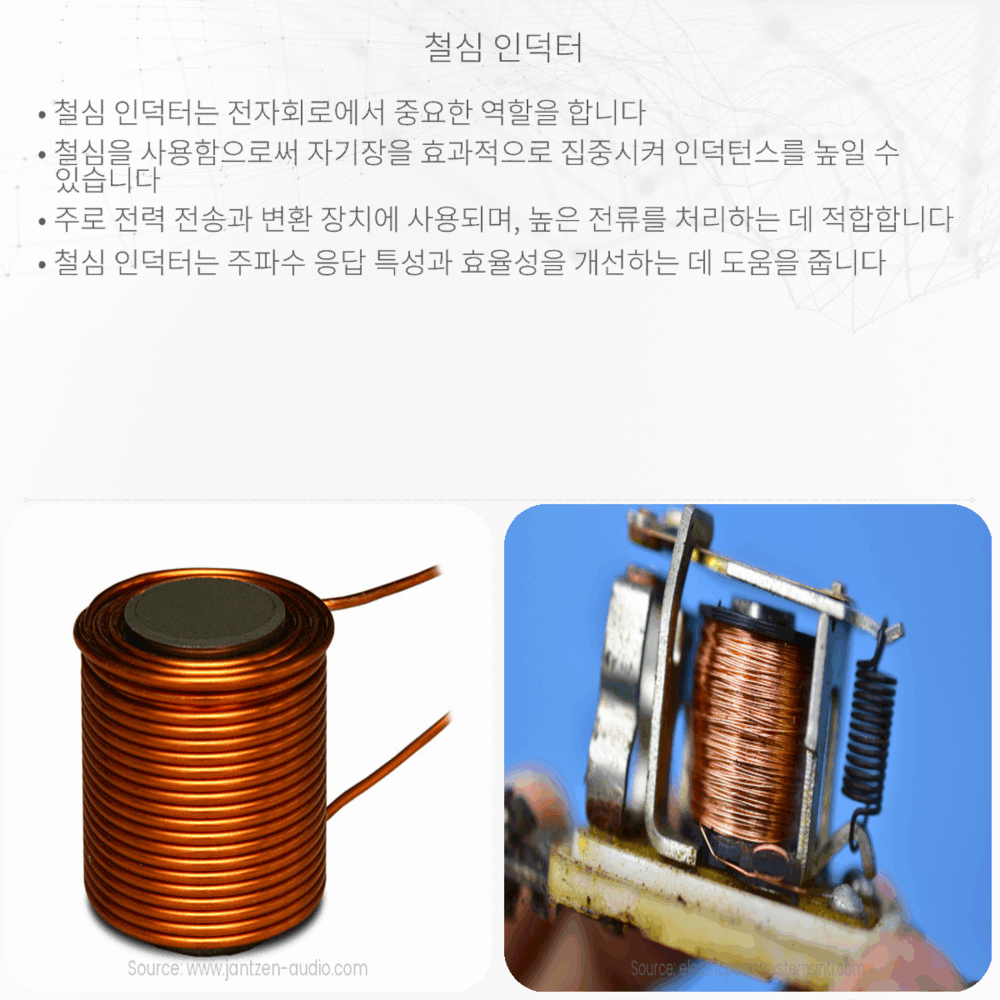

철심 인덕터의 기본 원리와 특징
철심 인덕터는 전자기학에서 중요한 부품으로, 전기 회로에서 에너지를 저장하고 조절하는 데 사용됩니다. 인덕터는 일반적으로 코일 형태의 도선으로 구성되며, 이 도선 주위로 생성되는 자기장을 통해 에너지를 저장합니다. 철심 인덕터는 내부에 철 또는 철 합금으로 만들어진 ‘철심’을 포함하고 있어, 그 특성이 달라집니다.
철심 인덕터의 작동 원리
철심 인덕터의 작동 원리는 간단합니다. 전류가 인덕터의 코일을 통과하면, 코일 주변에 자기장이 생성됩니다. 이 자기장은 철심을 통해 흐르게 되며, 철심의 존재로 인해 인덕터의 인덕턴스(코일이 전류 변화에 저항하는 정도)가 증가합니다. 인덕턴스의 수식은 다음과 같습니다:
L = N2 * μ0 * μr * A / l
여기서 L은 인덕턴스, N은 코일의 권수, μ0는 진공의 투자율, μr는 상대 투자율, A는 코일 단면적, l은 코일의 길이입니다. 철심의 존재는 μr, 즉 상대 투자율을 증가시켜 인덕턴스를 더욱 높여줍니다.
철심 인덕터의 특징
- 높은 인덕턴스: 철심을 사용함으로써 인덕터의 인덕턴스를 상당히 높일 수 있습니다. 이는 더 많은 에너지를 저장할 수 있음을 의미합니다.
- 자기 포화: 하지만 철심은 특정 포화 지점에 도달하면 더 이상의 자기장을 효율적으로 전달하지 못합니다. 이를 자기 포화라고 하며, 이는 인덕터의 성능에 제한을 주는 요소 중 하나입니다.
- 주파수 의존성: 철심 인덕터는 또한 주파수에 따라 그 특성이 달라집니다. 낮은 주파수에서는 효율적으로 작동하지만, 고주파수에서는 코어 손실과 열 문제가 발생할 수 있습니다.
철심 인덕터의 응용
철심 인덕터는 다양한 전자기기와 전력 시스템에서 필수적인 역할을 합니다. 예를 들어, 변압기, 전력 공급 장치, 오디오 장비, 그리고 라디오 수신기 등에서 광범위하게 사용됩니다. 이들 장치에서 인덕터는 필터링, 에너지 저장, 신호 조절 등의 기능을 수행합니다. 특히, 전력 전자에서는 고효율의 에너지 변환을 위해 중요한 역할을 합니다.
철심 인덕터 선택시 고려사항
철심 인덕터를 선택할 때는 몇 가지 중요한 요소를 고려해야 합니다. 첫째, 필요한 인덕턴스 값과 해당 인덕터가 견딜 수 있는 최대 전류를 고려해야 합니다. 둘째, 작동 주파수와 이에 따른 철심의 손실 특성을 이해해야 합니다. 셋째, 크기와 무게, 그리고 비용도 중요한 선택 기준이 됩니다. 이러한 요소들은 응용 분야와 사용 환경에 따라 달라질 수 있습니다.
미래 전망 및 혁신
기술의 발전에 따라 철심 인덕터의 설계와 응용 분야도 지속적으로 발전하고 있습니다. 예를 들어, 더 작고 효율적인 인덕터를 위한 새로운 합금과 고성능 재료의 개발, 첨단 제조 기술 등이 연구되고 있습니다. 이러한 혁신은 에너지 효율을 높이고, 소형화 및 경량화를 가능하게 해 전자기기의 성능 개선에 크게 기여하고 있습니다.
결론
철심 인덕터는 그 특성상 전자기학과 전력 전자에서 두루 사용되며, 다양한 기능을 수행합니다. 높은 인덕턴스, 자기 포화의 이해, 그리고 주파수에 따른 성능 변화는 이러한 부품을 사용할 때 중요한 고려 사항입니다. 철심 인덕터의 선택과 응용은 기술의 발전과 함께 계속 진화하고 있으며, 미래의 혁신적인 전자기기 및 시스템 설계에 있어 핵심 요소가 될 것입니다. 이러한 발전을 통해 더욱 효율적이고, 신뢰성 높은 전자 시스템의 구현이 가능해질 것으로 기대됩니다.
