정전 용량 터치 센서의 원리
정전 용량 터치 센서는 많은 현대 전자기기에서 사용자 인터페이스의 핵심 부분입니다. 특히 스마트폰이나 태블릿과 같은 휴대용 장치에서 필수적인 기술이죠. 이 센서는 사용자의 손가락이 센서 근처에 위치할 때 생기는 정전용량의 변화를 감지하여 작동합니다.
정전 용량이란?
정전 용량은 두 도체 사이에 저장될 수 있는 전하의 양입니다. 두 도체 사이에 절연매체가 있을 때, 전기장에 의해 한 도체로부터 다른 도체로 전자가 이동하지 않고도 서로 대전 시키는 성질이 있습니다. 이를 정전용량이라 하며, 캐패시턴스(Capacitance)라고 불리고 C로 표현되며, 단위는 패럿(Farad)입니다. 공식적으로는 다음과 같이 표현됩니다:
\[ C = \frac{Q}{V} \]
여기서 \( Q \)는 저장된 전하의 양이고, \( V \)는 전압입니다.
터치 센서의 작동 원리

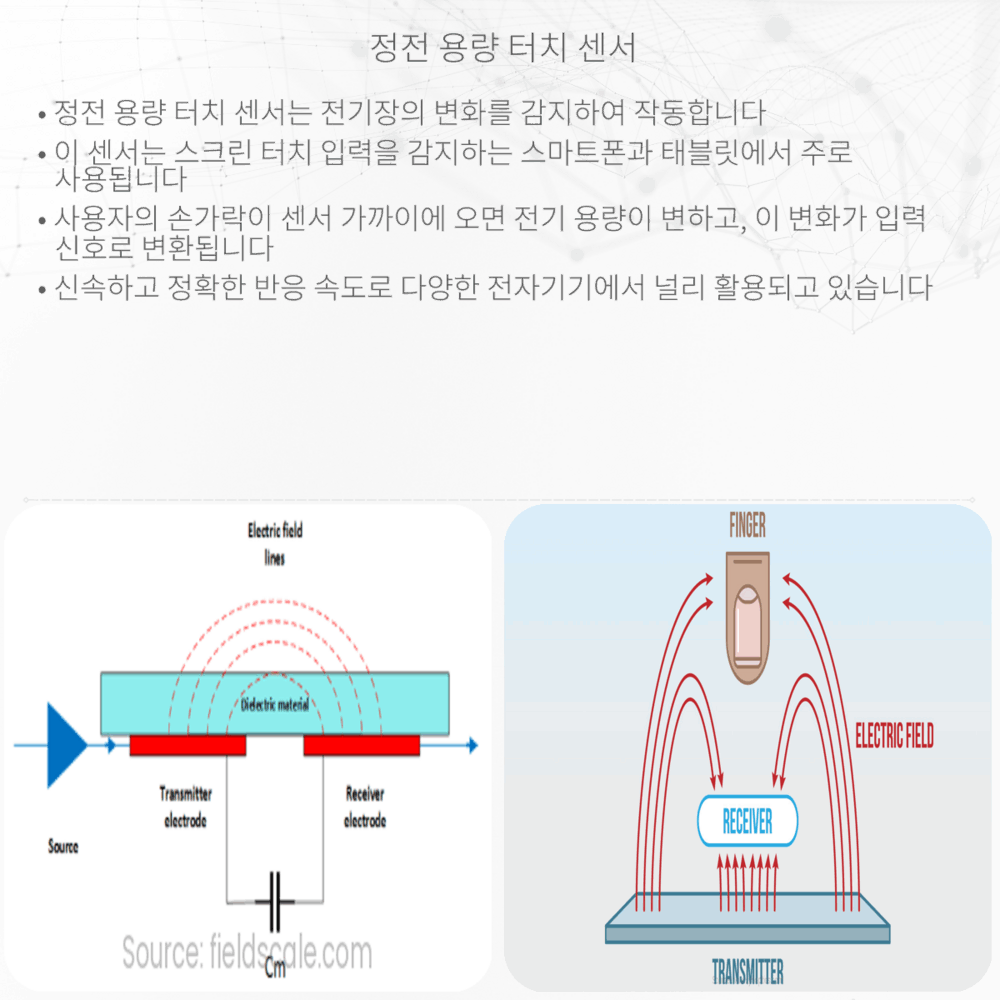

정전 용량 터치 센서는 하나의 전도성 패널 사이에 신호를 보내어 이 패널의 전기장을 형성합니다. 손가락이 이 전도성 패널 가까이 오면, 손과 패널 사이에 “가상의” 정전 용량이 생성됩니다. 사람의 몸은 전기를 통할 수 있기 때문에 접촉하면 회로의 일부로 작동하며, 터치 위치에 따라 회로의 전체 정전 용량이 변화합니다. 센서는 이 변화를 감지하고, 그 정보를 처리하여 사용자가 화면을 어떻게 터치했는지를 결정짓습니다.
정전 용량 터치 센서의 구성
- 전도성 패널: 터치가 이루어지는 곳으로 보통 투명한 도전체로 이루어져 있습니다.
- 컨트롤러: 센서로부터의 신호를 받아 처리하는 전자회로입니다.
- 소프트웨어: 컨트롤러가 처리한 정보를 기반으로 화면에 보여질 내용을 결정합니다.
다양한 터치 기술
진정으로 멀티포인트 터치를 인식할 수 있는 프로젝티드 캐패시티브 터치센서(Projected Capacitive Touch Sensor, PCTS)는 두 가지 주요한 종류가 있습니다: 자가 용량과 상호 용량 방식입니다.
- 자가 용량 방식은 각 감지 노드가 홀로 전기장을 형성하고, 이를 통해 손가락의 접촉을 감지합니다. 이는 단지 한 손가락 터치만을 정확히 감지할 수 있는 경향이 있습니다.
- 상호 용량 방식은 X축과 Y축으로 뻗어 있는 전도성 그리드를 사용하여 정확하게 여러 터치를 동시에 감지할 수 있습니다. 현대의 스마트폰이나 태블릿에서 널리 사용되고 있는 기술입니다.
정전 용량 터치 센서는 우리 생활 속에서 빈번하게 사용되며 간편한 조작과 정밀한 컨트롤이 가능해 현대 기술의 필수 요소로 자리잡았습니다. 이 기술의 원리를 이해함으로써 우리는 주변 장비들이 어떻게 반응하고 상호작용하는지 더 깊이 이해할 수 있습니다.
