전압 삼배기의 원리와 사용

전압 삼배기(Voltage Tripler)는 전기와 마그네티즘의 흥미로운 적용 중 하나입니다. 이 장치는 입력된 전압의 세 배에 해당하는 전압을 출력하는 전자 회로입니다. 예를 들어, 100V의 전압을 입력하면 300V의 전압을 얻을 수 있습니다. 전압 삼배기는 고전압을 필요로 하는 전자 기기나 실험에서 유용하게 사용됩니다. 이러한 장치의 이해를 돕기 위해, 전압 삼배기의 작동 원리와 구성 요소를 살펴보겠습니다.

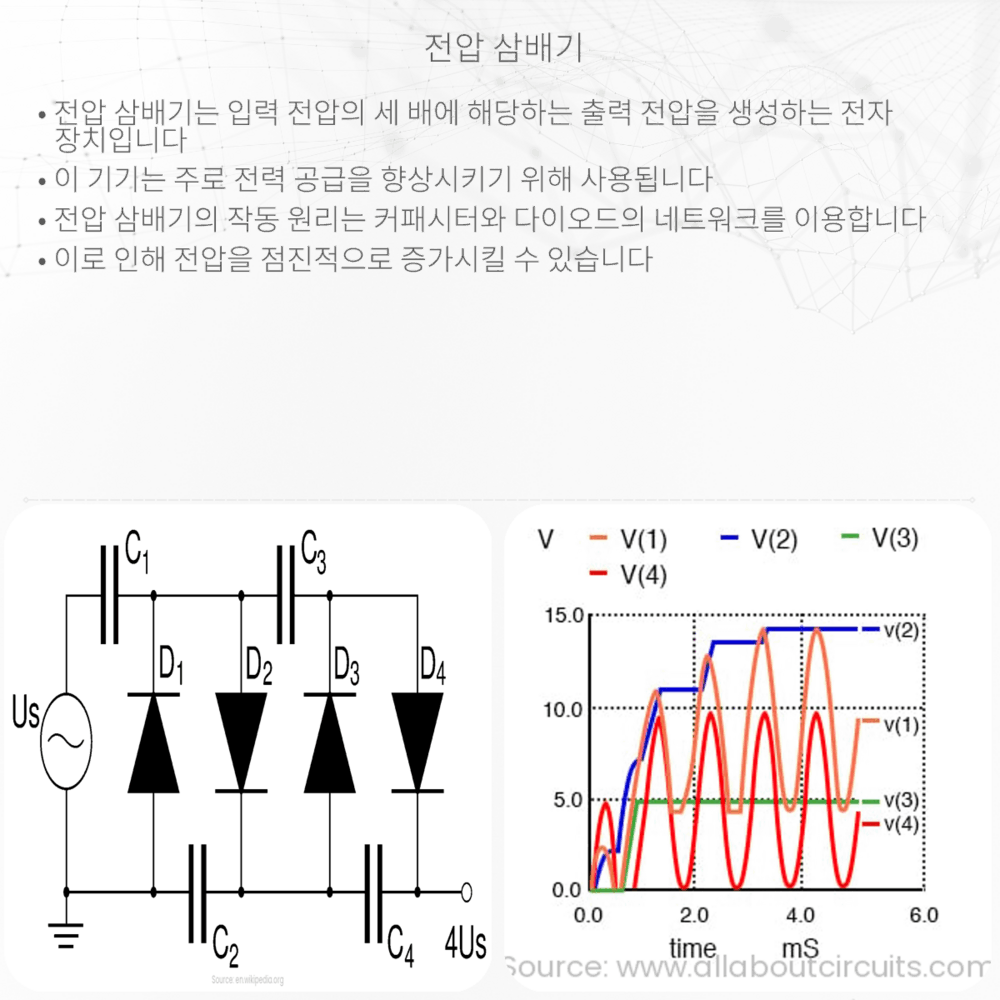

전압 삼배기의 구성

전압 삼배기는 주로 다이오드와 커패시터를 이용하여 만들어집니다. 여기서 다이오드는 전류가 한 방향으로만 흐르도록 하는 반도체 소자이며, 커패시터는 전기를 일시적으로 저장할 수 있는 소자입니다.

• 다이오드(D): 전류를 한 방향으로만 통과시키는 역할을 합니다.
• 커패시터(C): 전기를 저장하고, 필요 시 방출하는 역할을 담당합니다.

작동 원리

전압 삼배기는 AC(교류) 전원을 사용합니다. 교류 전압은 시간에 따라 크기와 방향이 주기적으로 변하는 전압입니다. 전압 삼배기의 기본적인 작동 과정은 다음과 같습니다:

1. 첫 번째 다이오드(D₁)를 통해 AC 전압의 첫 번째 반파동이 커패시터(C₁)에 도달하여 C₁를 충전합니다.
2. 두 번째 반파동이 시작될 때, C₁에 저장된 전압과 AC 전압이 합해져 다이오드(D₂)를 통과하여 두 번째 커패시터(C₂)를 충전합니다. 이 때 C₂에 저장되는 전압은 AC 전압의 두 배가 됩니다.
3. 세 번째 반파동이 시작될 때, C₁과 C₂에 축적된 전압이 더해져, 다이오드(D₃)를 통과하여 세 번째 커패시터(C₃)를 충전하며, 이때 C₃에는 AC 전압의 세 배가 축적됩니다.

결과적으로 C₃의 양단에는 입력 AC 전압의 세 배에 해당하는 DC(직류) 전압이 형성됩니다. 이 DC 전압을 사용하여 고전압을 요구하는 부하(load)를 구동할 수 있습니다.

전압 삼배기의 응용

전압 삼배기는 다양한 전자 장비에서 고전압을 생성하는 데 사용됩니다. 일반적인 예로는, TV나 모니터의 CRT(가시선 튜브), 레이저 프린터의 전하 롤러 충전, 고전압 실험 등이 있습니다. 또한, 제한된 전원에서 높은 전압을 얻고자 할 때 유용하게 쓰입니다. 하지만 이러한 시스템은 출력 전류가 제한적이라는 단점이 있어 고전력 응용 분야에는 적합하지 않을 수 있습니다.

전압 삼배기의 효율적인 사용을 위해서는, 다이오드와 커패시터의 선정이 중요합니다. 각 구성 요소는 충분한 전압과 전류에 견딜 수 있도록 견고해야하며, 회로 설계시에는 손실을 최소화할 수 있는 방안을 고려해야 합니다.

마무리

결론적으로, 전압 삼배기는 전압을 증폭시켜 고전압이 필요한 기기에 사용할 수 있는 간단하면서도 강력한 도구입니다. 이 기초적인 전기 공학의 원리를 이해함으로써, 우리는 전자 기기가 어떻게 작동하는지에 대한 더 깊은 통찰을 얻을 수 있습니다. 전기와 마그네티즘이 어우러져 만들어내는 다양한 기술들을 학습함에 있어 전압 삼배기는 매우 흥미로운 시작점이 될 것입니다.
