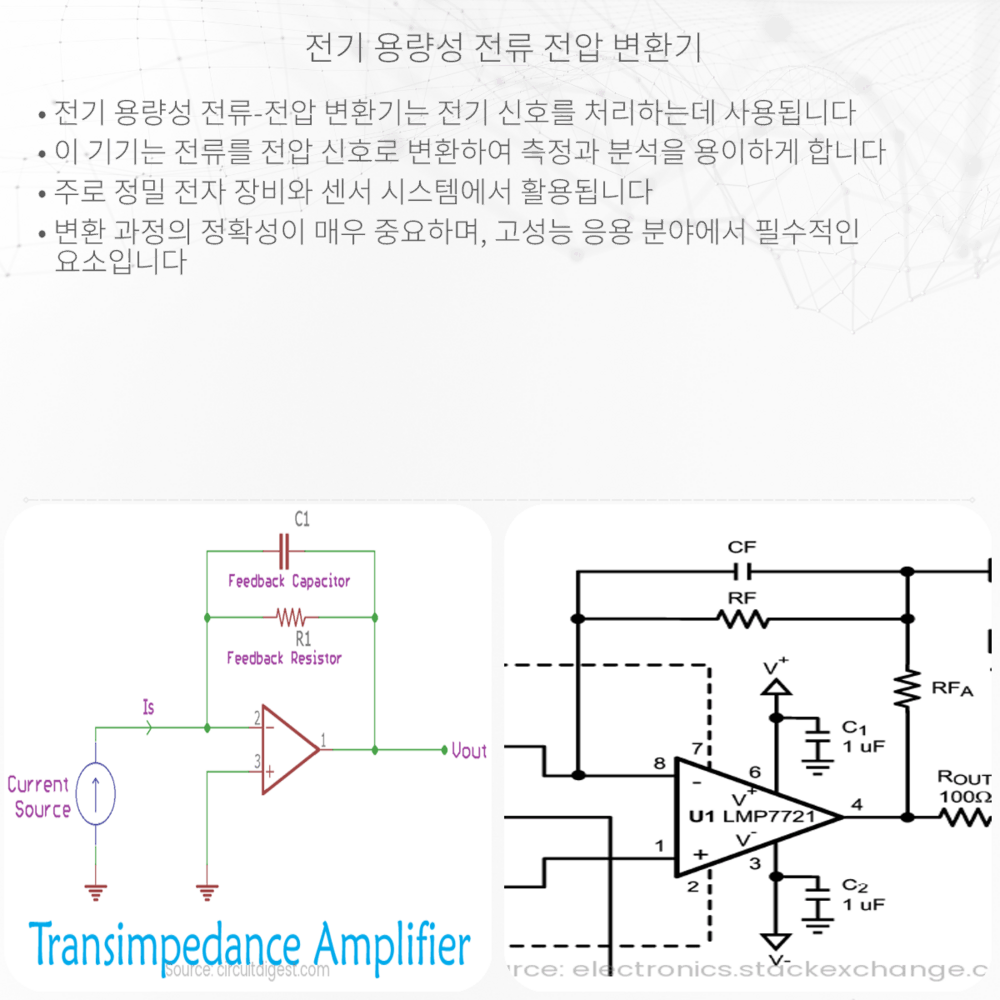

전기 용량성 전류-전압 변환기란?
전기 용량성 전류-전압 변환기(Capacitive Current-to-Voltage Converter)는 전기 회로에서 중요한 역할을 하는 부품입니다. 이 변환기는 전기 신호를 다루는 데 있어서 전류를 전압 신호로 변환하는 기능을 수행합니다. 전류 신호는 시간에 따라 변하는 전하의 흐름을 의미하며, 전압 신호는 두 지점 사이의 전기적 잠재 차이를 나타냅니다. 이러한 변환은 측정 및 처리가 용이하도록 신호의 형태를 조정하는 데 유용합니다.
용량성 전류-전압 변환의 원리
전기 용량성 전류-전압 변환의 기본 원리는 콘덴서(Capacitor)의 특성을 이용한 것입니다. 콘덴서는 전기를 일시적으로 저장할 수 있는 능력을 가지고 있으며, 이를 ‘전기용량’이라 합니다. 전기용량은 콘덴서가 저장할 수 있는 전하의 양과 전압 사이의 관계를 나타내는 물리적 양으로, 공식은 다음과 같습니다.
여기서 C는 전기 용량을, Q는 저장된 전하의 양을, V는 콘덴서 양단의 전압을 나타냅니다.
전류를 전압으로 변환할 때 콘덴서의 전기 용량이 중요한 역할을 합니다. 전류 I가 콘덴서를 흐를 때, 콘덴서에 축적된 전하 Q는 시간 t에 따라 변화하고, 전압 V도 변합니다. 이 관계를 나타내는 공식은 다음과 같습니다.
콘덴서에 축적된 전하의 변화량 dQ는 시간 dt에 대한 비율로써 전류 I를 나타내며, 전기 용량은 변하지 않습니다. 이를 이용하여 전압 V를 다음과 같이 표현할 수 있습니다.
이 공식은 전류를 시간에 대해서 적분하여 전압을 얻어내는 관계를 나타냅니다.
용량성 전류-전압 변환기의 활용
용량성 전류-전압 변환기는 다양한 전자 및 전기 장비에서 중요한 역할을 합니다. 예를 들어, 화학 실험에서 이온의 농도를 측정하는 전기 화학적 센서, 의료 분야에서 심장의 전기 활동을 측정하는 심전도(ECG), 전자 회로에서 아날로그 신호를 디지털 신호로 변환하는 아날로그-디지털 변환기(ADC) 등이 있습니다. 이러한 응용 분야에서 정확한 수치를 얻기 위해서는 신호의 올바른 변환 및 처리가 필수적입니다.
결론
전기 용량성 전류-전압 변환기는 전자 회로에서 매우 중요한 역할을 수행하는 부품입니다. 전류와 전압 간의 변환을 통해 더 다양하고 복잡한 전자기기의 설계와 구현이 가능하게 됩니다. 이 원리를 이해함으로써, 전기 및 전자공학을 공부하는 학생들과 엔지니어들은 보다 효율적인 회로 설계와 시스템 최적화를 이루는 데 필요한 기초를 다질 수 있게 됩니다.
