전기용량 하중 세포의 원리와 응용을 소개하며, 물리적인 힘을 전기 신호로 변환하는 방식과 이 장치의 장단점을 분석합니다.

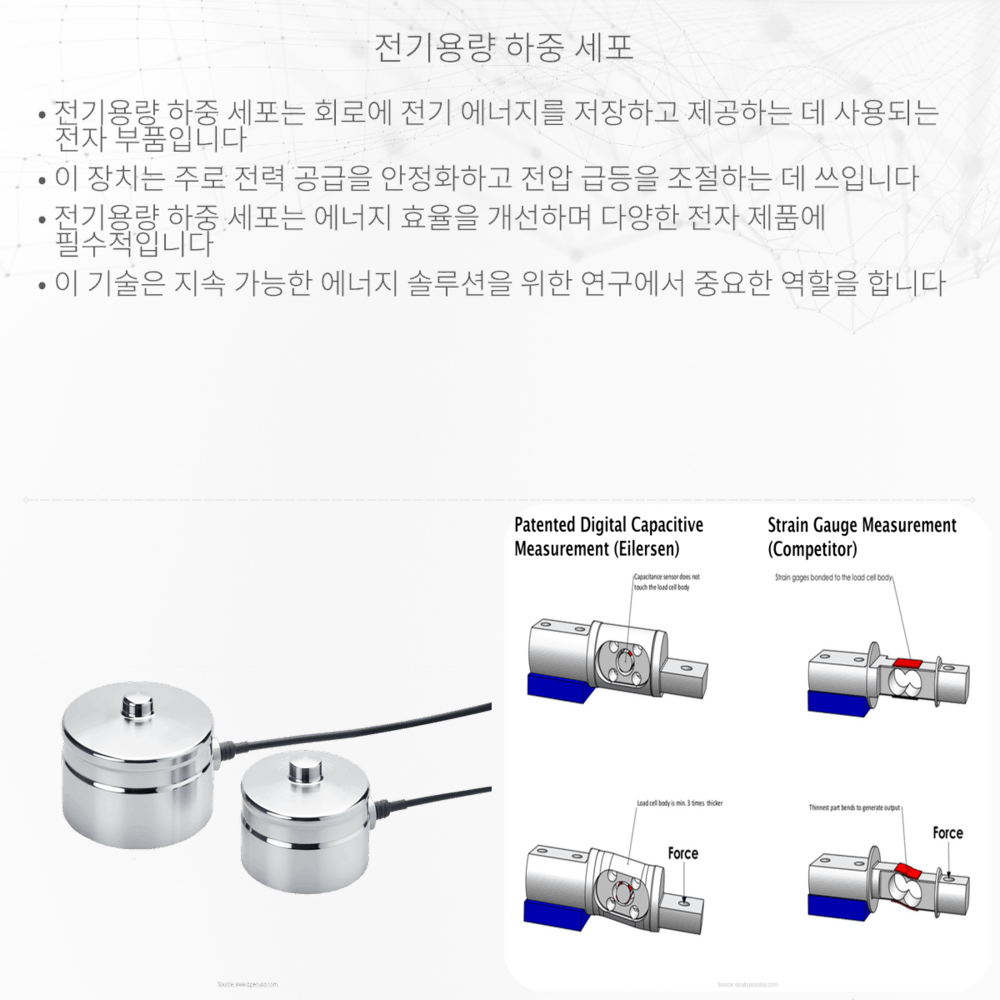

전기용량 하중 세포란?
전기용량 하중 세포(Capacitive Load Cell)는 물리적인 힘을 전기 신호로 바꾸는 센서 중 하나로, 주로 전자식 저울이나 힘 측정 장비에서 찾아볼 수 있습니다. 전기용량 하중 세포는 전기용량을 이용하여 변화를 감지하는데, 이 전기용량이란 두 전극 사이에 저장할 수 있는 전기량의 정도를 의미합니다.
전기용량의 기본 원리
전기용량(Capacitance)은 물리량으로서, 두 전극이 서로 얼마나 많은 전하(Charge)를 저장할 수 있는지를 나타냅니다. 이는 C로 표현되며, 단위로는 패럿(Farad)을 사용합니다. 전기용량의 공식은 다음과 같습니다:
C = Q / V
- Q는 전극에 저장된 전하의 양을 의미합니다(쿨롱).
- V는 전극 사이에 걸린 전압을 의미합니다(볼트).
이때 전극이 서로 가까울수록, 그리고 전극 사이의 절연체(유전체)의 능력이 좋을수록 전기용량은 증가합니다.
전기용량 하중 세포의 작동 원리
전기용량 하중 세포에서는 물체로부터 가해지는 힘이 전기용량의 변화로 나타납니다. 이러한 변화는 하중 세포 내부의 전극과 유전체 사이의 거리 변화에 의해 일어나며, 치수 변화를 감지함으로써 힘을 측정합니다.
전기용량식 하중 세포의 구성 요소
- 전극: 전기용량을 형성하기 위해 두 개 이상이 필요하며, 외부 하중에 의해 위치가 변할 수 있습니다.
- 유전체: 전극 사이에 위치하며, 전기장을 통해 전하가 흐르는 것을 막는 역할을 합니다.
- 측정 회로: 변화하는 전기용량을 정확한 전기 신호로 변환하기 위한 전자 회로가 포함됩니다.
하중 세포의 응용
전기용량 하중 세포는 그 정밀성과 민감성 때문에 소형 전자 저울, 압력 측정기, 힘 측정 장비 등 다양한 분야에서 널리 사용됩니다. 특히 산업 현장에서의 공정 제어나 로봇 기술에서 부하를 정밀하게 측정하는 데 필요합니다.
장단점
전기용량 하중 세포의 장점은 낮은 힘을 매우 높은 정밀도로 측정할 수 있다는 것입니다. 또한, 작은 크기와 낮은 전력 소비가 가능하기 때문에, 이동식 장치나 배터리로 작동하는 시스템에 매우 적합합니다.
그러나, 단점으로는 온도 변화나 외부 전자기장의 영향을 받기 쉬워 환경이 변할 때마다 교정이 필요할 수 있다는 점이 있습니다. 또한, 진동이나 충격에 민감한 경우도 있어서 이러한 환경에서는 사용에 제한이 있을 수 있습니다.
결론
전기용량 하중 세포는 물리적인 힘을 전자 신호로 변환하는 매우 유용한 도구입니다. 그 정밀도와 민감성은 많은 현대 기술에서 필수적인 요소이며, 이해하는 것은 산업 및 과학 분야에서 더 나은 제어와 측정을 가능하게 합니다. 오늘날 공학 기술의 발전에 따라 전기용량 하중 세포는 점점 더 정교해지고 있으며, 다양한 응용 분야에서 그 중요성을 더욱 확장하고 있습니다.
