전기용량 스위치는 전기장 변화를 감지해 전자 기기를 제어하는 부품으로, 터치스크린 및 다양한 인터페이스에서 사용됩니다.

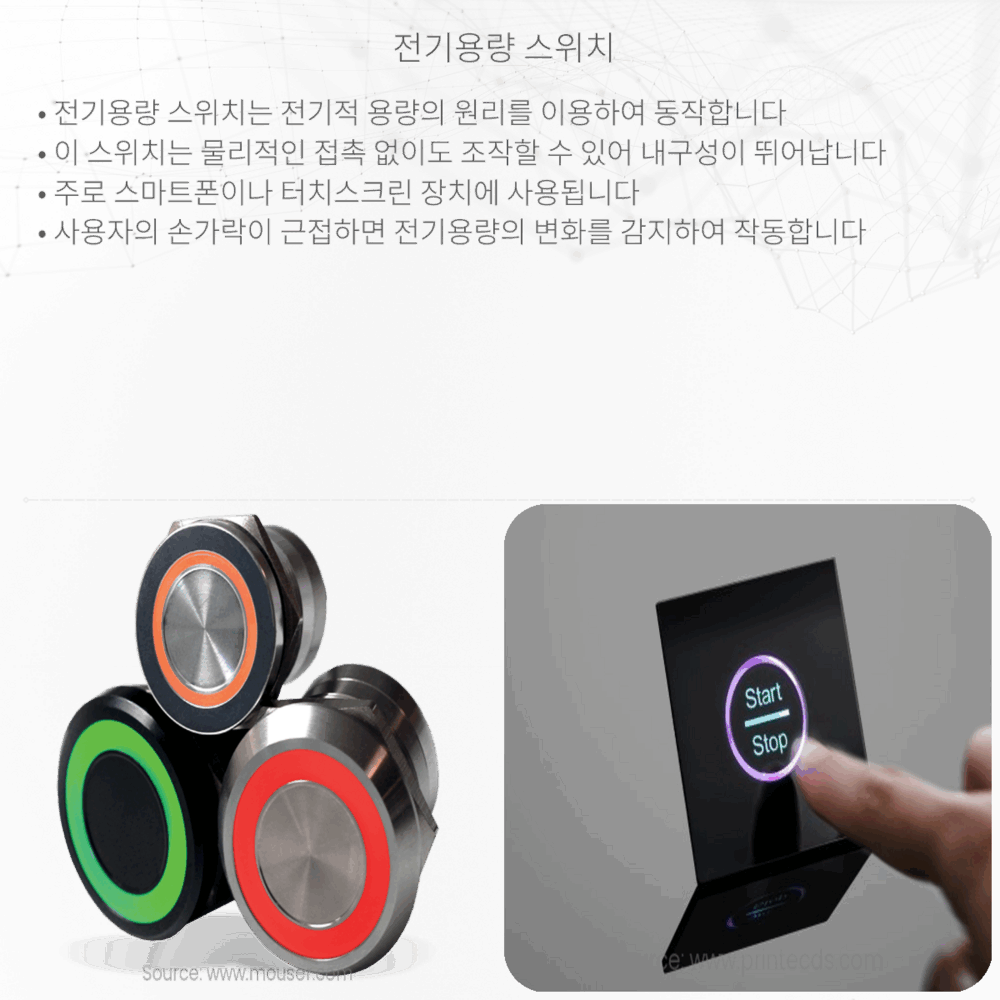

전기용량 스위치란?
전기용량 스위치는 전기장을 이용하여 회로의 개폐를 제어하는 전자 부품입니다. 이 기술은 사람의 손가락이나 다른 도체가 스위치에 가까워질 때 전기 용량의 변화를 감지하여 작동합니다. 이러한 유형의 스위치는 터치 스크린 기기, 조명 제어, 그리고 다양한 전자 기기에서 흔히 볼 수 있습니다.
전기용량 스위치의 원리
전기용량은 두 도체 사이의 전위차에 따라 분리된 전하의 양을 의미합니다. 이를 수식으로 표현하면 다음과 같습니다:
\[ C = \frac{Q}{V} \]
여기서 C는 전기용량, Q는 축적된 전하량, 그리고 V는 전위차를 나타냅니다. 도체 가까이 다른 도체나 절연체를 두게 되면 전기용량이 변화하는데, 이는 전기장이 재배열되기 때문입니다.
전기용량 스위치는 이러한 원리를 이용합니다. 특정한 도체 패드(때로는 인쇄된 회로 기판(PCB) 위의 전도성 영역)는 전기 용량 계측 장치에 연결되어 있고, 사용자의 손가락이 이 패드에 근접하거나 접촉할 때, 인간의 몸이 전기 용량을 약간 증가시키는 추가적인 ‘도체’ 역할을 합니다. 이 증가는 회로에 의해 감지되며, 특정한 임계값을 넘으면 스위치가 ‘켜진’ 상태로 인식되어 회로를 활성화합니다.
전기용량 스위치는 물리적인 압력이 필요하지 않기 때문에, 기계적인 부품의 마모를 걱정하지 않아도 되고 먼지나 습기로부터도 비교적 안전합니다. 이러한 특성 덕분에 복잡한 환경이나 오랫동안 내구성이 요구되는 애플리케이션에서 유리합니다.
전기용량 스위치의 구조
- 도체 패드: 사용자의 손가락과 같은 도체가 스위치에 접근할 때 전기용량을 증가시키는 부분입니다.
- 절연 재료: 도체 패드와 사용자 사이에 위치하여, 직접적인 전기적 접촉을 방지합니다.
- 회로: 전기 용량의 변화를 감지하고 처리하여 스위치의 상태를 결정합니다.
모바일 폰, 태블릿, 그리고 인터랙티브 디스플레이에서 널리 사용되는 전기용량 스위치는 편리함과 내구성을 제공하는 현대적인 인터페이스 기술입니다. 다음 섹션에서는 전기용량 스위치의 응용과 한계에 대해 살펴볼 것입니다.
전기용량 스위치의 응용
전기용량 스위치는 다양한 전자 기기에서 터치 인터페이스로 활용되고 있습니다. 예를 들어, 스마트폰의 화면이 바로 이런 종류의 스위치 기술을 사용하고 있으며, 터치패드와 특정 가전 제품의 제어판에서도 찾아볼 수 있습니다. 라이트 스위치나 기타 홈 자동화 시스템 역시 터치 기능을 통해 직관적으로 제어할 수 있도록 전기용량 스위치를 사용합니다.
전기용량 스위치의 한계
전기용량 스위치는 많은 장점을 가지고 있지만, 몇 가지 한계 또한 존재합니다. 습기나 물이 도체 패드 근처에 있을 경우 전기 용량이 잘못 감지되어 오작동을 일으킬 수 있습니다. 또한, 전기 간섭이나 다른 전자기적 요소들에 의해 성능이 영향을 받을 수도 있습니다.
결론
전기용량 스위치는 우리 일상생활 속 다양한 기기에 편리한 터치 기능을 제공하는 혁신적인 기술입니다. 물리적 접촉 없이 부드럽고 직관적인 조작이 가능하며, 내구성이 뛰어나고 유지보수가 쉬워 많은 이점을 제공합니다. 기기 제조업체는 이 기술을 접목시켜 사용자 경험을 향상시키고 있으며, 향후 전기용량 스위치 기술은 더욱 정교하고 다목적으로 발전할 것으로 기대됩니다. 그럼에도 불구하고 환경적 요인에 의한 한계 그리고 전기적 간섭에 대한 이슈는 계속해서 연구 및 개선의 대상이 될 것입니다. 전기용량 스위치는 현대 전자 기술에서 빼놓을 수 없는 요소로 자리 잡았으며, 앞으로도 그 중요성은 계속 증가할 것입니다.
