저항기의 역할, 종류 및 색상 코드에 대해 알아보고, 전기회로에서 필수적인 이 전자 부품의 기능과 옴의 법칙을 이해하세요.

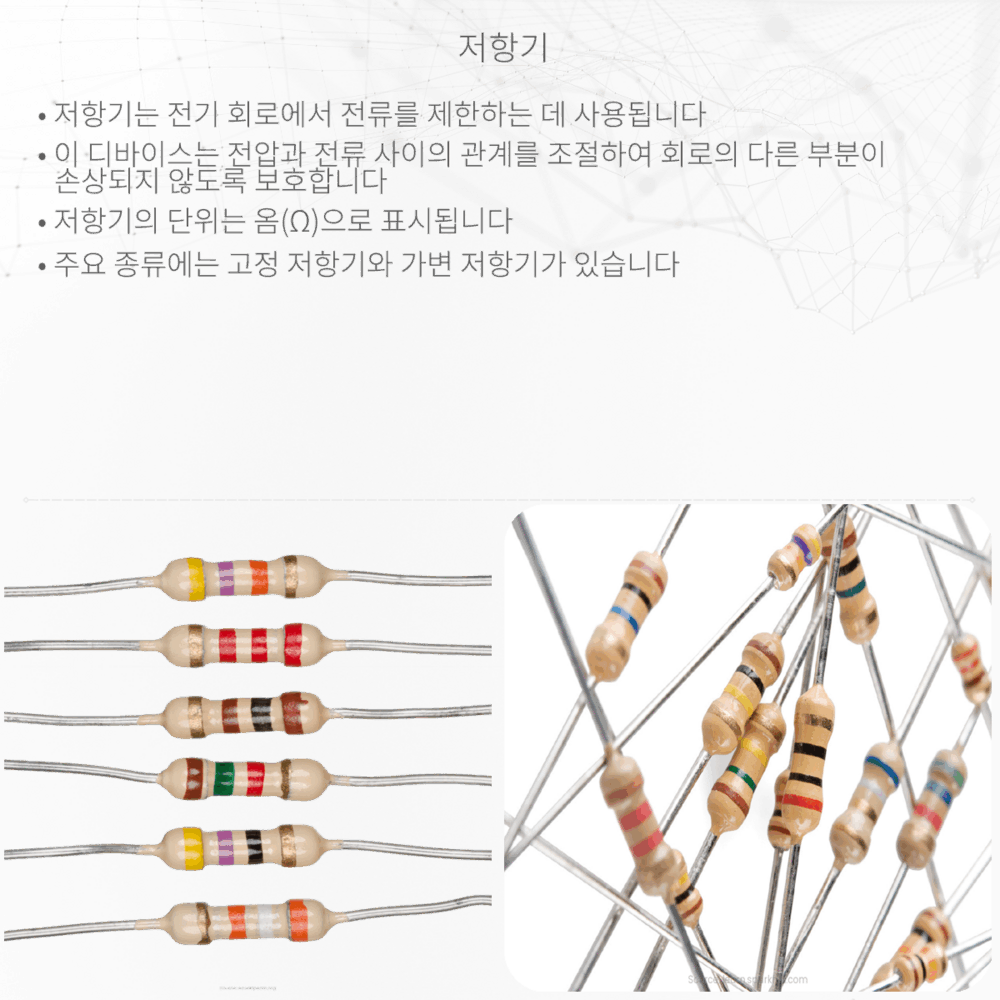

저항기란 무엇인가?
저항기(resistor)는 전기회로에서 매우 중요한 구성 요소 중 하나로, 전류의 흐름을 제어하기 위해 고안된 전자 부품입니다. 이는 전기 회로에 저항이라는 성질을 제공하여 전류를 줄이거나 특정 부분의 전압을 조절하는 역할을 합니다. 저항기는 다양한 크기와 형태로 제작되며, 각각의 저항기는 그 저항값에 따라 다른 양의 전류를 제한할 수 있습니다.
저항의 법칙
저항값을 결정하는 데 있어 가장 중요한 기본 법칙은 옴의 법칙입니다. 옴의 법칙은 전압(V), 전류(I), 저항(R)의 관계를 나타내며, 다음과 같은 형태로 표현됩니다:
V = I * R
여기서 V는 전압(volt), I는 전류(ampere), 그리고 R은 저항(ohm)을 의미합니다. 이 법칙에 따르면 전압이 높아질수록 더 많은 전류가 흐를 수 있으며, 저항값이 높을수록 전류가 적게 흐르게 됩니다.
저항기의 종류
저항기는 대체로 두 가지 주요 유형으로 분류됩니다: 고정 저항기와 가변 저항기입니다.
- 고정 저항기(Fixed Resistor): 이 저항기는 사전에 설정된 고정된 저항값을 가지고 있으며, 그 값은 변경할 수 없습니다. 통상적인 회로에서 가장 흔히 사용되는 저항기 유형입니다.
- 가변 저항기(Variable Resistor): 사용자가 저항값을 조정할 수 있는 저항기로, 볼륨 조절이나 밝기 조절 같은 응용 분야에서 사용됩니다. 이 저항기는 간단하게 저항값을 변화시켜서 회로의 전류를 제어할 수 있게 해줍니다.
고정 저항기와 가변 저항기 외에도, 특정 온도나 광량에 반응하여 저항값이 변하는 특수한 저항기들도 존재합니다. 이러한 저항기는 보다 정교한 전기적 조절이 필요한 응용 분야에 사용됩니다.
저항기의 색상 코드
고정 저항기는 일반적으로 색상 코드를 통해 그 저항값을 식별할 수 있습니다. 이 색상 코드는 저항기의 겉면에 다색의 줄무늬로 표시되어 있으며, 각 색상은 저항값을 나타내는 특정 숫자와 연관되어 있습니다. 대표적으로 갈색은 ‘1’, 빨간색은 ‘2’, 녹색은 ‘5’, 청색은 ‘6’, 보라색은 ‘7’ 등을 의미합니다. 색상이 줄을 이루면서 저항기의 정확한 저항값을 알려 줍니다.
실제 응용에서의 저항기
저항기는 가전 제품에서부터 산업 설비에 이르기까지 광범위한 분야에서 사용됩니다. 예를 들어, 전력을 분배하거나 다른 전자 부품을 보호하기 위하여 사용될 수 있으며, 회로의 전기 신호 강도를 조절하는 역할도 합니다. 컴퓨터 회로 및 통신 장비와 같은 고도로 정교한 기술에서는 저항기가 신호 처리를 위한 필수적인 요소로 활용됩니다.
저항기의 실제 계산
규정된 전압과 전류가 주어진 회로 설계 시, 옴의 법칙을 이용해서 필요한 저항값을 계산할 수 있습니다. 예를 들면, 회로에 5V의 전압을 가하는데 전류를 0.1A로 제한하고 싶다면, 사용할 저항은 다음과 같이 계산됩니다:
R = V / I = 5V / 0.1A = 50Ω
따라서 50옴의 고정 저항기를 회로에 추가함으로써 원하는 전류 조절을 달성할 수 있습니다.
저항기의 영향
저항기가 회로에 미치는 영향은 단순히 전류를 제한하는 것에서 그치지 않습니다. 저항기는 열을 발생시키는데 이는 저항기의 전기적 에너지가 열 에너지로 변환되기 때문입니다. 강한 전류나 고전압을 다루는 회로에서는 이 열이 문제가 될 수 있으므로, 충분한 열 관리가 필요합니다.
결론
저항기는 전류의 흐름을 조절하고 전기 회로의 다른 부분을 보호하는 데 꼭 필요한 부품입니다. 옴의 법칙을 이해하고 적용하는 것은 전기 회로를 설계하고 분석할 때 기본적이면서도 중요한 기술입니다. 다양한 종류의 저항기와 그 색상 코드를 알아두면 실제로 회로를 구성하거나 수정할 때 큰 도움이 됩니다. 되도록이면 전자 제품을 사용하고 이해할 때 저항기가 어떻게 기능하는지, 그리고 그것들이 우리 생활의 많은 측면에서 얼마나 중요한지를 인식하는 것이 중요합니다. 이렇게 저항기에 대한 기본 지식을 갖춤으로써, 우리는 기술의 복잡한 세계를 한 걸음 더 앞으로 나아갈 수 있습니다.
