자력 센서의 원리를 설명하고 다양한 종류 및 활용 방법을 소개하는 기사입니다. 홀 효과 및 다른 감지 기술을 탐구합니다.
자력 센서의 기본 원리

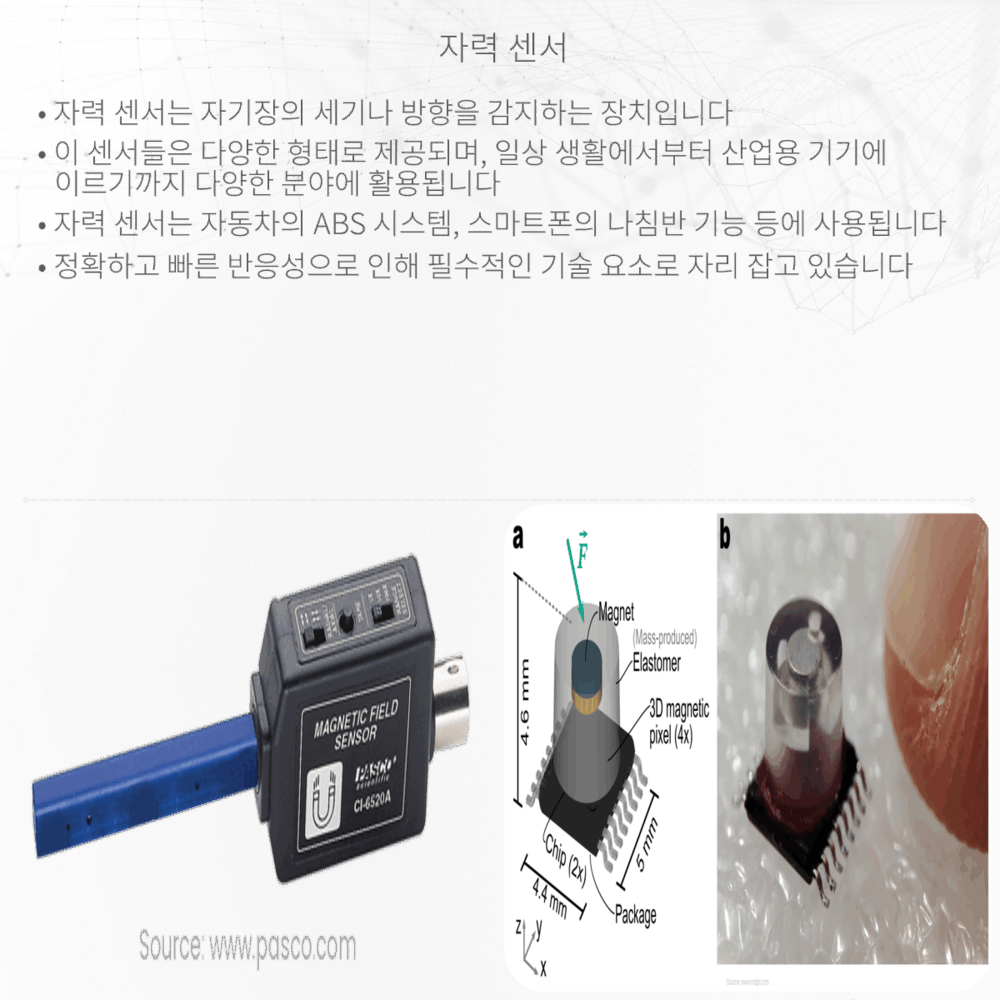

자력 센서란, 자기장을 감지하고 측정하기 위하여 사용되는 장치입니다. 이 센서들은 자동차에서부터 스마트폰, 의료 장비에 이르기까지 다양한 곳에 활용됩니다. 자력 센서는 자기장의 존재, 강도, 방향을 감지할 수 있으며, 이를 통해 많은 종류의 물리적 변화를 측정할 수 있습니다. 예를 들어, 지구의 자기장을 이용하여 방향을 찾거나, 전기 모터의 회전 속도를 측정하는 데에 사용됩니다.
자력 센서의 종류
- 홀 효과 센서(Hall Effect Sensors): 전자가 매질을 통과할 때 자기장에 직각인 방향으로 전기장이 생기는 홀 효과를 이용합니다. 이 때 발생하는 전위차를 측정하여 자기장의 존재를 감지합니다.
- 전류 감지 저항 센서(Current-sensing resistors): 전선을 흐르는 전류가 자기장을 만들어내는 원리를 이용합니다. 센서는 이 자기장을 감지하여 전류의 크기를 결정합니다.
- 자기 저항 효과 센서(Magnetoresistive Sensors): 재료의 저항이 외부 자기장에 의해 변화하는 자기 저항 효과를 활용합니다. 이 센서는 작은 자기장의 변화도 감지할 수 있어 고정밀 측정에 적합합니다.
- 자기 인덕턴스 및 광자기 효과 센서(Magnetic Inductance and Magneto-Optical Sensors): 이들은 자기장에 의해 발생하는 전기적, 광학적 변화를 감지하여 자기장을 측정합니다.
자력 센서의 활용 예
자력 센서는 광범위한 공학 분야에 적용되며 매우 다양한 용도로 사용됩니다:
- 위치 감지: 홀 효과 센서가 자동차의 크랭크축 위치를 감지하여 엔진 제어 시스템에 정보를 제공합니다.
- 속도 측정: 자기 저항 센서가 자동차의 바퀴 속도를 측정하여 ABS 및 기타 안전 시스템에 데이터를 제공할 수 있습니다.
- 전류 측정: 전류 감지 저항 센서는 전력관리 시스템에서 사용되어 누전이나 과전류를 방지하는 데 도움을 줍니다.
- 지자기장 탐사: 지질 조사 시 지구의 자기장 변화를 감지하여 광물 자원을 찾거나 지각 변동을 연구합니다.
자력 센서의 작동 원리
간단한 예로 홀 효과 센서의 작동 원리는 다음과 같습니다. 센서는 전류가 흐르는 도체를 포함하고 있으며, 자기장이 가해지면 도체의 한쪽으로 전하가 쏠리게 됩니다. 이로 인해 도체 한쪽에는 양의 전하가, 반대쪽에는 음의 전하가 쌓이게 되고, 이를 홀 전압(Hall Voltage)이라고 합니다. 홀 전압의 크기는 자기장의 세기에 비례하며 구체적으로는 홀 효과의 공식에 따라 계산됩니다:
VH = (I * B * t) / (n * e)
여기서 VH는 홀 전압이고, I는 전류, B는 자력선 밀도, t는 도체의 두께, n은 전하의 밀도, 그리고 e는 전자의 전하량을 의미합니다.
이처럼 자력 센서는 우리 생활 속에서 다양한 방식으로 자기장을 감지하고 이를 유용한 데이터로 바꾸어주는 놀라운 기술입니다. 이 기초 지식을 바탕으로 자력 센서의 복잡한 원리와 다양한 활용을 더 깊이 이해할 수 있을 것입니다.
