인덕티브 전력 미터의 원리와 응용을 해설하는 글로, 가정과 산업 현장에서 AC 전기 사용량 측정에 필수적인 장치입니다.

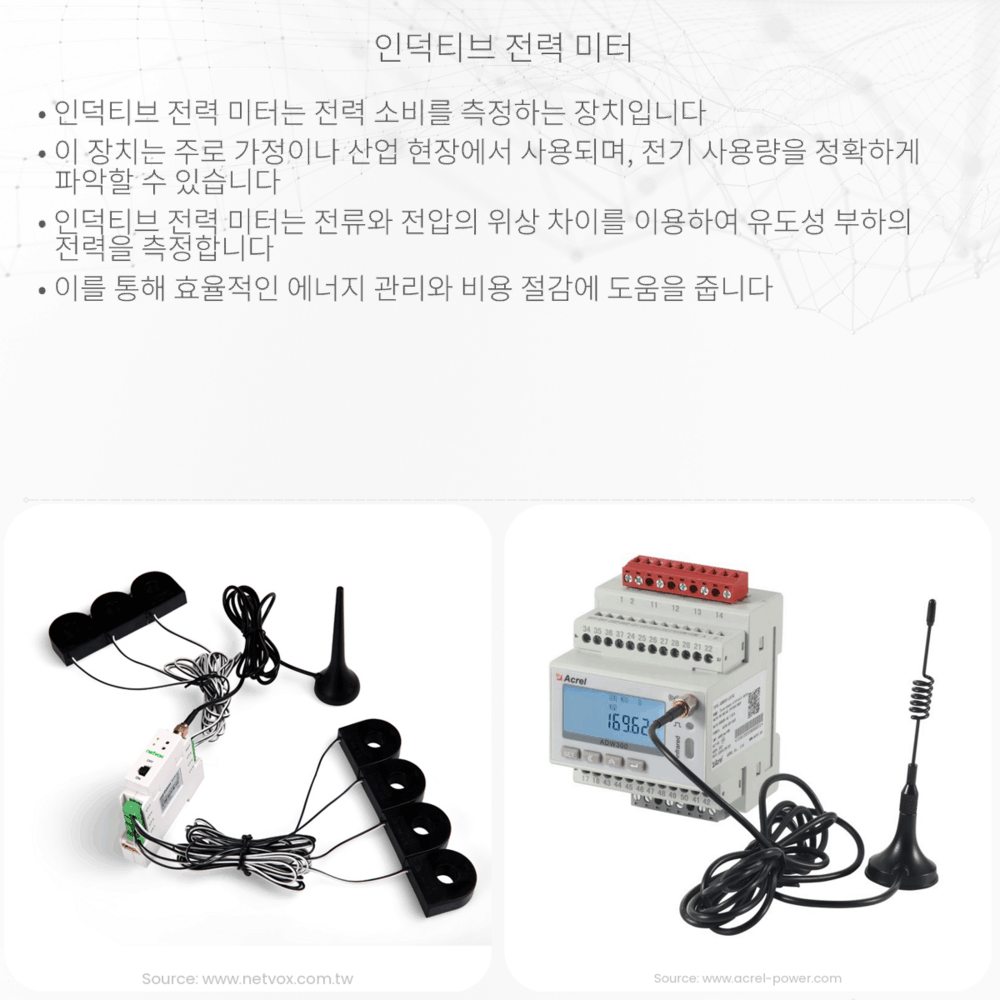

인덕티브 전력 미터란?
인덕티브 전력 미터는 변압기의 원리를 이용하여 전력을 측정하는 장치입니다. 특히 교류(AC) 전력 시스템에서 전력의 양을 정확하게 측정할 때 필요합니다. 이러한 전력 미터는 주로 가정이나 산업 현장에서 사용되는 전기 에너지의 사용량을 계측하기 위해 설계되었습니다. 인덕티브 전력 미터는 자기장을 생성하고, 이를 통해 발생하는 에너지의 변화를 감지함으로써 작동합니다.
인덕티브 전력 미터의 작동 원리
인덕티브 전력 미터의 기본적인 작동 원리는 교류 전압과 전류의 차이를 이용하는 것입니다. 전류가 코일을 통과할 때, 자기장이 생성되고, 이 자기장은 인덕터의 상대적 위치에 따라 다른 크기의 전압을 유도합니다. 이렇게 유도된 전압은 전류의 변화를 반영하여, 전력 사용량을 측정하는 데 사용됩니다. 인덕티브 전력 미터에서 중요한 요소는 다음과 같습니다:
- 전류 코일(Current Coil): 전류를 측정하기 위해 사용되며, 측정하려는 회로에 직렬로 연결됩니다.
- 전압 코일(Voltage Coil): 전압을 측정하기 위해 사용되며, 측정하려는 회로에 병렬로 연결됩니다.
- 유도 디스크(Induction Disk): 전류 코일과 전압 코일에서 생성된 자기장에 의해 회전하며, 전력의 양에 비례하여 회전 속도가 결정됩니다.
교류 전력은 다음과 같은 공식으로 계산할 수 있습니다:
\[ P = V \times I \times \cos(\phi) \]
여기서,
- \( P \)는 전력(와트, W)
- \( V \)는 전압(볼트, V)
- \( I \)는 전류(암페어, A)
- \( \phi \)는 전압과 전류 사이의 위상차
위상차는 전압과 전류가 시간적으로 얼마나 차이나는지를 나타내며, 이는 인덕티브 부하나 커패시티브 부하에 의해 발생합니다. 인덕티브 전력 미터는 이 위상차를 포함한 전력을 합리적인 오차 범위 내에서 정확하게 측정할 수 있습니다.
인덕티브 전력 미터의 응용
인덕티브 전력 미터는 주거용, 상업용, 산업용 등 다양한 분야에서 전력 사용량을 측정하는데 널리 사용됩니다. 전기 회사는 이러한 미터를 이용하여 소비자들의 전기 사용량을 계량하고 전기 요금을 부과합니다. 또한, 요즘에는 전통적인 인덕티브 전력 미터를 대체하기 위해 더욱 첨단화된 디지털식 전력 미터가 등장하고 있습니다. 이는 원격 모니터링 및 관리 기능을 포함하여 전력 관리의 효율성을 증가시킬 수 있습니다.
인덕티브 전력 미터의 정확도와 간단한 구조는 현재까지도 많은 지역에서 이를 사용하게 하는 요인으로 작용합니다. 하지만 앞으로는 스마트 미터링 기술이 인덕티브 미터를 상당 부분 대체할 것으로 예상됩니다. 그럼에도 불구하고 전기적 파라미터를 측정하는 기본적인 이해를 위해서는 인덕티브 전력 미터의 작동 원리를 알아두는 것이 유익합니다.
결론
인덕티브 전력 미터는 오랜 시간 동안 신뢰성 있는 전력 측정 방법으로 사용되어 온 전통적인 기술입니다. 이러한 미터는 전기적 인덕턴스의 원리를 활용하여 전력의 양을 감지하고, 이를 통해 가정이나 사업장의 전기 사용량을 계측합니다. 변화하는 전기 시장과 기술의 발전에도 불구하고, 이러한 기초적인 측정 원리는 여전히 중요하며, 미래의 공학도들과 전기 기술자들에게 필요한 지식입니다.
