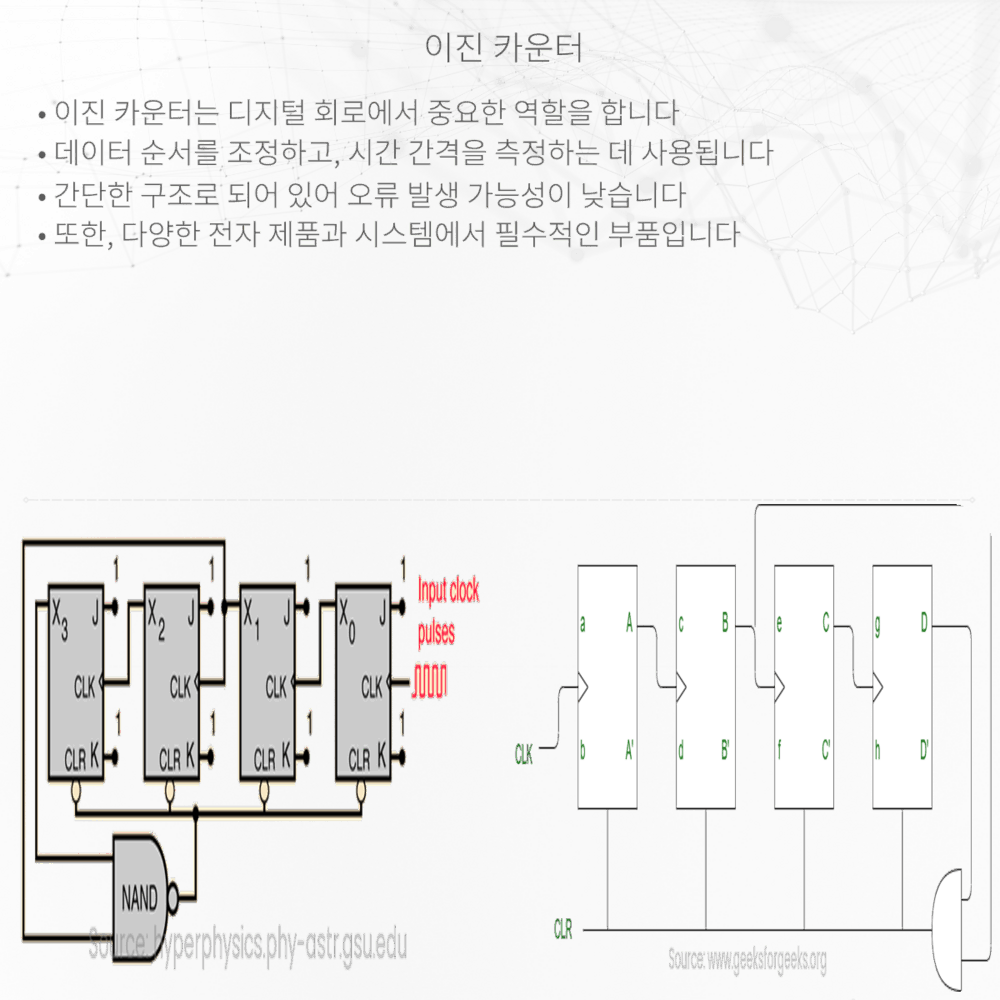

이진 카운터란?
이진 카운터는 디지털 회로에서 기본적인 구성 요소 중 하나로 숫자를 셀 때 사용되는 장치입니다. 컴퓨터와 같은 디지털 시스템에서는 모든 데이터를 이진수 형태, 즉 0과 1로 표현합니다. 이진 카운터는 이러한 이진수 체계를 이용하여 숫자를 증가시키거나 감소시키는 역할을 하며, 일반적으로 플립플롭이라는 회로를 활용하여 만들어집니다.
이진 카운터의 종류
- 동기 카운터: 모든 플립플롭이 동시에 작동하는 카운터로, 하나의 공통 클록 신호를 받아서 동작합니다.
- 비동기 카운터: 플립플롭이 서로 연쇄적으로 작동하여, 한 플립플롭의 출력이 다음 플립플롭의 클록 입력으로 사용되는 방식입니다.
이진 카운터의 작동 원리
이진 카운터는 플립플롭이라는 전자 회로를 기반으로 작동합니다. 플립플롭은 입력된 시그널에 따라 0 또는 1의 상태로 ‘토글'(상태 전환) 할 수 있는 기억 소자입니다. 가장 간단한 형태의 이진 카운터는 T-플립플롭을 사용하며, 클록 신호의 매 상승 에지(edge)마다 출력이 0에서 1, 또는 1에서 0으로 바뀝니다.
이진 카운터의 활용
이진 카운터는 전자 시계, 주파수 분할, 디지털계수기 등 다양한 전자 장치에 사용됩니다. 예를 들어, 디지털 시계의 경우, 1초마다 숫자를 증가시켜 시간을 표시하는데 이진 카운터를 활용합니다. 또한, 컴퓨터 시스템 내에서는 프로그램의 실행 순서를 제어하는 데 필수적인 요소로 사용됩니다.
결론
이진 카운터는 간단하지만 굉장히 중요한 역할을 하는 디지털 회로의 기초 요소입니다. 이러한 카운터를 이해함으로써, 디지털 시스템의 기본적인 작동 원리를 더 잘 이해할 수 있고, 더 복잡한 전자 장치나 프로그램에 대한 이해의 폭을 넓힐 수 있습니다.
