유테크틱 솔더링의 정의, 장점과 환경에 미치는 영향에 대해 설명하며 전자제품 납땜에 사용되는 유테크틱 솔더의 종류와 특성을 소개합니다.
유테크틱 솔더링이란?
유테크틱 솔더링은 전자 부품을 회로 기판에 고정시키는 공정 중 하나입니다. 솔더링은 납땜이라고도 불리며, 두 금속 부품을 알맞은 솔더(납땜 재료)로 결합하는 과정을 의미합니다. 유테크틱 솔더는 특정한 조성을 가진 솔더로, 그 조성의 금속 혼합물이 녹는 점이 최소가 되는 성질을 가지고 있습니다. 이러한 유테크틱 솔더는 낮은 녹는점으로 인해 전자 부품에 덜 해로우며, 강한 결합을 형성할 수 있습니다.

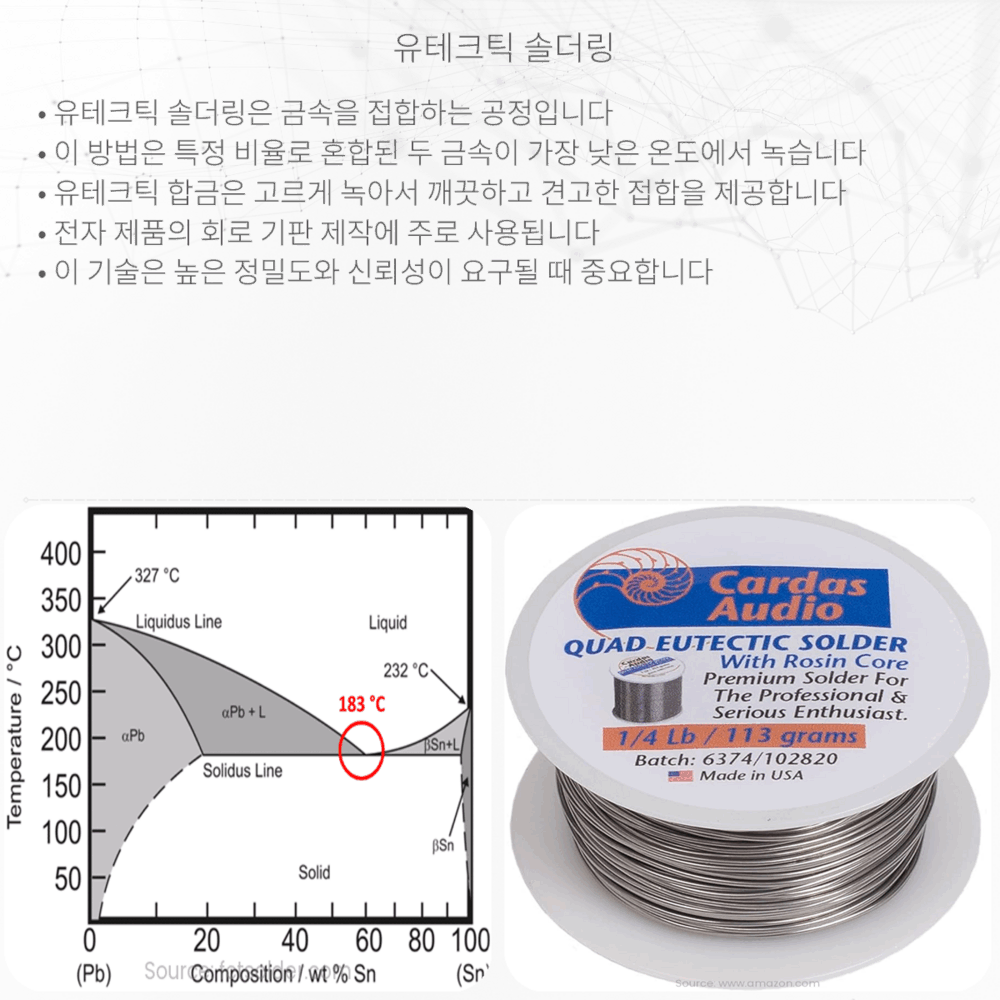

유테크틱 포인트
유테크틱 포인트는 두 금속이 혼합된 합금에서 가장 낮은 온도에 녹는 점을 말합니다. 이 유테크틱 합금은 일반적으로 두 원소의 비율이 정확히 맞을 때 고체에서 액체로 부드럽게 전환됩니다. 유테크틱 포인트에서는, 합금 내의 모든 원소가 동시에 녹으며, 또한 같은 온도에서 굳습니다. 이는 고르고 일정한 납땜을 가능하게 해 전자 제품의 신뢰성을 높입니다.
유테크틱 솔더의 장점
- 낮은 녹는점: 유테크틱 솔더는 낮은 온도에서 녹기 때문에, 열에 의해 부품이 손상될 가능성이 줄어듭니다.
- 열 사이클 내구성: 낮은 녹는점 이외에도 유테크틱 솔더는 열 사이클에 더 강하여, 변형이나 균열이 적게 발생합니다.
- 좋은 습윤성: 유테크틱 솔더는 금속 표면에 잘 퍼짐으로써, 강한 기계적 물리적 접착력을 제공합니다.
- 가공 용이성: 납땜 공정 중에 정밀한 온도 제어가 가능하므로 가공성이 좋습니다.
유테크틱 솔더의 주요 성분
유테크틱 솔더 합금은 주로 납(Pb), 주석(Sn), 은(Ag)의 원소로 이루어져 있습니다. 이 중 Sn과 Pb의 비율이 63/37(%으로 표현할 때)인 합금은 가장 유명한 유테크틱 납땜 재료 중 하나이며, 녹는점이 183°C (361°F)라는 사실 때문에 널리 사용됩니다. 은을 소량 추가함으로써 녹는점을 보다 조정할 수 있으며, 솔더의 특성을 개선할 수 있습니다.
환경적 고려사항
납을 포함하는 유테크틱 합금은 환경과 인체 건강에 유해할 수 있습니다. 따라서, 많은 국가들은 납 농도를 제한하고 있으며, 납이 없는 유테크틱 솔더의 개발에 투자하고 있습니다. 무연 솔더는 주로 주석, 구리, 실버를 기반으로 하며, 이들 또한 유테크틱 포인트를 가질 수 있어서 전자 제조업에 사용됩니다.
유테크틱 솔더링은 전자 제조업의 중요한 부분으로, 그 특성 덕분에 효율적이고 안정적인 납땜 공정을 가능하게 합니다. 또한, 재료 과학의 발전과 환경적인 책임을 고려하여 지속적으로 무연 솔더링 재료가 개발되고 있으며, 그 적용 범위는 더욱 확대될 것으로 보입니다.
