원통형 솔레노이드의 원리, 응용 및 설계 고려사항을 다룬 기사입니다. 자동차부터 의료 기기까지 다양한 분야에서의 핵심적인 역할과 중요성을 탐구합니다.

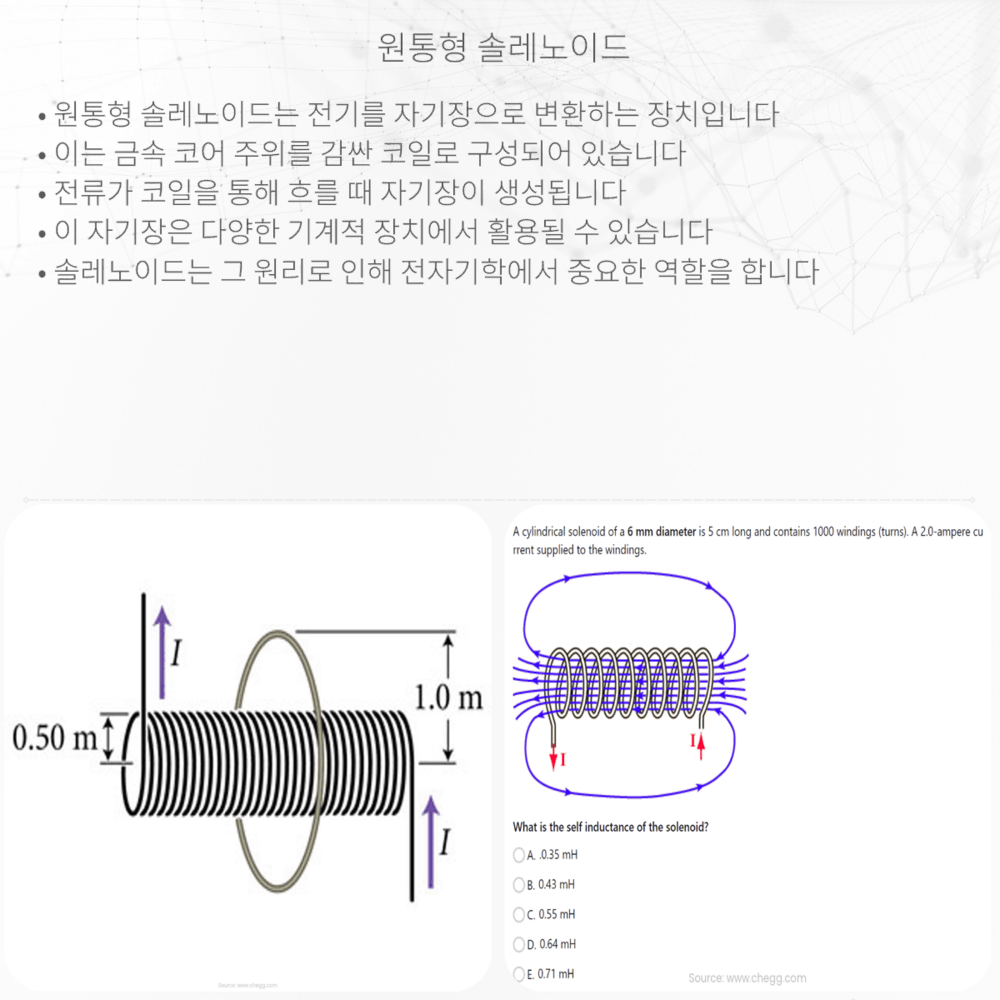

원통형 솔레노이드의 기본 원리
원통형 솔레노이드는 전기기계 장치의 핵심 구성 요소 중 하나로, 전기 에너지를 기계적 에너지로 변환하는 데 사용됩니다. 이 장치는 주로 전자석의 원리를 이용해 작동하며, 그 구성은 긴 전선이 원통 모양의 코어 주위에 감겨 있는 형태로 되어 있습니다. 전선에 전류가 흐르게 되면 원통형 코어 주변에 자기장이 생성되고, 이 자기장은 다양한 기계적 작용을 일으키는 데 사용될 수 있습니다.
원통형 솔레노이드의 작동 원리는 앙페르의 법칙(Ampère’s law)에 기반을 두고 있습니다. 이 법칙은 전류가 흐르는 도선 주변에 생기는 자기장의 크기와 방향을 설명합니다. 솔레노이드 내부를 통과하는 전류의 강도(I)와 솔레노이드의 코일 수(N)에 비례하여 자기장의 세기가 결정됩니다. 솔레노이드의 자기장 세기(B)는 다음과 같은 공식으로 계산할 수 있습니다.
B = μ0 * (N / L) * I, 여기서 μ0는 진공에서의 자기 상수, N은 코일의 전체 바퀴 수, L은 솔레노이드의 길이, I는 코일을 통과하는 전류의 강도를 나타냅니다.
이 공식에서 볼 수 있듯이, 솔레노이드의 자기장 세기는 코일을 통과하는 전류의 강도와 코일의 바퀴 수에 직접적으로 영향을 받습니다. 따라서, 더 많은 전류를 솔레노이드에 공급하거나 코일의 바퀴 수를 늘림으로써 더 강한 자기장을 생성할 수 있습니다.
솔레노이드는 그 구조상의 단순함에도 불구하고 다양한 응용 분야에서 중요한 역할을 합니다. 예를 들어, 자동차의 시작 장치, 전자기 밸브, 로봇 공학에서의 액추에이터 등 다양한 기계적 장치에서 핵심적인 부품으로 사용됩니다. 솔레노이드의 이러한 다양한 응용은 그것이 제공하는 높은 신뢰성과 효율성 때문에 가능한 것입니다.
원통형 솔레노이드의 응용 및 설계 고려 사항
원통형 솔레노이드는 그 응용 범위가 매우 넓어 자동차, 의료 기기, 제조 산업 등 다양한 분야에서 중요한 역할을 합니다. 예를 들어, 자동차의 스타터 모터에서는 엔진을 가동시키기 위해 솔레노이드가 사용되며, 의료 기기 분야에서는 정밀한 움직임을 제어하기 위한 액추에이터로 활용됩니다. 또한, 제조 산업에서는 자동화된 생산 라인에서 물체를 이동시키거나 정밀한 위치에 배치하기 위한 목적으로 사용됩니다.
솔레노이드를 설계할 때는 여러 가지 요소를 고려해야 합니다. 우선, 솔레노이드의 성능은 코일의 바퀴 수, 코어의 재질, 코일을 통과하는 전류의 강도 등에 의해 결정됩니다. 따라서, 특정 응용에 적합한 자기장 세기와 응답 시간을 얻기 위해서는 이러한 변수들을 적절히 조절해야 합니다. 또한, 솔레노이드의 열 관리도 중요한 설계 요소 중 하나입니다. 지속적으로 높은 전류를 사용할 경우, 솔레노이드는 과열될 수 있으므로, 적절한 열 방출 설계가 필요합니다.
또한, 솔레노이드의 크기와 형태는 특정 응용에 따라 매우 중요할 수 있습니다. 예를 들어, 공간이 제한된 의료 기기 내부에 사용되는 솔레노이드는 작고 효율적인 설계가 요구됩니다. 반면, 산업용 애플리케이션에서는 크기가 더 크고 강력한 솔레노이드가 필요할 수 있습니다. 이러한 요구 사항을 충족시키기 위해, 솔레노이드의 설계는 매우 정밀하게 이루어져야 합니다.
결론
원통형 솔레노이드는 전기 에너지를 기계적 에너지로 변환하는 강력하고 유연한 도구입니다. 그 작동 원리는 단순하지만, 이를 통해 얻을 수 있는 기계적 작용은 매우 다양하고 강력합니다. 솔레노이드의 설계와 응용은 그 성능과 효율성을 최대화하기 위해 다양한 고려 사항을 반영해야 합니다. 오늘날 솔레노이드는 자동차, 의료, 제조 및 많은 다른 산업 분야에서 필수적인 구성 요소로 자리 잡았습니다. 앞으로도 솔레노이드 기술의 발전은 새로운 응용 분야를 개척하고, 기존 시스템의 성능을 향상시키는 데 계속해서 중요한 역할을 할 것입니다.
